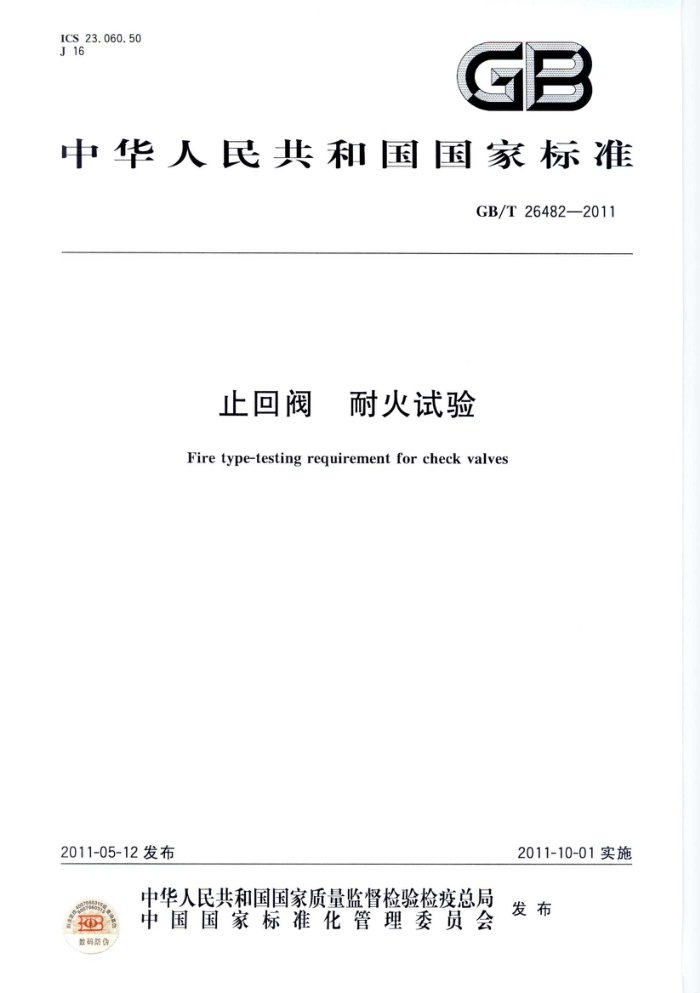

ICS23.060.50 J16
GB
中华人民共和国国家标准
GB/T26482—2011
止回阀 耐火试验
Firetype-testing requirement forcheckvalves
2011-10-01实施
2011-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
福数码防伪 GB/T26482—2011
次
目
前言
II
范围规范性引用文件
1
2
3 耐火试验方法 3.1 安全防护 3.2 试验要求
3.3 试验系统 3.4 试验装置 3.5 仪表和计量器具 3.6 试验操作程序阀门性能要求 4.1 火烧期间通过阀座的泄漏 4.2 火烧和冷却期间的外漏 4.3 冷却后通过阀座的泄漏 4.4 冷却后的外漏 5 阀门评定 5.1 评定的方式 5.2 材料的评定 5.3 公称尺寸的评定 5. 4 压力等级的评定 GB/T26482—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准修改采用API6FD：1995（2008R)《止回阀 耐火试验技术要求》。 本标准与API6FD：1995（2008R)技术要求一致，在条款的顺序和编排上按照我国习惯进行了修
改。本标准与API6FD：1995(2008R)相比没有技术内容变化
本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：合肥通用机械研究院、合肥通用机电产品检测院、石油工业井控装置质量监督检
验中心。
本标准主要起草人：王晓钧、张继伟、江雨离、吴磊、刘晓春。
Ⅱ 0 GB/T26482—2011
止回阀 耐火试验
1范围
本标准规定了止回阀耐火试验的耐火试验方法、阀门性能要求、阀门评定。 本标准适用于石油管线用止回阀和井口装置用止回阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12224钢制阀门—般要求（GB/T12224—2005，ASTMB16.34a：1998，NEQ) GB/T19672管线阀门技术条件（GB/T19672—2005，ISO14313：1999，MOD) SY/T5127 井口装置和采油树规范
3耐火试验方法
3.1安全防护
止回阀的耐火试验是具有潜在危险的试验，被试止回阀在火烧时阀体腔内压力增加，有可能产生破裂。因此，在试验场地内应设置防护人身安全的保护措施。 3.2试验要求
3.2.1被试止回阀在正常的安装位置试验，用水做试验介质，应在其指定流向的反向端施加试验压力，保持到火烧结束。 3.2.2试验的燃料应采用气体燃料，火源应有足够的能力使被试止回阀完全被火焰包裹。被试止回阀不得隔火保护。 3.2.3火烧过程持续时间30min，火焰的温度应在761℃～980℃之间，火焰的温度由3.4.3所指定位置的热电偶和测温块进行监测。 3.2.4火烧时，应观察阀门的情况。火烧结束后，同时检测阀门的内漏量和外漏量。
3.3试验系统
止回阀耐火试验装置系统按图1所示。
1 GB/T 26482—2011
17
X
70 文区
区
斜度
16
文
12
14
圣
三 19
说明：
排气阀；凝器；
试验泵；压力泄放阀；储水罐；液位计；供水阀；截止闵压力表阻汽管：
燃料供给阀；
1
9
10- 试验炉； 11 被试止回阀； 12- 燃气火头； 13
18
2 3
19 计量筒； 20 止回阀
截止阀；截止阀；排气阀；排气阀。
火焰热电偶
5- 6-
14- 火焰测温块 15 泄压阀：
23 24-
截止阀；
1
8.
a）用泵作为压力源的试验系统
20
2
01
文
斜度
1
X
X
12
说明：
排气阀； 18- 冷凝器； 19- 计量筒； 20 泄压阀； 21- 截止阀； 22 截止阀； 23 排气阀； 24 排气阀。
压缩气源；气体压力调节阀；
燃料供给阀；
17
9
L
10 试验炉； 11 被试止回阀： 12- 燃气火头； 13- 火焰热电偶； 14- 火焰测温块； 15- 泄压阀； 16 截止阀；
2
3 储水罐；
液位计；供水阀；
4- 5
6 截止阀； 7- 压力表； 8- 阻汽管；
b）用压缩气体作为压力源的试验系统
图1 耐火试验系统图
2 GB/T26482—2011
3.4试验装置 3.4.1试验装置不应有外力施加在被试止回阀上。 3.4.2试验炉与被试止回阀在各个方向的间隔应不小于150mm。火源距被试止回阀、热电偶和测温块的距离至少应为150mm。 3.4.3公称尺寸不大于DN150或SY/T5127标准7%的被试止回阀，应按图2或图4所示布置火焰热电偶和2个测温块。其他尺寸被试止回阀应按图3或图5所示布置火焰热电偶和3个测温块。
单位为毫米
口 5
12 热电偶
口
热电
P
图2 公称尺寸不大于DN150法兰连接端止回阀的热电偶和测温块的位置
单位为毫米
测温块
2
测温块
热电偶2
25
口
阅体阅盖连接面
测温块
测温块
热电偶
C 25
A
广
图3其他尺寸法兰连接端止回阀的热电偶和测温块的位置
3 GB/T26482—2011
单位为毫米
口
热电偶
测温块
图4公称尺寸不大于DN150对夹连接止回阀的热电偶和测温块的位置
单位为毫米
测温块口 5
测温块
口
热电偶
25
测温块
口
口
151
测温块
热电偶
2
4
图5其他尺寸对夹连接止回阀的热电偶和测温块的位置
3.4.4被试止回阀进口连接管道应不小于DN25或被试止回阀公称尺寸的二分之 3.4.5被试止回阀出口连接管道应不小于DN15。安装后，应有一定的斜度，使泄漏的水能从管道内完全流出。 3.4.6与被试止回阀的连接处应具有良好的密封性。若有泄漏，该泄漏量不能作为允许最大外漏量的一部分进行计算。 3.5仪表和计量器具 3.5.1系统中的压力表的满量程读数应为测量压力的1.5倍至4倍之间，压力表的分辨率应达到在任意刻度点能读到最大刻度值3%以内的值。 3.5.2测温块应用碳钢材料制作，尺寸应按图6的规定；在测温块中心放置一个热电偶。
4
