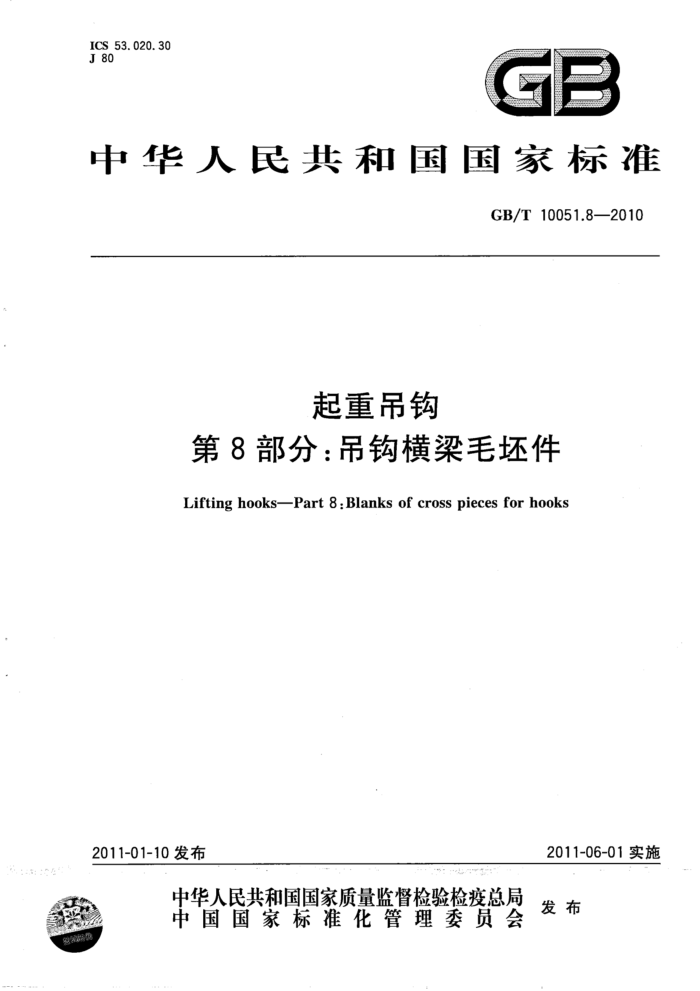

ICS 53.020.30 J 80
T
中华人民共和国国家标准
GB/T10051.8—2010
起重吊钩
第8部分：吊钩横梁毛坏件
LiftinghooksPart8:Blanks of cross pieces forhooks
2011-06-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T10051.8—2010
前言
GB/T10051《起重吊钩》分为如下几部分：
第1部分：力学性能、起重量、应力及材料； -第2部分：锻造吊钩技术条件；第3部分：锻造吊钩使用检查；第4部分：直柄单钩毛坏件；第5部分：直柄单钩；第6部分：直柄双钩毛坏件；第7部分：直柄双钩；第8部分：吊钩横梁毛坏件；第9部分：吊钩横梁；第10部分：吊钩螺母；第11部分：吊钩螺母防松板；第12部分：吊钩闭锁装置； -第13部分：叠片式吊钩技术条件；第14部分：叠片式吊钩使用检查；第15部分：叠片式单钩。
-
本部分为GB/T10051的第8部分。 本部分修改采用DIN15412-1：1983《起升装置滑轮组横梁毛坏件》。 本部分根据DIN15412-1：1983重新起草。 考虑到我国国情，在采用DIN15412-1：1983时进行了修改，这些技术性差异用垂直单线标识在它
们所涉及的页边空白处，在附录A中给出了技术性差异及其原因一览表以供参考。
为了便于使用，本部分还做了以下编辑性修改：
“本标准”一词改为“本部分”；用小数点“”代替作为小数点的逗号，”
本部分的附录A为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会（SAC/TC227)归口。 本部分负责起草单位：太原重型机械集团有限公司。 本部分参加起草单位：北京起重运输机械设计研究院。 本部分主要起草人：刘润林、叶佩馨、张燕平、王首成、申昌宏、王晓凌。 GB/T10051.8—2010
起重吊钩
第8部分：吊钩横梁毛坏件
1范围
GB/T10051的本部分规定了吊钩横梁毛坏件的型式与尺寸、技术要求、试验方法、检验规则及标志、包装。
本部分适用于模锻、自由锻和轧制的直柄吊钩横梁毛坏件（以下简称横梁毛坏件）。 2规范性引用文件
下列文件中的条款通过GB/T10051的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T223 钢铁及合金化学分析方法 GB/T 228 金属材料室温拉伸试验法（GB/T228—2002，eqvISO6892：1998） GB/T 229 金属材料夏比摆锤冲击试验方法（GB/T229--2007，ISO148-1:2006，MOD) GB/T10051.1--2010起重吊钩第1部分：力学性能、起重量、应力及材料 GB/T10051.9—2010起重吊钩第9部分：吊钩横梁 GB/T12362 钢质模锻件公差及机械加工余量 GB/T13384 机电产品包装通用技术条件 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法（GB/T20066一2006，ISO14284：
1996,IDT)
JB/T5000.15—2007重型机械通用技术条件锻钢件无损检测横梁毛坏件的强度等级横梁按力学性能分为5个强度等级，与其相匹配的起重吊钩的强度等级高一级，见GB/T10051.1-
3
2010第3章中表1。 4型式与尺寸 4.1型式
横梁毛坏件按不同的成型方式分为如下三种： a）模锻横梁毛坏件：-般用于制造GB/T10051.9一2010中5.1.1的A型：钩号006～1、B型：钩
号1.616和C型：钩号2.5~40的横梁； b） 自由锻和轧制横梁毛坏件：一般用于制造GB/T10051.9一2010中5.1.1的C型：钩号2.5~
250和具有吊钩螺母防松板的吊钩装置中的横梁。
1 GB/T10051.8—2010
4.2标记 4.2.1型号表示方法
HM
强度等级：M、P、S、T、V 钩号：006～250 锻造方法：模锻M、自由锻Y、轧制Z 横梁毛坏件
4.2.2标记示例
a) 钩号006，强度等级为M的模锻吊钩横梁毛坏件：
横梁毛坏件HMM006-MGB/T10051.8 b) 钩号40，强度等级为P的模锻吊钩横梁毛坏件：
横梁毛坏件HMM40-PGB/T10051.8 c) 钩号100，强度等级为M的自由锻吊钩横梁毛坏件：
横梁毛坏件HMY100-MGB/T10051.8 d) 钩号2.5，强度等级为V的轧制吊钩横梁毛坏件：
横梁毛坏件HMZ2.5-VGB/T10051.8
4.3结构型式和尺寸 4.3.1模锻横梁毛坏件的结构型式和尺寸见图1和表1。
产中心的基准线
1--
注：未注斜度为6° “，的中心应在图上所示的基准线上，其值应
中心的外廊线平滑过渡。
M
图 1
2 GB/T 10051.8—2010
表 1 di8 h1 hz h4 T17 718 719 T20 17 19 9. 5
单位为毫米
质量~ kg
d1s dus
钩号
b2
d17
24
1. 6 0. 1
006 010和012 18 35 020和025 20 04和05 23 08和1 26
16 30 45
30 30 35
17 19 9. 5
0. 2 0. 3 0. 4 0. 6 0. 9 1. 6 2. 4 3. 5 5. 5 8. 0 11 15 19 24 32 48 65
1.6
L
30
12
22 24 22 25 12. 5
13
38
68
FC
14
45 50 65 80 50 90 58
36
1.6
30 15
18
4
42
2
1. 6 2. 5 4 5 6 80 10 12 16 20 102 200 295 25 112 220 318 95 138 80 90 105 56 102 220 138 32
22 28 30 16 27 33 40 21.5 33 38 45 24
32
42
10
O
38
125
S0
32
44 52
3
50 27. 5 47 100 66
00
34
45 50 55 30 52 125
62
38
T
60 32.5 5
140 86
73
55
83
60
65
35
62
160
96
14
18 42 75 180 106 90
90
66
80
95
85 190 116 10
.90
76 88 95 51 92 200 126 10
47
64
72
128
12
4
130 260 378 105 170 90 108 115 62 110 260 157 16 6
40 145 285 415 118 190 102 120 130 70 125 285 175 20 注：r2o为未注圆角
6
4.3.2 钩号为2.5～250自由锻及轧制的横梁毛坏件的结构型式和尺寸按GB/T10051.9--2010中 5.1.1的C型吊钩横梁相应的规格尺寸确定 5 技术要求 5.1材料 5.1.1横梁毛坏件选用的材料应与吊钩的材料相匹配。 5.1.2横梁毛坏件材料的力学性能和化学成分应符合GB/T10051.1一2010中第6章的规定。 5.2锻造及热处理 5.2.1横梁毛坏件的锻造应符合如下要求：
a) 横梁毛坏件的总锻造比不应小于3； b) 模锻横梁毛坏件的尺寸公差、形位公差按GB/T12362规定的有关内容确定。
5.2.2横梁毛坏件热处理的次数不应多于三次。 5.3表面和内部质量 5.3.1表面应光洁，不应有裂纹、折叠等缺陷。 5.3.2 内部不应有裂纹、白点和影响其使用安全的其他缺陷。超声波检测质量等级应不低于 JB/T5000.15—2007表1中规定的Ⅱ级。
：
3 GB/T10051.8—2010
6 试验方法 6.1材料的化学分析 6.1.1材料的取样按GB/T20066的规定。 6.1.2材料的化学成分分析方法按GB/T223的规定。 6.2力学性能试验
拉伸试验按GB/T228的规定。 6.3冲击功试验
吊钩冲击功试验按GB/T229的规定。
6.4无损检测 6.4.1横梁毛坏件的超声波检测按JB/T5000.15一2007第5章的规定。 6.4.2横梁毛坏件表面裂纹检测方法应按JB/T5000.15一2007第6章的规定进行；不能用磁粉检测的部位，按JB/T5000.15--2007第7章的规定进行渗透检测。 7检验规则 7.1横梁毛坏件的检验规则按GB/T10051.2--2010中5.2、5.4及5.5的规定。 7.2 横梁毛坏件力学性能试样的抽检数量按表2的规定。
表 2
外形尺寸
表面质量 100%
内部质量
力学性能每批抽检1件或用试 模锻件：抽检10%，但不少于3件样检验
当横梁最大截面处高度大于或等于 150mm时，均应进行超声波检测
自由锻件：100%
注：每批系指由同一钩号，同一熔炼炉号，同一热处理炉次和同一生产批次的锻件组成。 7.3横梁毛坏件出厂时应带有合格证和检验证明书，合格证的内容应包括以下内容：
a)1 化学成分； b）力学性能； c) 无损检测结果。
8 标志、包装 8.1在横梁毛坏件的适当部位应有清晰标志。对于小型件，允许附加标签或涂以鉴别标记。其标志内容应包括：
a）制造商名称或代号（如有时)； b）钩号； c) 强度等级。
8.2横梁毛坏件的包装应符合GB/T13384的有关规定。 GB/T10051.82010
附录A （资料性附录）
本部分与DIN15412-1：1983技术性差异及其原因
表A.1给出了本部分与DIN15412-1：1983的技术性差异及其原因一览表。
表A.1本部分与DIN15412-1:1983的技术性差异及其原因
本部分的章条编号
技术性差异
原 因
引用了与标准技术内容相关的我国标准，而非德国标准增加了“型式”，修改了型号表示方法和标记代号，本部分中横梁毛坏件、模锻、自由锻、轧制分别用符号HM、M、 以适合我国国情 Y、Z表示而DIN标准分别用R、S、F、F表示增加了“锻造及热处理”
以适合我国国情
2
4.1.2
5. 2 5. 3 6.7 8
以便于操作以便于操作以便于操作以便于操作
增加了“表面和内部质量” 增加了“试验方法和检验规则” 增加了“标志、包装”
O 8
