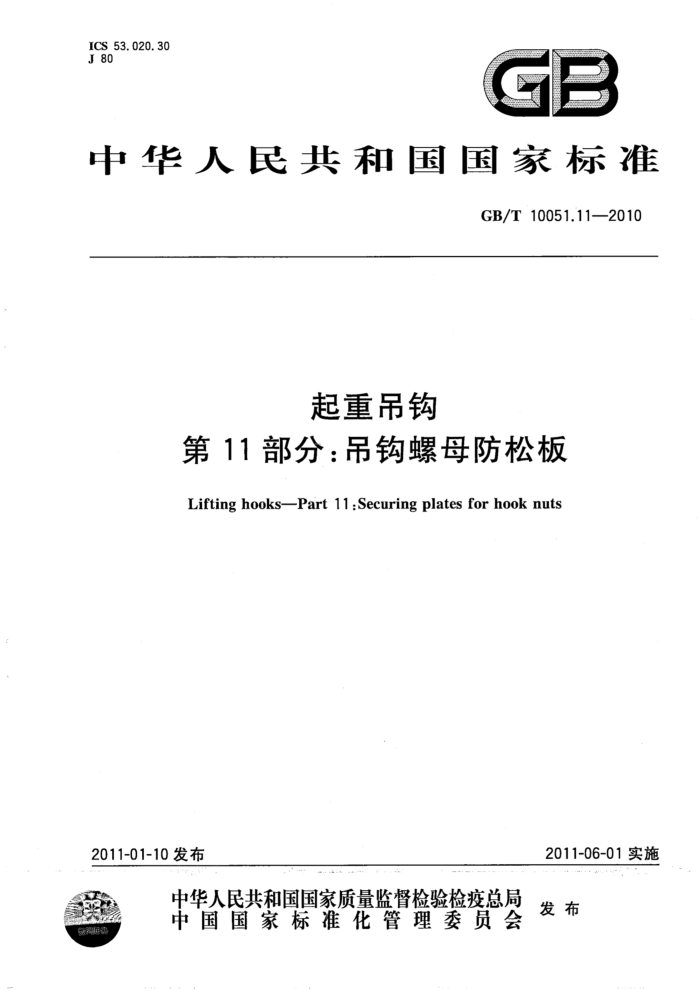

ICS 53.020.30 J 80
GB
中华人民共和国国家标准
GB/T10051.11—2010
起重吊钩
第11部分：吊钩螺母防松板
LiftinghooksPart11:Securing platesfor hook nuts
2011-06-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T10051.11—2010
前言
GB/T10051《起重吊钩》分为如下几部分：
第1部分：力学性能、起重量、应力及材料；第2部分：锻造吊钩技术条件；第3部分：锻造吊钩使用检查；第4部分：直柄单钩毛坏件；第5部分：直柄单钩第6部分：直柄双钩毛坏件；第7部分：直柄双钩；第8部分：吊钩横梁毛坏件；第9部分：吊钩横梁；第10部分：吊钩螺母；第11部分：吊钩螺母防松板；第12部分：吊钩闭锁装置；第13部分：叠片式吊钩技术条件；第14部分：叠片式吊钩使用检查；第15部分：叠片式单钩。
本部分为GB/T10051的第11部分。 本部分修改采用DIN15414：1983《起升装置滑轮组安全板》。 本部分根据DIN15414：1983重新起草。 考虑到我国国情，在采用DIN15414：1983时进行了修改，这些技术性差异用垂直单线标识在它们
所涉及的页边空白处，在附录A中给出了技术性差异及其原因一览表以供参考。
为了便于使用，本部分还做了以下编辑性修改：
“本标准”一词改为“本部分”；用小数点“，”代替作为小数点的逗号“，”。
本部分的附录A为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会（SAC/TC227)归口。 本部分负责起草单位：太原重型机械集团有限公司。 本部分参加起草单位：北京起重运输机械设计研究院。 本部分主要起草人：刘润林、叶佩馨、张燕平、王首成、申昌宏、王晓凌。
I GB/T 10051.11—2010
起重吊钩
第11部分：吊钩螺母防松板
1范围
GB/T15001的本部分规定了直柄吊钩螺母防松板的型式与尺寸、技术要求和检验规则。 本部分适用于吊钩装置中防止螺母转动的吊钩螺母防松板（以下简称防松板）。
2规范性引用文件
下列文件中的条款通过GB/T10051的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T700碳素结构钢(GB/T700—2006,ISO630：1995,NEQ) GB/T1804一般公差未注公差的线性和角度尺寸的公差（GB/T1804—2000，eqvISO2768-1：
1989) 3型式与尺寸 3.1防松板的结构、尺寸见图1和表1。
1
f
2Xdis
图 1 表 1
6 h 11
dis
f
L
t2
质量~ kg
钩 号
mm 6 6 6 8 8
75 85 100 100 130
25 25 25 32 32
12 14, 5 14. 5 14. 5 14. 5
0.12 0. 13 0. 15 0. 25 0. 32
6 8 10 12 16和20
100 110 125 125 160
Vn:
1 GB/T 10051.11—2010
表1 (续)
b h 11
dis
f
L
质量~ kg
t2
钩 号
mm 8 8 80 8 10 10
14. 5 14.5 14.5 14.5 20 20
25 32和40 50 63,80和100 125,160和200
150 190 240 300 430 480
32 32 32 40 50 50
180 220 270 340 480 540
0. 36 0. 44 0. 54 0. 85 1. 90 2.10
250
3.2标记示例
钩号6，孔距f为75mm，宽度6为25mm的防松板：
防松板75×25GB/T10051.11
4技术要求 4. 1 防松板材料的力学性能不应低于GB/T700中的Q235A。 4.2 未注公差的尺寸极限偏差应按照GB/T1804中公差等级f的规定。 4.3 防松板表面粗糙度的最大允许值应符合表2规定。
表 2
表面粗糙度Ra/μm
部 位 6两侧面其他
12. 5 25
4.4 防松板两侧配合面不应倒圆或倒角。 4.5 防松板应光洁，不应有裂纹和锈渍。 检验规则
防松板应逐件按第3章和第4章的要求进行检验。
2 GB/T 10051.11—2010
附录A （资料性附录）
本部分与DIN15414：1983技术性差异及其原因
表A.1给出了本部分与DIN15414：1983的技术性差异及其原因--览表。
表A.1本部分与DIN15414：1983的技术性差异及其原因
技术性差异
原 因
本部分的章条编号
引用了与标准技术内容相关的我国标准，而非德国标准修改了“粗糙度等级”为“表面粗糙度值”，并进行了调整如下：本部分中6两侧面以及其他面的粗糙度分别为 以适合我国国情 12.5、25，而DIN标准中分别为N8、N9 增加了“检验规则”
以适合我国国情
2
4.3
以便于操作
5
*i
