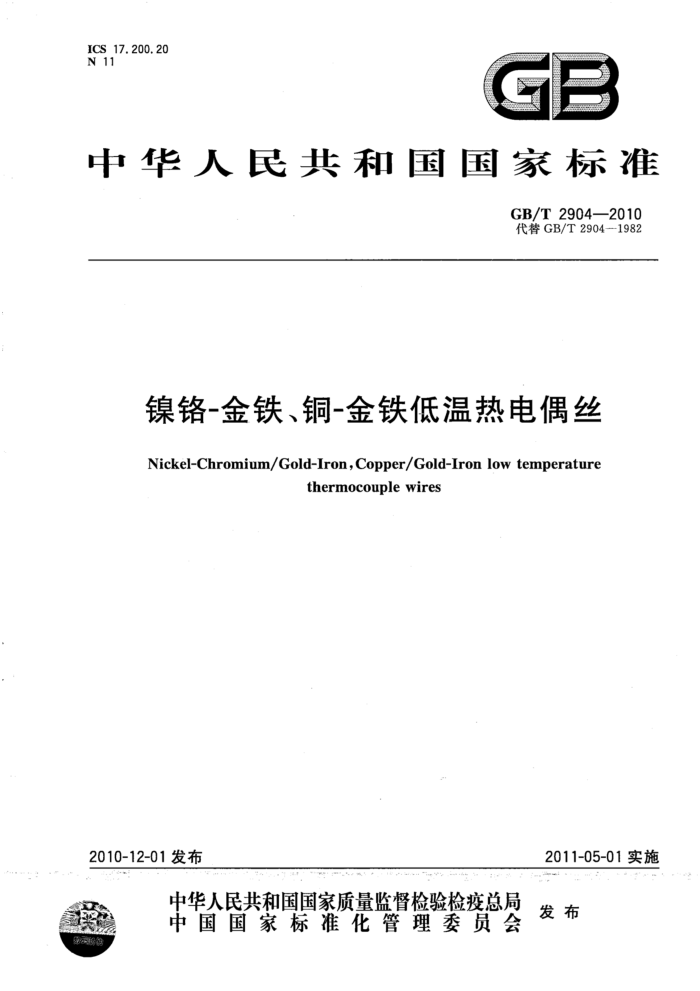

ICS 17.200.20 N 11
GB
中华人民共和国国家标准
GB/T2904—2010 代替GB/T2904-1982
镍铬-金铁、铜-金铁低温热电偶丝 Nickel-Chromium/Gold-Iron,Copper/Gold-Ironlowtemperature
thermocouplewires
2011-05-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共 和国
国家标准
镍铬-金铁、铜-金铁低温热电偶丝
GB/T 2904—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：68523946 68517548
中国标准出版社秦皇岛印刷厂印剧
各地新华书店经销
*
开本880×12301/16 印张0.75 字数17千字
2011年4月第一版 2011年4月第一次印刷
*
书号：155066·1-41953 定价 16.00元
如有印装差错由本社发行中心调换
: ,-
版权专有 侵权必究举报电话：（010)68533533 GB/T 2904—2010
前 言
本标准代替GB/T2904-1982《镍铬-金铁、铜-金铁低温热电偶丝及分度表》。 本标准与GB/T2904一1982相比的主要差异如下：
本标准根据GB/T1.1—2000和GB/T20000.3--2003要求对原标准作了编辑、文字上的修改；本标准镍铬-金铁热电偶分度表采用ASTM1751一2000中的镍铬-金铁热电偶分度表；镍铬-金铁热电偶的使用温度范围由一270℃～0℃调整到一273℃～7℃。
本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419)归口。 本标准负责起草单位：重庆仪表材料研究所。 本标准参加起草单位：绍兴春晖自动化仪表有限公司、安徽蓝德集团股份有限公司。 本标准主要起草人：谌立新、刘庆宾、邹华、何伦英、殷成楼。 本标准所代替的标准的历次版本发布情况为：
GB/T 2904—1982。 GB/T2904—2010
镍铬-金铁、铜-金铁低温热电偶丝
1范围
本标准规定了镍铬-金铁、铜-金铁热电偶丝的产品分类、技术要求、试验方法、检验规则、供应方式、 包装及标志。
本标准适用于制造工业镍铬-金铁、铜-金铁热电偶用合金丝（以下简称偶丝）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T16701贵金属、廉金属热电偶丝热电动势测量方法 3产品分类 3.1产品名称、代号及名义化学成分
产品名称、代号及名义化学成分如表1所示。
表1产品分类及名义化学成分
名义化学成分（质量分数)/% Ni
名义化学成分（原子分数)/%
产品名称镍铬合金丝
极性正极正极负极
代号 NiCr Cu AuFe
Cr 10
Cu / 100
Au
Fe
90
铜丝金铁合金丝
-
99. 93
0. 07
-
3.2偶丝等级
偶丝按使用要求和热电特性的不同分为I级、Ⅱ级，分级技术条件见技术要求。 3.3推荐使用温度范围
由偶丝构成的热电偶，其分度号与推荐使用温度范围如表2所示。
表21 偶丝推荐使用温度范围
热电偶名称镍铬-金铁铜-金铁
分度号 NiCr-AuFe Cu-AuFe
使用温度范围/℃
273~7 270~196
3.4标记示例
产品标记按下列格式表示：
金铁热电偶丝GB/T2904-AuFe-I-0.2
标记中各要素的含义如下： AuFe----产品代号(NiCr、Cu、AuFe);
I—允差等级； 0.2—产品规格。
3.5产品有关物理参数参见附录A。
1 GB/T 2904—2010
技术要求
4
4.1表面质量 4.1.1 偶丝表面应颜色均匀，光洁、无油污、无折叠、无裂纹、无毛刺及夹层。允许有不超过直径允差的细小划痕与凹陷及个别暗色斑点， 4.1.2 漆包丝表面应光滑，漆层均匀，漆层内无气泡和杂质，允许有少量分散的颗粒。 4.2 尺寸
偶丝的直径及允许偏差应符合表3的规定。 偶丝的圆度不应超过直径的允许偏差。
表3偶丝直径及允许偏差
单位为毫米
偶丝直径
允许偏差
0. 02 0. 02
0. 2 0. 3
注：供需双方协商，允许供应其他规格的偶丝。 不均匀热电动势各种规格的偶丝，当参考端温度为0℃，测量端温度为表4规定的温度时，整卷（盘）偶丝的不均匀
4.3
热电动势应不超过表4的规定。
表4 偶丝不均匀热电动势
不均匀热电动势/μV
产品名称
测量端温度/℃
I级 2 2 1
Ⅱ级 3 4 1
金铁镍铬铜
196 196 196
4. 4 热电动势
由偶丝构成的热电偶，当参考端温度0℃时，温度与热电动势的关系由表5和表6所示。
表5 镍铬-金铁热电偶分度表
-3
-5
-1
-2
-8
-4 热电动势/μV
7
0
6
温度/℃
5 279 5 290 5300 5 308
270 -260 5130 5 147 5 163 5 179 ~5 195 --5 211 5 226 5 241 5 254 ~5 267
250 4 961 4 978 4995 -5 011 5 028 -5 045 5062 5 079 -5096 5113 -240 4 794 ~4 811 4 827 4 844 4 860 4 877 4 894 4 910 4 927 4 944 230 4 630 -4 646 4 663 4 679 4 696 4 712 4 728 4 745 4 761 4 778
4 463 -4 480 4 497 4 513 4 530 4 547 4 563 4 580 4 596 4 613
220 210 4 292 4 310 4 327 4 344 4 361 4 378 4 395 4 412 4 429 4 446 200 4 117 4 135 4 153 4 170 4 188 4 205 4223 4 240 4 258 4 275
3 938 3 956 3 974 3992 4 010 4 028 4 046 -4 064 -4 082 4 100
190 180 3 755 3:773 3·792 3 810: 3 829 3847 3.865 3-884 3-902 3-920 170 3 568 3586 3605 --3 624 3 643 3662 3680 -3 699 3 718 3 736
,+-.
2 GB/T2904—2010
表5（续）
2
3
-5
6
8
0
-4
-9
-
温度/℃
热电动势/μV
-160 —150 140 130 120 110 -100 90 80 70 -60 50 40 30 --20 10 0
3 377 3396 3 415 3 434 3 453 3472 3 492 3511 3 530 3 549 3 182 3202 3221 3 241 ~3 260 3280 3 299 3318 3 338 3 357 2 984 3 004 3 024 3 044 ~3 064 3084 3 103 3 123 3 143 3 162 2 784 2804 2824 2 844 2 864 -2 885 -2 905 2925 -2 945 2 964 2 581 2 601 2 622 2 642 2 662 2683 2 703 2 723 2 744 2 764 2 375 2 396 2 417 2 437 2 458 2478 2 499 2520 2 540 2560 2 168 2 189 2209 2.230 2251 2 272 -2 293 2 313 2 334 2355 1 958 1 979 2000 2021 2042
2063 -2 084 2 105 2 126 2 147
1 746 1767 1 789 -1 810 1 831 -1852 1 873 -1895 1 916 1 937 1 533 1 554 1 575 1 597 -1 618 1 640 1 661 -1 682 1 704 1 725 1 317 -1 339 1 361 -1 382 1404
1425 1 447 -1 468 -1 490 1 511
1 101 -1 122 1 144 1 166 1 188 1 209 1 231 1 253 1 274 1 296 883
-992 1 014 1 035 -1 057 1 079 773
-904 685 465 244 267 289 311 333 355 377 399 421
926 707 487
948 729 510
970 751 532
663 443 222 0 0
795
817 598 620 642
839 861
554 576
22 45 ~67 89 111 133 156 178 200
2
3
6
7
8
1
5
9
温度/℃
热电动势/μV
22
67 表6 铜-金铁热电偶分度表
111
133
156
0
45
89
0
-2
-5
-7
-8
-9
0
-6
-
3
-C
温度/℃
热电动势/μV
1 701 1565 1580 -1 594 1 609 1 623 1 639 1 652 1 666 1 678 1 690 1423 1437 1 451 1 464 1 478 1492 1 507 1 521 1 536 1 550 1 295 1 308 1 320 1332 1 344 -1 357 1 370 1 383 1 396 1 410 -1 181 1 193 1 204 1 214 1226 -1 237 1 248 1260 1 271 1283 1 078 -1 087 -1 098 1 108 1 118 1 128 1 138 -1 149 1 159 1170 982 993 -1 001 1 011 -1 019 -1 029 -1 038 1 048 1 057 1068 896 904
270 260 250 240 230 -220 210 200 -190 180 170
-920 839 763 771
913 831
947
-956 965
974
-930
938
854 863 871 879 888 779 786 794 =801 808 708
816 742 749 757 675
823
846
680
687 693
700
714 721 729 734
3 GB/T2904—2010
表6(续)
-2
7
-1
3
-4 热电动势/μV
-5
-6
-8
0
9
温度/℃ -160 150 140 130 120 397 401 407 411 415 420 425 430 435 440
-611 617 623 629 -634 ~641 -648 -654 661 -668 552 558 563 569 --574 581 586 591 598 604 - 495 501 507 513 518 524 -528 534 -540 545 445 450 454 459 464 471 476 481 486 491
351 356 360 365 369 374 378 383 387 392
-110 100 -90 270 274 277 281 285 289 293 297 301 306 80 232 235 239 243 247 251 254 258 262 266
325 330 335 338 343 347
310 314 317 321
198 -200 203 -208 210 215 218 221 225 229
70 60 163 168 171 174 177 180 184 187 191 194
133 135 138 142 146 -148 152 155 158 161
50 -40 103 105 108 111 114 117 120 123 126 129
83 86 - 88 92 94 97 101 57 60 62 -64 67 70 73
30 20 10 0
74 48 -24 -25 29 31 34. 36 38 41 -44 -46
77 51
-80 -- 54
-9 -12 14 17 19 21
2 1
5 2
-7
0 0
8
5
7
9
4 热电动势/μV
6
温度/℃
12
17
14
0
0
2
5
9
19
21
7
4.5 热电动势允差
由偶丝构成的热电偶，当参考端温度为0℃时，主要温度点的热电动势及允差应分别符合表7、 表8、表9的规定。
表7 镍铬-金铁、铜-金铁使用温度及允差
允 差/℃
热电偶名称镍铬-金铁铜-金铁
使用温度范围/℃
I级 ±0.5 ±0.5
Ⅱ级 ±1. 0 ±1. 0
273~7 270~196
表8 镍铬-金铁、镍铬-铂、铂-金铁热电偶热电动势及允差
等 级 I I 1 I
测量端温度/℃ 标准值/μV
名称
允差/μV ±9 ±18 ±7 ±13
热电动势范围/μV 4037~ 4 055 4028~～ 4 064 -5260~ 5 274 —5254~-5280
4 046
196
镍铬-金铁
-...
-269
5267
4 GB/T2904—2010
表8 (续)
测量端温度/℃ 标准值/μV
等级 I 1 I I 1 I I Ⅱ
名称
允差/μV ±4 ±8 ±4 ±8 ±5 ±10 ±3 ±5
热电动势范围/μV 3 391~3 399 3 387~ 3 403 3553~3 561 3 549~3 565
196
3 395
镍铬-铂
3 557
269
646~656 -641~-661 1 707～1 713 1 705~1715
-196
651
铂-金铁
1 710
-269
表9 铜-金铁、铜-铂、铂-金铁热电偶热电动势及允差
测量端温度/℃ 标准值/μV
等级 I II I I I I I I I Ⅱ 1 I
允差/μV ±4 ±8 ±6 ±12 ±2 ±4 ±2 ±5 ±2 ±4 ±4 ±7
热电动势范围/μV 859~—867 855～—871 1684~-1696 1678~-1702 210~214 208~-216
名称
196
863
铜-金铁
-1 690
—269
212
196
铜-铂
18~22 15~25 649~—653 -647~-655 1 706～1 714 1703~—1717
269
20
196
651
铂-金铁
1 710
269
4.6稳定性
由偶丝构成的热电偶，用热冲击法，在液氨点测量的热电动势值前后变化不得超过1μV。 4.7漆包丝击穿电压
漆包丝的击穿电压值，应不小于900V。 5试验方法 5.1 表面质量
表面质量用目力观察。 5.2尺寸
偶丝的直径和圆度用最小分度值不低于0.01mm的千分尺在偶丝的同一截面两个垂直的方向上进行测量，每卷（盘）偶丝至少应测量三个不同部位。 5.3不均匀热电动势
分别在同一卷（盘）偶丝的两端截取试样，将所取试样的一端与直径为0.5mm.的铂丝（铂丝的 R10o/R。≥1.3920)焊接在一起作为测量端，插入低温槽中，插入深度不应小于200mm，另一端作为参考端置于0℃。在参考端温度为0℃，测量端温度为一196℃时，测量其对铂热电动势。同一卷（盘）偶
5
