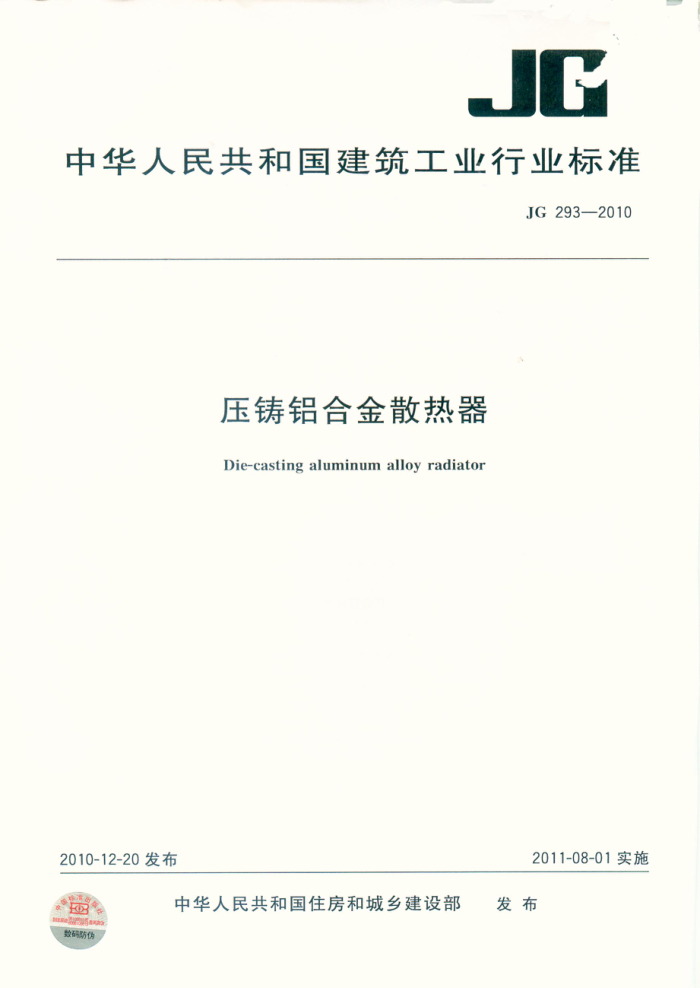

J
中华人民共和国建筑工业行业标准
JG 293—2010
压铸铝合金散热器 Die-casting aluminum alloyradiator
2011-08-01实施
2010-12-20发布
发布
中华人民共和国住房和城乡建设部
数码防伪 JG293—2010
前言
本标准第5.2条、5.6.5条为强制性的，其余为推荐性的。 本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部空调净化设备标准技术归口单位归口。 本标准主要起草单位：中国建筑金属结构协会采暖散热器委员会。 参加起草单位：哈尔滨工业大学、永康旺达集团有限公司、宁波宁兴金海水暖器材有限公司、江苏昂
彼特堡散热器有限公司、山东邦泰散热器有限公司、意乐（天津）铝制品有限公司。
本标准主要起草人：宋为民、董重成、吴辉敏、肖日嵘、岑国辉、刘晓天、沈焱、夏纪运、德卢卡、王贺。 JG293—2010
压铸铝合金散热器
1范围
1.1本标准规定了压铸铝合金散热器（以下简称散热器）的术语和定义、型号与标记、要求、试验方法、 检验规则、标志、包装、运输与贮存等。 1.2本标准适用于以热水为热媒，工作压力不大于1.0MPa，热媒温度不高于95℃的散热器 1.3对于整体式和组合式散热器，热水pH值应在7.0～8.5、氯离子含量不应大于30mg/L、溶解氧不应大于0.1mg/L；对于复合式散热器，热水pH值应在7.0~12.0、氯离子含量不应大于300mg/L、溶解氧不应大于0.1mg/L。其他水质指标应符合GB1576的规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1220不锈钢棒 GB1576 工业锅炉水质 GB/T1732 漆膜耐冲击性测定法 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽计划 GB/T3190 变形铝和铝合金化学成分 GB/T5237 铝合金建筑型材 GB/T7307 55°非密封管螺纹 GB/T9286 色漆和清漆、漆膜的划格试验 GB/T 9791 锌、镐、铝-锌合金和锌-铝合金的铬酸盐转化膜试验方法 GB/T13754 采暖散热器散热量测定方法 GB/T13793 直缝电焊钢管 GB/T15115 压铸铝合金 HG/T3312 110甲基乙烯基硅橡胶
3术语和定义
下列术语和定义适用于本文件。
3.1
单片标准散热量singlecolumnstandardthermaloutput 按10片为一组测试的标准散热量除以片数所得的平均值。
3.2
单片长度 single column length 单片加工的实际长度。
3. 3
组合长度 combination length 按要求由多个单片组合的每组散热器实际长度。 JG293—2010
3.4
整体式integraltype 整体采用压铸工艺加工的压铸铝合金单片散热器。
3.5
组合式 combinedtype 采用压铸铝部件与型材铝组合的单片散热器。
3.6
复合式complextype 采用压铸铝加工，水流通道用钢管或不锈钢管制作的单片散热器。
4型号与标记
4.1型号
YL(ABC 00/000-00
L作压力MPa）
mm）/中心距（mm）铸铝合 金（A整体式、B组合式、C复合式
示例：YL 85/500-1.0 表示：压铸 铝合金整体式散热器，宽度为85mm 同侧进出口中心距为500mm，工作压力为1.0MPa。
4.2标记
散热器以同侧进出口中心距为系列主参数，压铸铝合金散热器如图1所
a) 整体式、复合式
图1 压铸铝合金散热器示意图
2 JG293—2010
上接件； 2- 主体；
下接件面板
3
4
组合式
b)
（线
5要求
5.1材质 5.1.1整体式散热器 5.1.1.1 材质应采用铝合金YL113，材料性能应符合GB/T15115的规定 5.1.1.2 散热器的壁厚不应小于1.5mm。 5.1.2 组合式散热器
散热器上接件与下接件材质为铝合金YL113，材料性能应符合GB/T15115的规定。
5.1.2.1
5.1.2.2 散热器主体与面板的材质为铝合金6063.材料性能应符合GB/T5237.1—5237.5中的有关力学性能和GB/T3190中的有关化学成分的规定。 5.1.2.3 散热器主体水道壁厚不应小于1. 5.1.2.4 散热器上接件、下接件与主体采用硅橡胶O型圈密封，且硅橡胶O型圈性能应符合HG/T3312 的规定。 5.1.3 复合式散热器 5.1.3.1 材质应采用铝合金YL113，材料性能应符合GB/T15115的规定。 5.1.3.2 水道采用直缝电焊钢管时，材质应符合GB/T13793牌号Q195的规定，管材壁厚不应小于 1.8mm. 5.1.3.3 水道采用不锈钢管时，材质应符合GB1220牌号304的规定，管材壁厚不应小于1.5mm。 5.2压力
工作压力不应大于1.0MPa，试验压力应为工作压力的1.5倍，且生产厂家应明示散热器的工作压力。
3
