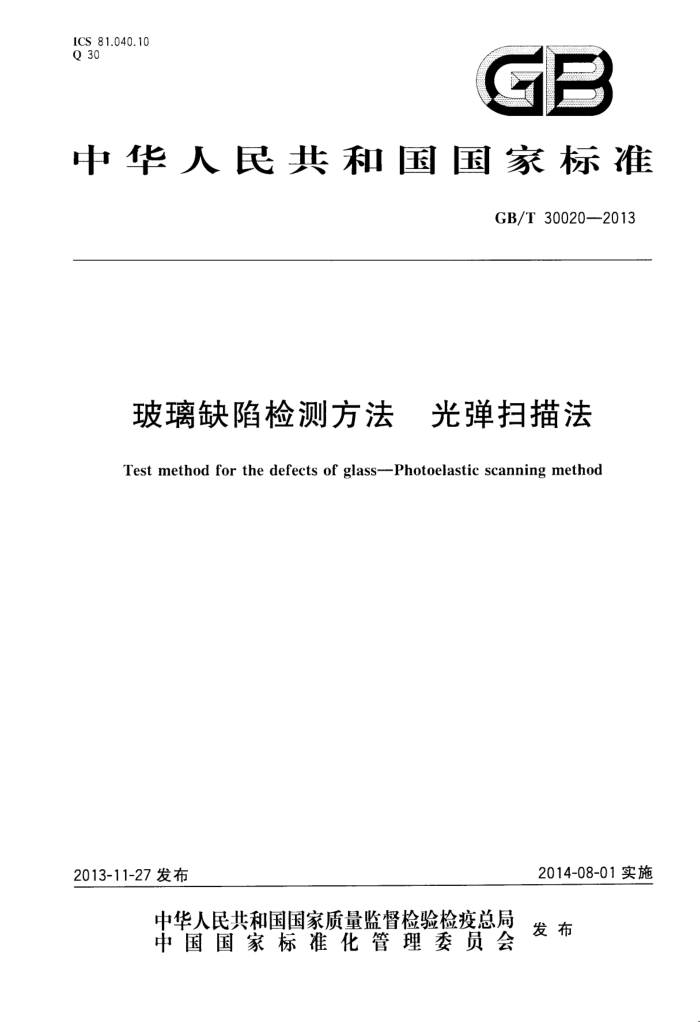

ICS 81.040.10 Q 30
GB
中华人民共和国国家标准
GB/T 30020—2013
玻璃缺陷检测方法 光弹扫描法 Test method for the defects of glass--Photoelastic scanning method
2014-08-01实施
2013-11-27发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T30020—2013
目 次
前言 1 范围 2 术语和定义 3 试验原理
试验装置试验步骤
4
5 GB/T30020—2013
前言
本标准按照GB/T1.1 2009给出的规则起草本标准由中国建筑材料联合会提出本标准由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。 本标准起草单位：中国建材检验认证集团股份有限公司、中国建筑材料科学研究总院、北京厦荣工
程检测有限责任公司。
本标准主要起草人：包亦望、邱岩、万德田、刘小根、刘正权、张伟、王庆。
II GB/T30020—2013
玻璃缺陷检测方法 光弹扫描法
1范围
本标准规定了光弹扫描法检测玻璃缺陷的术语和定义、试验原理、试验装置、试验步骤、试验记录和试验报告。
本标准适用于透明平板玻璃、钢化玻璃。本标准既可用于服役中的玻璃缺陷检测，也可以用于出厂前玻璃缺陷的检测。
本标准不适用于压花、夹层和镀膜玻璃。
术语和定义
2
下列术语和定义适用于本文件。
2.1
光弹扫描法 photoelastic scanning method 利用偏振光扫描平板玻璃，通过应力集中光斑确定缺陷位置的方法，通常包含透射式和反射式。
试验原理
3
利用起偏片的光强强于检偏片后的光强，形成光强差，从而显示玻璃被检区域内缺陷引起的应力集中光斑。通过移动检测仪器，确定缺陷位置。
试验装置
4
4.1透射式光弹仪
在平板玻璃的两面分别对应安放平面偏振光源和检偏器，偏振光通过玻璃后到达检偏器，经图像采集后，由计算机软件自动识别和报警。其主要结构和工作状态如图1所示。偏振光源应采用高亮度平面光源。图像采集宜采用工业相机，并与暗箱形成一个整体，使其可在玻璃表面扫描移动。适用于单片玻璃或多片层合玻璃的检测。
- GB/T30020—2013
10
o
2.3
说明：
光源； 2—- 有机玻璃平板； 3- 起偏片； 4 · 玻璃检测样品；
1
缺陷或杂质；检偏片；暗箱；
10 6
80 工业相机；
数据连接线；
9
10- 计算机，
图1检测玻璃缺陷的透射式光弹仪示意图
4.2 反射式光弹仪
反射式光弹仪的特征是偏振光源和检偏器都在玻璃的同一侧，偏振光沿45°角射在玻璃表面，玻璃的背面应没有光线（或遮盖黑布），因此偏振光的反射角与人射角相同并反射到检偏器上，可以·皮检偏器后面的摄像头摄入传输到计算机中。可检测到玻璃表面和内部的缺陷和应力光斑。这种方法下宜在玻璃两面同步操作，方便应用于高楼玻璃幕墙或玻璃的另一面不好进入的场合，适用于单片玻璃：中空等复合玻璃的表面一块玻璃的检测。结构示意图如图2所示。
2
