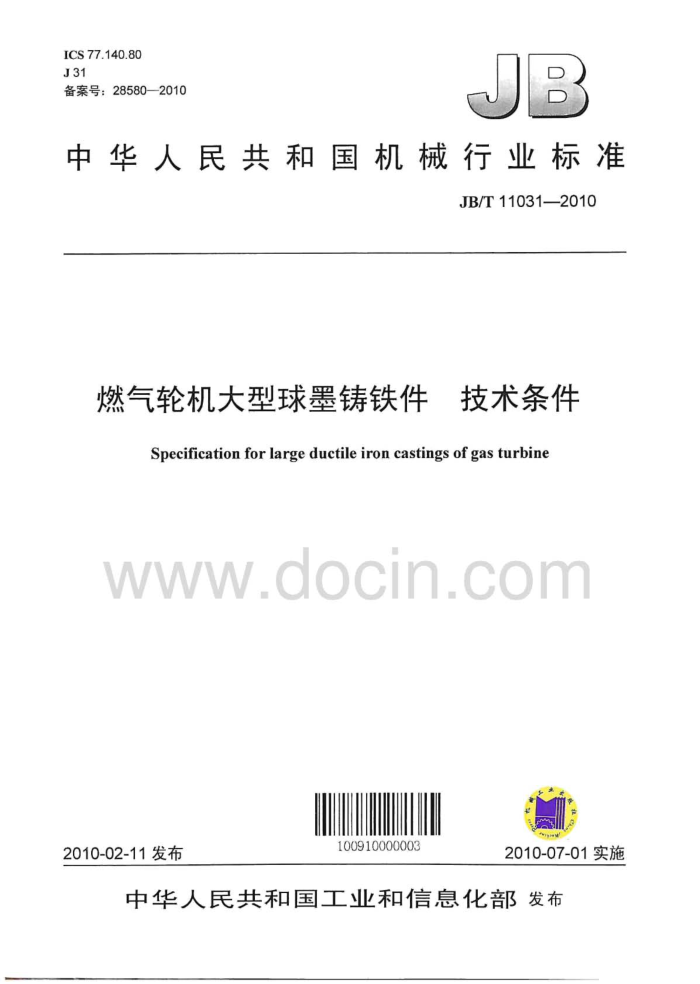

ICS77.140.80 J31 备案号：28580—2010
中华人民共和国机械行业标准
JB/T11031—2010
燃气轮机大型球墨铸铁件 技术条件
Specification for large ductile iron castings of gas turbin
www.aocin.com
100910000003
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T110312010
目 次
前言 1 范围
IIT
规范性引用文件 3 订货要求 4 制造工艺 4.1 铸造。 4.2 热处理 4.3 焊接 5 技术要求 5.1 化学成分 5.2 力学性能， 5.3 金相组织. 5.4 无损检测. 5.5 表面质量 5.6 缺陷及修补， 5.7 尺寸和公差， 6 试验方法及检验规则 6.1 附铸试块 6.2 化学成分分析 6.3 力学性能试验 6.4 金相检验 6.5 无损检测 6.6 表面质量检测 6.7 复试 7 质量证明书： 8 标志、保护、包装和运输 8.1 标志. 8.2保护 8.3包装和运输附录A（规范性附录）球墨铸铁件的超声检测. A.1检测要求 A.2超声检测设备 A..3铸件的声速测定. A.4不连续信号显示的检测
2
光
生
E
....6 6 JB/T11031—2010
前：言
本标准的附录A为规范性附录。 本标准由中国机械工业联合会提出。 本标准由机械工业大型铸锻件标准化技术委员会归口。 本标准起草单位：上海电气电站设备有限公司上海汽轮机厂。 本标准主要起草人：沈红卫、王伟莉、金昆骅、王磊。 本标准为首次发布。
www.docin.com
III JB/T11031-2010
燃气轮机大型球墨铸铁件技术条件
1范围
本标准规定了燃气轮机用大型球墨铸铁件的订货要求、制造工艺、技术要求、试验方法及检验规则、 质量证明书等。
本标准适用于燃气轮机用球墨铸铁静叶持环及压气机轴承座铸件的订货、制造、检验和验收。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T223（所有部分）钢铁及合金化学分析方法 GB/T228金属材料室温拉伸试验方法（GB/T228-2002eqvISO6892：1998） GB/T229金属材料夏比摆锤冲击试验方法（GB/T229—2007，ISO148-1：2006，MOD） GB/T231.1金属材料布氏硬度试验第1部分：试验方法（GB/T231.1-2009，ISO6506-1：
2005,MOD)
GB/T6060.1表面粗糙度比较样块铸造表面（GB/T6060.1—1997，eqVISO2632-3：1979） GB/T6414—1999铸件尺寸公差与机械加工余量（eVISO8062：1994） GB/T9441球墨铸铁金相检验（GB/T9441—2009，ISO945-1：2008，MOD） GB/T9443铸钢件渗透探伤及缺陷显示痕迹的评级方法（GB/T9443—2007，ISO4987：1992，IDT） GB/T19799.1无损检测超声检测1号校准试块（GB/T19799.1—2005，ISO2400：1972IDT） GB/T20066钢和铁化学成分测定用试样的取样和制样方法（GB/T20066—2006，ISO14284：
1996IDT)
JB/T9630.1汽轮机铸钢件磁粉探伤及质量分级法 JB/T10061A型脉冲反射式超声波探伤仪通用技术条件 ASME锅炉及压力容器规范第X卷“焊接和钎焊评定” EN287-1焊工考查熔焊第1部分：钢
3订货要求 3.1供方应有完善的质量保证体系，原则上应具有生产过类似材料、相近尺寸产品的业绩。 3.2供方应编制制造计划和制造过程监控的质量检验计划。如需方要求首件认证，应按供需双方协议执行。 3.3需方应提供粗加工和无损检测图样，并在订货合同或订货协议中写明除本标准要求以外的附加说明。 3.4铸件应经铁素体化或消应处理及粗加工后交货。 4制造工艺 4.1铸造 4.1.1铸造时不允许使用内冷铁。若需采用芯撑和铸造工艺孔，则在开始制造前必须征得需方的书面同意。
1 JB/T11031—2010
4.1.2附铸试块应放在铸件主厚壁及法兰面上，并应采用示意图或照片记录其位置。应保证每一个铸件有足够数量的附铸试块，便于供方和需方试验使用。 4.2热处理
铸件应进行铁素体化热处理，热处理工艺应由供需双方协商决定。 4.3焊接 4.3.1铸件不允许焊接。 4.3.2在载荷较低的区域经需方书面同意后可以进行补焊。补焊应按下述规定进行：
a）按ASME第IX篇的要求作焊接工艺评定，并编制补焊工艺规范。 b）焊接操作人员必须符合ASME第LX篇、EN287或国家锅炉压力容器压力管道焊工考试与管理
规则》规定的任意一种盗格要求，或通过其他双方认可的相关法规的考试。 c）供方必须按照经过评定的焊接工艺进行铸件的补焊。补焊前应彻 底去除不允许缺陷。绘制补焊
区示意图并标出所有补焊区的位置和起寸（长 宽和深并记录补焊次数。 d）补焊后，补焊区域应作相应的无损检调，检测方法应经需方同意 e）应检查补焊区的硬度并记录。
5技术要求 5.1化学成分
供方应按熔炼炉号逐炉取样进行熔炼分析并对铸件进行成品分析：铸件的化学成分可由供方根据产品的力学性能要求决定，但必须保证产品的力学性能达到表1的规定 5.2力学性能
对每一铸件都要进行力学性能试验，力学性能应符合表要求
表1附铸试块的力学性能
壁厚T mm T≤60 60200
A (%) 15
z (%) 实测值实测价实测值 ≥10（室温） 130180
Rpo.2 MPa ≥250
Rm MPa >390
Akv 丁
HBW
材料牌号
>14（室温） 130~180 ≥12（室温）b 130~180
QT400-15 (RT)
>220 2230
2350 2390 ≥370 ≥350
210 215 ≥12 ≥10
≥12(20℃)b 130~180
T≤60 60 实测值
QT400-15 (LT) 注1：QT400-15（RT）的冲击性能为室温冲击性能。 注2：QT400-15（LT）的冲击性能为低温冲击性能。 三个试样的平均值，其中单个试样的最低值不得低于11J。 b三个试样的平均值，其中单个试样的最低值不得低于9J。 三个试样的平均值，其中单个试样的最低值不得低于7J。 5.3金相组织
实测值 10(-20℃）° 130~180
10-20℃）c 130~180
实测
≥220
T>200
铸件应进行金相检验。金相组织检验为在铸件附铸试块上取样检验石墨形态，其球化级别应高于四级，石墨尺寸应达到4级～7级，珠光体含量应<10%，铁素体含量应>90%。 5.4无损检测 5.4.1铸件应100%进行超声检测和磁粉检测。检测部位及质量等级应按订货图样或技术协议的规定执行。 5.4.2磁粉检测不可及的部位可用渗透检测来代替，渗透检测的判定标准应由供需双方协商决定。 5.4.3对首件制造或对铸件有特殊要求时，可采用射线检测作为对超声检测的补充，检测方法及评定 2
宁 JB/T11031—2010
等级应由供需双方协商决定， 5.5表面质量 5.5.1铸件表面的粘砂、氧化皮等应清除干净。 5.5.2不允许用劈凿、冲凿或其他任何可能隐蔽缺陷的方法清理铸件表面。 5.5.3应对铸件的内外表面进行检查，粗糙度评定等级应符合订货图样规定或由供需双方协商决定。 5.5.4铸件的加工面上允许存在不超过加工余量范围的表面缺陷。不允许存在影响铸件使用性能的铸造缺陷如裂纹、冷隔、缩孔、夹渣等。 5.5.5需要进行无损检测的铸件表面应达到相应的表面粗糙度要 5.6缺陷及修补
不影响铸件使用性能的缺陷可！以采用补焊和 他方法进行修补，修补必须事先得到需方的同意，修补的技术要求应由供需双方共同商定品 5.7尺寸和公差 5.7.1铸件的几何形状及尺寸应符合订货图样的规定 5.7.2铸件的尺寸公差应符合图样规定，如图样中末做规定，则应符合GB/T6414一1999中CT13级的规定。 5.7.3铸件的壁厚公差应符合图样规定，如图样中未做规定，则应符合GB/T6414—1999中CT14级的规定。 6 试验方法及检验规则 6.1-附铸试块 6.1.1若铸件要进行热处理，则应在热处理之后再从铸件上切取附铸试块 6.1.2如附铸试块不足，允许在铸件上取试样，但取样位置应事先征得需方的同意。 6.1.3附铸试块的形状和尺寸
附铸试块的形状和尺寸见图1和表2。应根据铸件的壁厚选择相应的试块类型。
WW 52
com
Zt
图1附铸试块
表2 附铸试块尺寸
铸件壁厚T
b mm ≤30 ≤53 ≤65
h mm 40~60 70~105 ≥100
Lt mm 180 180 250
a mm
c mm ≥20 >35 ≥50
类型 I II III
mm 30200
40 70 100
6.2化学成分分析 6.2.1化学成分分析应按GB/T223的规定进行。化学成分分析的取样应按GB/T20066的规定进行。 熔炼分析应在浇注过程中取样。
3 JB/T11031-—2010
6.2.2需方可以在供方提供的附铸试块上取样进行成品分析。 6.3力学性能试验 6.3.1力学性能试样应取自附铸试块。 6.3.2拉伸试验应按GB/T228的规定进行。每一个附铸试块取一个拉伸试样。 6.3.3夏比缺口冲击试验应按GB/T229的规定进行。每一个附铸试块取一组冲击试验（每一组三个冲击试样）。冲击试验温度应根据订货协议选择室温或低温。 6.3.4硬度试验应按GB/T231.1的规定进行。 6.4金相检验
金相检验应按照GB/T9441的规定进行。金相检验试样应取自附铸试块。 6.5无损检测 6.5.1超声检测应按附录A的规定进行。铸件的声速测试应按附录A的规定进行，声速至少应达到 5500m/s. 6.5.2磁粉检测应按JB/T9630.1的规定进行。磁粉检测应使用荧光介质，切向磁场强度应为24A/cm~ 60A/cm。通常使用磁轭法对工件进行磁化。若使用触头法，铸件表面不容许有电弧灼伤点，有电弧灼伤点则必须清除之后再进行检验。残余磁场强度不能超过10A/cm。 6.5.3渗透检测应按GB/T9443的规定进行。 6.6表面质量检测
铸件表面粗糙度的检测应按GB/T6060.1的规定进行。 6.7复试
若力学性能试验结果不合格时，允许在同一附铸试块上取双倍试样进行复试。如果复试结果均符合表1的规定，则判为合格；其中只要有一个试验结果不合格，则应判为不合格或由供需双方协商处理。 7质量证明书
铸件的质量证明书应包括以下内容： a）订货合同号： b）铸件图号及名称；材料牌号： d）采购标准号： e）供方的铸件识别号及供方名称： f）熔炼炉号： g）化学成分成品分析结果（报实测值）： h）力学性能试验结果： i)尺寸检验记录： j）无损检测报告； k）实际热处理操作工艺参数及炉批号： 1）缺陷补焊记录图： m）订货合同中规定的其他项目的检验结果。
V.docin.com
8标志、保护、包装和运输 8.1标志
铸件应按订货图样的规定，在要求的位置铸出永久性标志，标志内容如下： a）铸件图号： b）材料牌号：
4 JB/T11031—2010
c）供方的铸件识别号： d）供方名称或其识别标志。
8.2保护
除非需方在订货合同中有要求，否则铸件表面不得涂刷油漆，但要进行防锈保护，避免运输过程中生锈。 8.3包装和运输
供方应根据运输条件要求对铸件进行包装和运输，以确保铸件不会破损和锈蚀。
