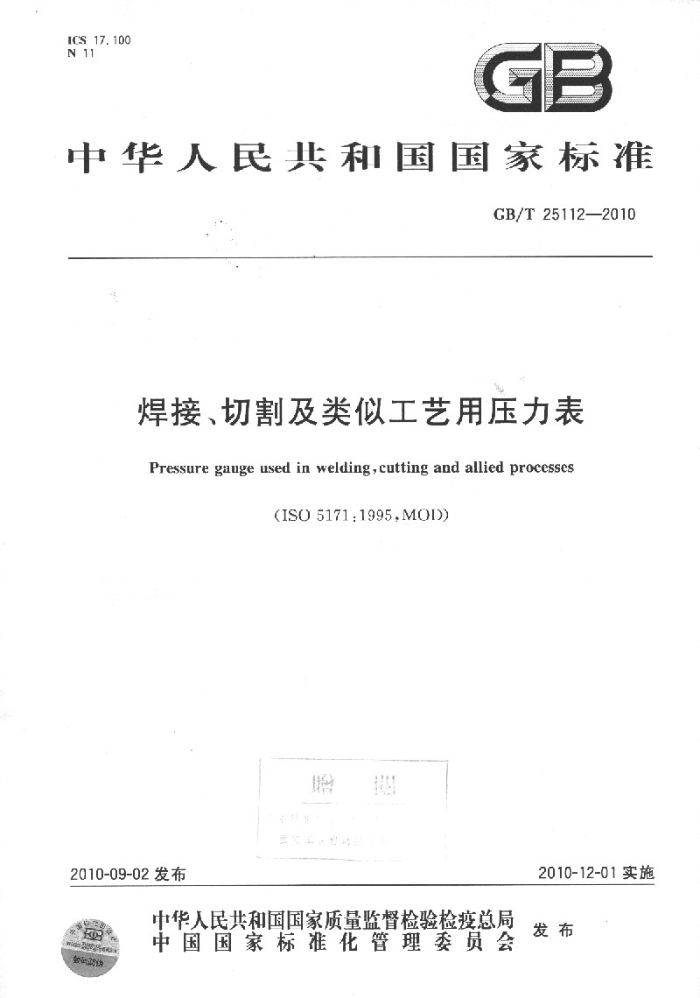

ICS 17.100 N 11
C E
中华人民共和国国家标准
GB/T25112—2010
焊接、切割及类似工艺用压力表
Pressure gauge used in welding,cutting and allied processes
(IS05171.1995,MOD)
御
2010-12-01实施
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
雪码游伪 GB/T25112—2010
目 次
前言 1 范围 4
规范性引用文件 3 术语和定义 4压力 4.1压力的单位 4.2 测量上限值 4.3 最大压力标记 5 技术要求 5. 1 材料 5. 2 要求 6 安全 7 标志 8 试验 8.1 概达 8. 2 设计和制造标准 8.3 精确度等级试验 8. 4 扭矩(扭转)试验 8.5 弯曲试验 8.6 泄压装置试验（能量释放试验） 8.7 强度试验 8.8 阻燃性试验附录A（资料性附录） 本标准与ISO5171：1995技术性差异及其原因参考文献
.
图1 径向压力表图2 轴向压力表图3 螺纹连接图4 旋转半径图5 禁油标志图6 精确度等级试验图7 扭矩试验图8 弯曲试验
表1 测量上限值表2 径向压力表尺寸表 3 轴向压力表尺寸表4 旋转半径R的最大值表A.1 本标准与ISO5171：1995技术性差异及其原因一览表 GB/T 25112—2010
前言
本标准修改采用ISO5171：1995≤焊接、切割及相似工艺用压力表。 考患到我国法律及国情，本标准在采用国际标准时进行了修改，这些技术性差异用垂直单线标识在
它们所涉及的条款的页边空白处，并在附录A中列出了技术性差异及其原因一览表以供参考。
为了便于使用，本标准还做了下列编辑性修改：
一“本国际标准”一词改为"本标准”；用小数点“”代替作为小数点的逗号“，”；删除了国际标准的前言。 本标准的附录A为资料性附录，本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口：本标准负责起草单位：西安工业自动化仪表研究所本标准参加起草单位：雷尔达仪表有限公司、宁波市江北兴达焊制减压仪表厂、宁波隆兴焊割科技
股份有限公司、上海减压器厂有限公司。
本标准主要起草人：罗娟、黄世澄、刘武、吴伟杰、李正华。 本标准为首次发布。 GB/T251122010
焊接、切割及类似工艺用压力表
1范围
本标准规定了焊接、切割及类似工艺用压力表的术语和定义、技术要求、安全、标志及试验等要求。 本标准适用于压力达到30MPa的压缩气体、液化乙炔及液化气焊接、切制及相关工艺的弹簧管压
力表。本标准不适用于乙炔生产商在乙炔生产过程中所使用的压力表。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T196普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，MOD) GB/T2406.2—2009塑料用氧指数法测定燃烧行为第2部分：室温试验（TSO4589-2：1996，
IDT)
GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（GB/T7306.1—2000， eqv IS0 7-1:1994)
GB/T7306.255°密封管票纹 第2郝分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2-2000， eqv IS0 7-1:1994)
GB/T730755"非密封管螺纹（GB/T7307—2001eqVISO228-11994） GB/T19764优先数和优先数化整值系列的选用指南（GB/T19764—2005,ISO497：1973，LDT）
3术语和定义
下列术语和定义适用于本标准，
3. 1
弹策管压力表bourdon-tubepressuregauge 利用弹策管的形变，通过指针和标度盘直接指示被测压力的装置。
3. 2
表壳case 容纳弹簧管和传动机构等部件的外罩。
3. 3
泄压装置ventorblowoutdevice 位于表壳或后盖上的一种安全装置，以快速释改因弹黄管破裂后表壳内部所积蓄的压力。
3. 4
表玻璃 window 可以对标度盘进行观察的透明表面。
3. 5
标度盘dial 用于标示标度的板或面， GB/T25112—2010
3.6
标度scalc 在指针可以指示位置上的数字和标记的排列。
3.7
指针pointer 指示器。位置与标度有关，用于指示测量压力的值。
3.8
指针挡销 pointer stop 控制指针移动的装置。
4压力 4.1压力的单位
P
压力单位为Pa，也可压力表的测量上限值可在表1 中选最，表！中未包含的测量上限值，质从优先数R10系列中选取，或在GB/T1976 所给出的匠整数值中选取
MPa.
4.2测量上限值
C
单位为兆帕
表1测量上限值
压力纯礼
氧氧及其他气体
乙炔
0,2 0. 4 0.6 1 1. 6 2.
S 山
0. 1
低R (L P
S
高压 (HP)
.54 40°
25MPa压力表用于 化鼠或压整气体锅瓶时，在15时的最大充气压力值为18./MPs b31.5MPa压力表用于质编钢瓶时，在15时最大充气压力值为83y 40MPa压力表在用于压统体瓶时，在15C时最大充气压力值为MPa
4.3最大压力标记
最大正常工作压力应在压力表标度盘上用标记或彩色符号标承，且不可超过压力表测量上限值的 3/4,
注：与焊接，闭割工艺用减压器配套的压力表，根据GB/T7899—2006的规定，最大压力标记通常是低压表为P2，
高压表为P在GB/T7899—2006（表3)中列有相关解释。
5技术要求
5.1材料 5.1.1概述
在工作条件下，有可能与气体接触的压力表零部件，其材料必须足够抵抗与气体的化学反应。 与乙炔或具有相似化学性能气体接触的弹资管及其他金属零部件材料，其含铜量不得超过70%。 金属阻燃件（包括烧结金属件）应用不含铜的材料加工而成。
2 CB/T25112—2D10
当使用银焊时，焊料中银含量不得超过46%，铜含量不得超过37%。 5.1.2氧气压力表
弹策管和其他零部件必须具有抵抗氧化反应的能力，且在正常工作条件下不易燃。 螺纹密封剂和密封环也必须具有足够抵抗氧化反应的能力，且在正常工作条件下不易燃。 与氧气接触的零部件不得含油脂，应使用在工作压力和温度下适合氧气中使用的润滑剂。
5.2要求 5.2.1工作要求 5.2.1.1精确度等级
压力表精确度等级至少要达到2.5级，即允许误差应不大于十2.5%。 5.2.1.2强度
凡是与气体有接触的压力表零件，在测重上限值的1.5倍的压力下进行试验时，应无爆裂和漏气发生。 5.2.1.3扭矩
按照8.4.1规定的方法，对表壳施加10N·m的力矩，时间不少于30s，压力表的精确度等级仍然要满足5.2.1.1，
按照8.4.2规定的方法，对表壳施加25N·m的力矩，时间不少于30s，压力表在承受测量上限压力时应能密封，无泄漏现象发生。 5.2.1.4弯曲
按照8.5规定的方法，给压力表施加1kN的力后，压力表在承受测量上限压力时应能密封，无泄漏现象。 5.2.2尺寸
压力表的尺寸以表壳直径为准（图1和表2中的尺寸A），规格为50和63。 径向和轴向压力表尺寸分别按照图1和表2、图2和表3所示。螺纹连接尺寸如图3所示。
中
图1径向压力表表2径向压力表尺寸
规格 50
a/() 270
A/mm 50±!
B R1/4或
G1/1A,M14X1.5
R1/4或 G1/4 A,M14X1. 5
63
270
63±!
3 GB/T25112-2010
表3轴向压力表尺寸
A... mm 53
Camax mm 68
D mm
F'min mm
规格
α/()
B R1/4或
50
270
60
3. 6
G1/4A,M14X1.5
R1/4或 G1/4A.M14X1.5
63
270
67
81
75
3. 6
电
中
轴向压力
螺纹接口（见图3）骨普通螺纹 管螺纹或维管螺纹三种类型应分别符合C3/T96、GB/T7307 A级、GB/T7306 GB/T73062的规定
1
扳手的宽度虎图3所示。 注：一些焊接种备制造商使用 NPT锥智螺纹。而1/4NPTCB/T7306链借螺纹在螺臣和直径上都
十分相似，值 石需纹的形状（牙珍角）上有横大差别，出于安全因我搭配不合适的哪教不可位用。
单位为毫米
板手就度
S
送值为14成17
S
3
15
GkA
M14X1.5
管端纹GB/T7307-GAA
维管螺纹GB/T7306-R1/4
燃纹G3196-M14×1.5
afa 富时阁
图3螺纹连接 GB/T25112—2010
表4和图1给出了旋转半径R的最大值
表4旋转半径R的最大值
Ra mr 37 45
规格 50 63
旋转半径
图
5.2.3标度盘利指针
标度应清楚易读容易辨认出指示压力标度盘的底板应该为白色。标度和指针应该为黑色，
至少每10惠线有一个数学标记，在整个标度范国内至少要有4个数字标记指针的尖情尽可能地接近标度盖
器离不
R P
6安全
所有压力表必须去掉油脂。 在测试时，得用与氧气丧触反应强烈的介质，例如烃基奔剂和油。 压力表测量限值不超过01MPa时，压力入口的最大直轻为0.5m最录面积为0.2mm）。
压力表的测至上限或大于MP时，压力人口的最大直径为 0.35mm（面积为0.1mm）
若压力过大或安务原因使弹费管发生破裂 乐力表上的泄压装置不应使泄漏气体洛压力表表面的方向排出（见8.6八的正雷不能发生爆囊，不能有任何孕那件从压力表上任一方向弹出，
压力表外部的所有非金属材料应具有阻燃性（见8.8)。 在正常工作条件下，泄压装置应该使用可以经受正常操作的隔膜、间板或相似物封堵。
7.标志
压力表的标度盘上应标有 a）压力的单位； b) 生产商的名称或商标； c) 乙炔压力表应标明“乙炔”或大写字母“A”； d) 氧气压力表应标明“氧气”或大写字母“O”和“禁油”字样或如图5标志，
图5禁油标志
使用GB/T7306密封管螺纹的压力表，在表盘上或接口部位应有"R1/4标示。使用GB/T7307
5
