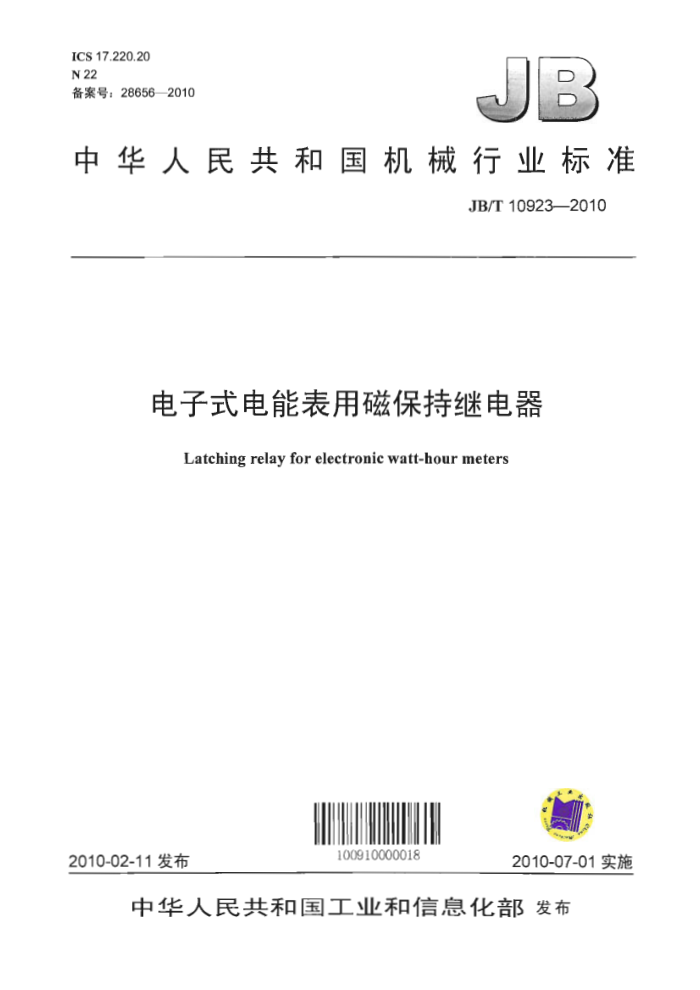

ICS 17.220.20 N22 备案号：28656—2010
JB
中华人民共和国机械行业标准
JB/T10923—2010
电子式电能表用磁保持继电器
Latching relay for electronic watt-hour meters
100910000018
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T10923--2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 型号命名和分类 4.1 型号命名规则. 4.2 型号示例， 4.3 分类 5要求... 5.1 外观与尺寸 5.2 电气性能.... 5.3 环境适应性， 5.4安全性. 5.5 寿命.. 6 试验方法 6.1 试验的标准条件 6.2 试验..
m
检验规则 8 标志、包装、运输和贮存 8.1 标志. 8.2 包装、运输、 8.3 贮存附录A（规范性附录）材料与金属镀层.. A.1 通则. A.2 金属镀层 A.3 绝缘材料 A.4 使用回收或环保优先材料附录B（规范性附录）继电器检验项目图1阶跃函数法. 表1接触压降推荐值表2试验电压（有效值）表3使用温度范围表4相对湿度表B.1 继电器检验项目，
>
10
10 10 10 10 ..11 JB/T10923—2010
前 言
本标准的附录A、附录B为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国电工仪器仪表标准化技术委员会归口。 本标准主要起草单位：哈尔滨电工仪表研究所、上海万佳精密元件有限公司、上海贝斯特电器制造
有限公司、温州格蓄特电器有限公司、海盐众信电子有限公司、温州瑞乐电器有限公司、浙江中孚电子有限公司、正泰仪器仪表有限责任公司、西安旗电子有限公司、华立仪表集团股份有限公司、宁波三星电气股份有限公司。
本标准主要起草人：杨政、刘杏元、潘友金、彭勇、刘献成、高世全、宋海敏、乐伟敏、谢诗才、 叶秀峰、陈洪波、肖润明、夏亚莉。
本标准为首次发布。
II JB/T10923—2010
电子式电能表用磁保持继电器
1范围
本标准规定了电子式电能表用磁保持继电器（以下简称继电器或产品）的型号命名与分类、要求、 试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于电子式电能表用磁保持继电器。应用于其他电子技术领域中的磁保持继电器，也可参照使用。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1： 2007,DT)
GB/T2423.2—2008 电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2： 2007，IDT)
GB/T2423.3—2006 电工电子产品环境试验．第2部分：试验方法，试验Cab：恒定湿热试验（IEC 60068-2-782001，IDT)
GB/T2423.5—1995 5电工电子产品环境试验 第二部分：试验方法试验Ea和导则：冲击（idt IEC 60068-2-27:1987)
GB/T2423.10一2008电工电子产品环境试验 第2部分：试验方法试验Fc：振动（正弦）（IEC 60068-2-6:1995，IDT)
GB/T2828.1—2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT)
GB/T2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T2900.17一2009电工术语量度继电器 GB/T13384一2008机电产品包装通用技术条件 GB/T14598.1—2002电气继电器第23部分：触点性能（IEC60255-23：1994，IDT） GB/T14598.3—2006 6电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验（IEC
60255-5:2000，IDT) 3术语和定义
GB/T2900.17中确立的以及下列术语和定义适用于本标准。
3.1
磁保持继电器 latchingrelay 当去除激励量后，仍能以磁力（由硬磁或半硬磁材料产生）保持激励时状态的一种双稳态继电
器。 3.2
电子式电能表用磁保持继电器latchingrelayforelectronicwatt-hourmeters 专门用于电子式电能表，为其实施电能计量和用电控制的一种磁保持继电器。
1 JB/T10923—2010
3.3
动作电压actionvoltage 使磁保持继电器产生动作状态改变的激励脉冲电压。
4型号命名和分类 4.1型号命名规则
继电器的型号命名一般由六部分组成，其中第一、二、四、五部分为应标项，第三、六项为可选项，具体规定如下：
第一部分：用英文大写字母“JM”表示磁保持继电器第二部分：表示制造厂商产品的识别代码：第三部分：表示继电器的相数（非三相不必选）：第四部分：表示继电器触点的额定电流值：第五部分：表示继电器线阁的额定动作电压值：第六部分：表示继电器线圈的结构形式：D-双线圆结构（非双线圈结构不必选）。
4.2型号示例
JMXXX-3X 60A-9VD
双线圈结构线国额定电压触点额定电流三相继电器厂商产品代码磁保持继电器代码
JM×××-3X60A-9V/D表示：某厂商生产的×××系列三相磁保持继电器，其触点电流为60A，双线圈结构，线圈额定电压为9V。 4.3分类 4.3.1按触点型式分：单组 双组：三组 4.3.2按激励线圈分：单线圈，双线圈 5要求 5.1外观与尺寸 5.1.1继电器（及其附件，当适用时）的外形尺寸、安装尺寸等，应符合详细规范中规定的要求。 5.1.2继电器的标志应符合8.1的规定。 5.1.3继电器整体外观良好，无物理缺陷。 5.1.4继电器所使用的材料及金属件镀层应遵循附录A。 5.2电气性能 5.2.1动作电压 5.2.1.1额定动作电压
额定动作电压推荐值：（9、12、24、48）V；脉冲电压宽度推荐值：（100300）ms；
5.2.1.2初始动作电压
广
继电器初始动作电压应不大于额定动作电压值的80%。 继电器经环境试验、安全性试验及寿命试验后的动作电压值，应不大于额定动作电压值。
2 JB/T10923—2010
注1：继电器初始动作电压值仅供试验及验收用。 注2：用户使用继电器的可靠工作电压，宜选择在（100～150）%额定动作电压范围内。
5.2.2线圈电阻
继电器的额定线圈电阻由制造方规定。电阻值允许偏差范围为：土10%额定电阻值。 5.2.3接触压降（电阻）
除另有规定外，继电器触点的接触压降值，应符合表1的规定。
表1接触压降推荐值
接触压降值
触电负载电流（AC）
A级 ≤100mV 80mV ≤60mV ≤45mV
B级 ≤150mV ≤120mV ≤90mV ≤70mV
50A~60A
80A 100 A 200 A
注：制造商可以规定并测试绪电暑触点的接触电阻值，但出现异议时，仍以测试接触压降值为准。 5.2.4介质耐压
继电器应能经受表2所规定条件的介质耐压试验，不允许有飞弧、闪络或绝缘击穿现象，漏电流不得大于1mA。
经环境、安全性及寿命等试验后，介质耐压的试验电压值，允许降低为规定值的75%。
试验电压 E
单位：V
试验电压 4000
试验电压施加点
触点（组）与线圈（组）引出端之间不同触电组（闭合状态）引 出端之间同组触点（断开状态）引出端之间注：加电压持续时间：型式试验为1min；出厂试验为1s（试验电压值须增加10%）
(31~50）A T000
≤30A 750
(51~80) A
≥100A 1800
1 500
5.2.5绝缘电阻
除另有规定外，继电器所有绝缘介质之间，在施加直流500V电压时， 绝缘电阻不小于100MQ。 继电器经过环境及寿命试验后，绝缘电阻不小于10MQ
5.3环境适应性 5.3.1环境温度（高温、低温）
继电器的使用温度应如表3所示。 继电器在最高使用温度及最低使用温度条件下，施加额定动作电压时，应能正常动作；绝缘电阻应
不小于10MQ。接触压降应不超过规定值。
表3使用温度范围
规定的工作温度范围工作极限工作范围贮存和运输极限温度范围
25℃~55℃ 4070℃ 40~70℃
3 JB/T10923—2010
5.3.2 相对湿度
继电器应满足表4的相对湿度要求。
表4相对湿度
年平均
≤75% 95% 85%
30天，一年中这些天是以自然方式分布的
在其余时间有时达到
继电器经6.2.3.3恒定湿热试验后，施加额定动作电压时，应能正常动作：绝缘电阻应不小于
10MQ2。接触压降应不超过规定值。 5.3.3振动
继电器应能经受6.2.3.4规定条件的振动试验，试验后，应无结构松动和机械损伤，继电器的状态不能改变，绝缘电阻应不小于10MQ。接触压降应不超过规定值。 5.3.4冲击
继电器应能经受6.2.3.5规定条件的冲击试验，试验后，应无结构松动和机械损伤，继电器的状态不能改变，绝缘电阻应不小于10MQ。接触压降应不超过规定值。 5.4安全性 5.4:.1电气间隙和爬电距离
继电器负载回路引出端之间的电气间隙和爬电距离应符合：
电气间隙≥4mm；爬电距离≥5mm。
5.4.2触点温升
在额定负载工作条件下，继电器触点引出端的温升，在环境温度为40℃时，不应超过55K，试验见6.2.4.2。
试验后，继电器不应出现变形、损坏，绝缘电阻应不小于10MQ2。接触压降应不超过规定值。 5.4.3冲击电压
继电器额定冲击电压的推荐值为：6000V、8000V、12000V。 继电器应能经受6.2.4.3的冲击电压试验，试验期间不应出现破坏性放电（火花、闪络或击穿）。试
验后，继电器仍能满足5.2.1和5.2.3的要求。 5.4.4过负载
继电器应能承受1.5倍额定负载的过电流试验，动作频率为（10土1）次/min，循环次数为100次，触点无粘住、焊死现象。
继电器应能承受30倍额定电流值的短路电流的作用，作用时间为10mS，动作三次，其间隔至少 1min。触点无粘住、焊死现象。 5.5寿命 5.5.1电寿命
除另有规定外，继电器应在6.2.5.1规定的条件下，动作0.5×10*次。试验后，继电器应无结构损坏，触点无粘住、焊死现象；其介质耐压应不低于初始值的75%；绝缘电阻应不小于10MS2。接触压降应不超过规定值的1.5倍。 5.5.2机械寿命
除另有规定外，继电器应在6.2.5.2规定的试验条件下，循环动作1×10次。试验后，继电器应无结构损坏，触点无脱落：其介质耐压、绝缘电阻、接触压降应不超过规定值。
4 JB/T10923—2010
6试验方法 6.1试验的标准条件
若无其他规定，所有试验均应在以下规定的试验标准大气条件下进行。即：温 度：（15～35）℃；相对湿度：（2575）%：大气压力：（86106）kPa。 在有争议的情况下。仲裁条件为：温 度：（23±1）℃；相对湿度：（50土2）%；大气压力：（86~106）kPa。 继电器处于试验的标准大气条件下的时间足以使继电器达到热平衡。
6.2试验 6.2.1外观与尺寸检查
继电器主要的外形及安装尺寸，允许用精度不低于0.02mm的量具进行测量。 按5.1的要求，检查继电器的外观，并验证继电器的材料及镀层等。
6.2.2电气性能试验 6.2.2.1动作电压测试
可以用下列两种方法来测试动作电压值，当有争议时，应以阶跃函数法为准。 方法一（阶跃函数法）：采用如下规定和图1所示阶跃函数电压来测试动作电压值。
继电器线圈阶跃施加规定的动作电压值，所有的动合触点都应转换到闭合位置（动断触点情况相反); 转换动作电压的极性（方向），则所有动合触点都应复归到原始位置（动断触点情况相反）。
方法二：线圈电压从零开始，增加到继电器的所有动合触点都转换到闭合状态，测量这时的动作电压值（吸
合值）；将电压降至零，然后反向增加线圈电压，直到动合触点复归到原始状态，测量此时的反向动作电压值（释放值）。
+U I
1号线圈
0
-U t +U
2号线圈 0
-U+ +U +
磁保持继电器双线圈“激励脉冲”图
0
-U
磁保持继电器单线圈“激励脉冲”图图1阶跃函数法
6
