GB 支持标准化
1CS 29.060 K13 备案号：32043—2011

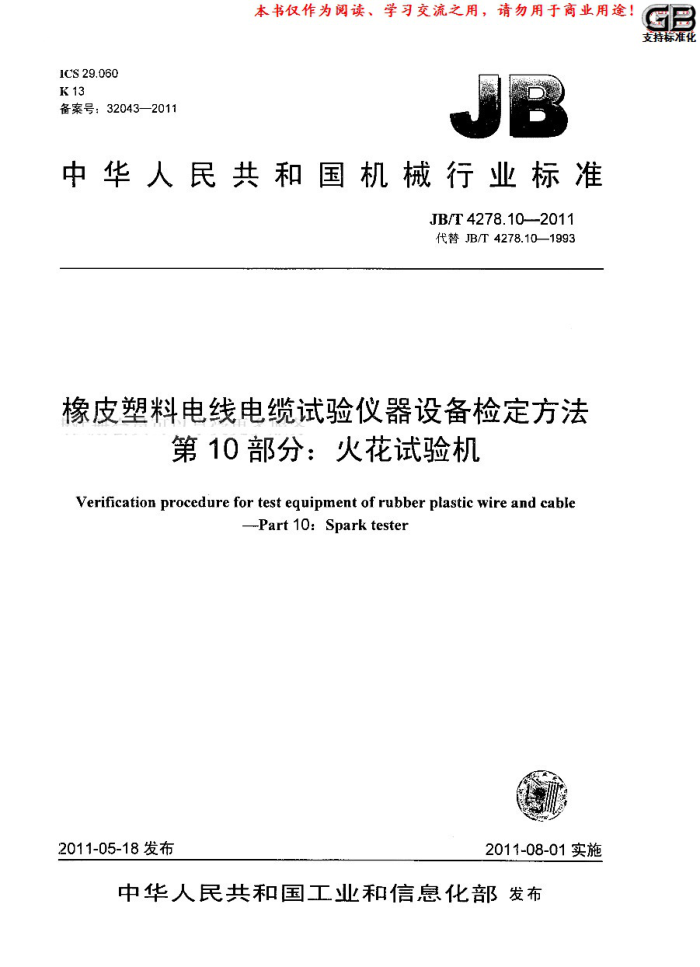

中华人民共和国机械行业标准
JB/T4278.10-2011 代替JB/T4278.101993
橡皮塑料电线电缆试验仪器设备检定方法
第10部分：火花试验机
Verification procedure for test equipment of rubber plastic wire and cable
-Part 10:Spark tester
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T4278.10—2011
目 次
前言
范围规范性引用文件
2
3 检定项目与技术要求. 3.1 概述 3.2 高压电源 3.3 试验电极. 3.4 火花击穿次数 3.5 灵敏度 3.6 稳定性 3.7 保护电极 3.81试验速度检查 4. 检定用器具
检定方法 5.1 检定项目和检定程序 5.2 般检查 5.3 试验电极检查.. 5.4 保护电极检查. 5.5 试验电压校验. 5.6 直流试验电压脉动因数测量 5.7 灵敏度测试 5.8 稳定性试验... 6 检定结果及处理表1 火花试验机的检定项目和检定程序
5
G
LL IFF JB/T4278.102011
前言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
第1部分：总则：第2部分：低温冲击试验装置：第3部分：曲挠试验装置：第4部分：耐磨试验装置：第5部分：单根绝缘电线电缆垂直燃烧试验装置；第6部分：自然通风热老化试验箱：第7部分：恒温水浴：第8部分：低温试验箱；第9部分：氧弹、空气弹老化试验箱：第10部分：火花试验机：第11部分：低温卷绕试验机：务第12部分：高压力试验装置：第13部分：强逍通风热老化试验箱：第14部分：耐火试验装置：第15部分：成束燃烧试验装置：第16部分：烟密度试验装置：第17部分：炭黑含量试验装置：第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置：第19部分：绝缘耐磨试验仪。
本部分是JB/T4278的第10部分。 本部分代替JB/T4278.10—1993《橡皮塑料电线电缆试验仪器设备检定方法第10部分：火花试
验机》。
本部分与JB/T4278.10—1993相比，主要变化如下：
增加3.7.1和3.7.2： -5.3.4.1和5.3.4.2增加了t的注释。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、上海华普电缆有限公司、杭州斯派克检测仪器有限公司。 本部分主要起草人：祝兵、刘恩菊、章铭杰、贾建义。 本部分所代替标准的历次版本发布情况为：
JB4278.10-1986.JB/T4278.10—1993。
IT JB/T4278.102011
橡皮塑料电线电缆试验仪器设备检定方法
第10部分：火花试验机
1范围
JB/T4278的本部分规定了火花试验机的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本部分适用于新制造、使用中和维修后的火花试验机的检定。 2规范性引用文件
下列文件中的条款通过JB4278的本部分的引用面成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于木部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
费注JB/4278.1-201以橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则 3检定项目与技术要求 3.1概述
火花试验机的技术要求除应符合本部分的规定外，还应符合JB/T4278.1一2011的规定。 3.2高压电源 3.2.1火花试验机按其使用的高压电源分为工频火花试验机及直流火花试验机，其高压电源分为工频高压电源与直流高压电源。工频高压电源一端接地，直流高压电源正极接地。直流高压电源的脉动因数应不超过输出直流电压的5%。 3.2.2火花试验机的试验电压输出指示值的示值误差应为土5%。 3.3试验电极 3.3.1试验电极底部可制成V形或U形。试验电极有效宽度应不小于最大被试验品外径加30mm 3.3.2电极为金属制成的珠链或环链式接触电极，链长应大于V形或U形底部深度：
a）对于珠子直径2.5mm，相邻两链的间距应不大于5mm；对于珠子直径5.0mm，相邻两链的间
距应不大于8mm。一串珠子上相邻两颗珠了的间距应不超过2.5mm1。链上的珠应均匀分布珠子表面应光滑，不应有刮伤被试品的任何毛刺，链的每一节应灵活可绕。
b）环出直径大于0.8mm的金属丝构成。环的窄边应不大于5mm。每100mm长的环链上，环数
应不小于20个。链上的环应均勾分布。环的表面应光滑，不应有刮伤被试品的任何毛刺，环的每一节应灵活可绕。
3.4火花击穿次数
击穿计数器应能准确记录火花击穿次数。 3.5灵敏度
火花试验机的灵敏度要求，即当高压电源试验电极与地之间连接人工击穿装置检查时，火花试验机应有击穿指示。 3.5.1在工额高压电源试验电压为3kV（有效值）下，当人工击穿装置的火花间隙临时被跨接短路时，稳定电流应不超过600μA。 3.5.2在直流高压电源试验电压为5kV下，当人工击穿装置的火花间隙临时被跨接短路时，稳定电流
/ JE/T4278.102011
应不超过600μA， 3.6稳定性 3.6.1在最高标称试验电压下，用人1.穿装置检查，火花试验机击穿计数器所计的次数与实际饮数应一致。 3.6.2当高压电源为1频高压电源时，进行该试验时应在电极间放入一段没有缺陷的具有最人电容值的被试品。无合适被试品时，可用500pF高压电容器代替。 3.7保护电极 3.7.1两端应有接地的保护电极。保护电极宽度应不小于试验电极有效宽度，长度应不小于10mm。 3.7.2保护电极应符合3.3.2的规定。 3.8试验速度检查
按本标准规定的方法检查被试品通过电极的最高速度。 4检定用器具 4.1 游标卡尺：范围200mm，分度值0.02mm 4.2.钢卷尺：范围2000mm，分度值1mm。 4.3静电电压表：1.5级：或高输入阻抗测量仪表：输入阻抗大于100M2，实际测量误差小于1.5%；或电压互感器：1.0级，交流电压表：0.5级。 414人工新穿装置： 4.4.1人工击穿装置分为用于灵敏度试验与用于稳定性试验两种。用丁稳定性试验的人工击穿装置能在火花试验机最高标称电压下安全使用。 4.4.2灵敏度试验用人工击穿装置由--构成高压试验电极的金属针、微安表、必要的限流阻抗组成。 稳定性试验用人工击穿装置由一构成高压试验电极的金属针组成。 4.4.3金属板与金属针作相对旋转运动，针尖掠越平板周期为1次/s。工频高压电源时，每次持续时间为0.025s+直流高压电源时，每次持续时间为0.0005s。金属板与金属针之问间隙为（0.25±0.05）mm 该间隙用0.25mm塞尺调整。 4.4.4灵敏度试验用人.1击穿装置的交流或直流微安表，量程合适，用于测量工频高压电源3kV时短路稳态电流，或用于测量直流高压电源5kV时短路稳念电流。为将短路稳态电流限制在600μA及以下，可以串接限流阻抗，限流阻抗为电阻器，该电阻器一端接地。 4.5高压电容：500pF，额定工作电压不低于.1频火花试验机检定时的最高试验电压。 4.6记忆示波器：测量误差小于1% 4.7高压电容器：电容量不小于0.047μF，耐压不低于3kV。 5检定方法 5.1检定项目和检定程序
火花试验机的检定项目和检定程序按表1的规定。
表1火花试验机的检定项目和检定程序
序号 1 2 3 4 5 直流试验电压脉动国数测量 检 6
出！检定修理后检定 同期检定
检定项目一般检查试验电极检查保护电极检查试验电压校验
备注
检检检检检检检
检检检检检检
检检检检
本检定项目仅适用于直流火花试验机
灵敏度测试稳定性测试
检检
7 2 JB/T4278.102011
5.2一般检查 5.2.1火花试验机应有高压电源、试验电极、保护电极、试验电压指示表、击穿计数装置、击穿报警装置等部分。 5.2.2火花试验机外壳有明显的接地端子和接地标志，检查高压电源的接地端与外壳接地端的连接是否良好，并检查火花试验机的接地情况。 5.2.3安全保护联锁装置检查：
安全保护联锁装置保证开启试验电极箱时，自动切断电源，且试验电极自动接地。 5.3试验电极检查 5.3.1试验电极的珠链（或环链）不得严重短缺、严重腐蚀。 5.3.2用游标卡尺检查试验电极的有效宽度，结果应符合3.3.1的规定。 5.3.3测量相邻两链间距、珠链或环链的有关尺寸，检查珠或环分布、表面情况，结果应符合3.3.2的规定。 5.3.4被试品通过电极的最高速度检查。 5.3.4.1工频高压电源
用钢卷尺测量电极的有效长度。当被试品每点通过电极的时间为0.05s时，经受电源电压2.5全周期数。按公式（1）确定被试品通过工频火花试验机电极的最高速度。
V=60/=60Lf/m=1.20×10°L.*
(1)
式中：
-线速度，单位为米每分（m/min）：
一
L一电极有效长度，单位为米（m）：一被试品在电极内的时间，单位为秒（s)： F一电源频率，单位为赫兹（Hz)，f=50Hz:
-被试品经受的电源电压全周期数，2.5。
5.3.4.2直流高压电源
用钢卷尺测量电极的有效长度。当被试品每点通过电极的时间为0.001s时。按公式（2）确定被试品通过直流火花试验机电极的最高速度。
W=60L/t=60L/0.001=6×10L*
(2)
式中：
线速度，单位为米每分（m/min）： L—一电极有效长度，单位为米（m)：被试品在电极内的时间，单位为秒（s)：
5.4保护电极检查 5.4.1保护电极应与外壳可靠连接。保护电极的珠链（或环链）不得严重短缺、严重腐蚀。 5.4.2测量保护电极的宽度与长度，应符合3.7的规定。 5.5试验电压校验 5.5.1工频高压电源： 5.5.1.1工频高压电源试验电压校验可采用下列检验器具之一：
a）静电电压表1.5级： b）高输入阻抗测量仪表，输入阻抗大于100MQ，实际测量误差小于1.5%： c）电压互感器1.0级，交流电压表0.5级。
5.5.1.2在高压电源空负荷下，将校验器具接到高压电源高压端与地之间，对指针式仪表，在指示仪表上带有数字分度线的电压值进行校验，每一分度值校验两次，取平均值。对数字式仪表，在指示仪表上对n·3kV或n·5kV（n为1，23，.）左右的电压值进行校验。其误差用公式（3）计算，
3 JB/T4278.10—2011
并应符合3,2.2的规定。
U,-U2 U2
(3)
式中：
一工频火花试验机的试验电压输出指示误差，%： U一—工.频火花试验机上指示仪表的读数，单位为千伏（kV)： Un 检验器具的读数，单位为干优（kV)。
F
5.5.2直流高压电源： 5.5.2.1直流高压电源的试验电压校验可采用下列检验器具之一：
a）静电电压表1.5级： b）高输入阻抗测量仪表，输入阻抗大于100M2，实际测量误差小手1.5%。
5.5.2.2在高压电源空负荷下，将校验器具接到高压电源高压端与地之间，对指计式仪表，在指示仪表上带有数字分度线的电压值进行校验，每一分度值校验两次，取平均值。对数字式仪表，在指示仪表上，对*3kV或n·5kV（n为1.2，3，）左右的电压值进行校验。其误差用公式（4）计算，并应符合3.2.2的规定。
= Uf-U2×100
(4)
U2
式中一直流火花试验机的试验电压输出指示误差，%： U- 直流火花试验机上指示仪表的读数，单位为千伏（kV)； U2一检验器具的读数，单位为干伏（kV)。
5.5.3对火花试验机作周期校验时，无条件校验到最高标称电压值时，试验电压允许校验到不低于该火花试验机实际使用的最高电压。 5.6直流试验电压脉动因数测量 5.6.1在试验电压空负荷下，电容量不小于0.047μF高压电容器的一端接试验电极，另一端接记忆示波器输入端。 5.6.2接通直流火花试验机电源，将试验电压升至标称电压1kV左右，用记忆示波器测量试验电压峰峰值Au，脉动电压品Au/2。 5.6.3按公式（5）计算试验电压的脉动因数，其结果应符合3.2.1的规定。
r-1X 100-
(5)
式中：
一脉动国数，%： s脉动电压，单位为伏（V)：
标称试验电压，单位为伏（V)。
5.7荧敏度测试 5.7.1工频高压电源 5.7.1.1将试验电压调整到3kV，在高压端与地之间接入灵敏度试验用人工击穿装置，串接限流阻抗，将短路稳态电流限制在600μA及以下。 5.7.1.2启动人工击穿装置，旋转20次，工频火花试验机的击穿计数器所计数应与实际击穿次数致。 5.7.2直流高压电源 5.7.2.1将试验电压调整到5kV，在高压端与地之间接入灵敏度试验用人T击穿装置，申接限流阻抗，将短路稳态电流限制在600LA及以下。 5.7.2.2启动人工击穿装置，旋转20次，直流火花试验机的击穿计数器所计次数应与实际击穿次数一 4 JB/T4278.102011
致。 5.8稳定性试验 5.8.1工频高压电源 5.8.1.1根据规格，在电极间放入一段没有缺陷的具有最大电容值的被试品，该试品的绝缘或护套应为PVC材料，其线芯或铠装层接地：
无合适被试品时，可用500pF高压电容器代替。高压电容器的一端接试验电极，另一端接地。 5.8.1.2应在高压端和地之间接入500pF高压电容器。 5.8.1.3在高压端和地之间接入用于稳定性试验的人工击穿装置。 5.8.1.4将试验电压升至最高标称电压。 5.8.1.5启动人工击穿装置，旋转20次。工频火花试验机的稳定性应满足3.6.1的规定。 5.8.1.6重新启动人工击穿装置，旋转20次。在人工击穿装置旋转期间，将试验电压自3kV升至最高标称电压，上下连续调整2次，工频火花试验机的击穿计数器所计次数应与实际击穿计数一致。 5.8.1.7工频火花试验机作周期校验时，稳定性试验可以在电极问放入一段没有缺陷的最大规格的被试品，在该火花试验机使用的最高电压下进行。 5.8.1.8工频火花试验机作周期校验时，稳定性试验不执行5.8.1.2的规定。 5.8.2直流高压电源 5.8.2.1在高压端和地之间接入用于稳定性试验的人工击穿装置。 5.8.2.2将试验电压升至最高标称电压。服务 5.8.2.3启动人丁击穿装置，旋转20次。直流火花试验机的稳定性应满足3.6.1的规定。 5.8.2.4重新启动人工击穿装置，旋转20次。在人工击穿装置旋转期间，将试验电压自5kV升至最高标称电压，上下连续调整2次，直流火花试验机的击穿计数器所计次数应与实际击穿次数一致。
注1：逊行5.7和5.8规定的试验时，应斯开触发信号，以保证试验变压器的电源不斯开。 注2：迹行5.7规定的试验时，每次试验应更换钢针，针尖的锥度应不大于60°，直径应不大于2mm，或采用等效
的针。
注3：进行5.8规定的试验时，可用较租的钢针，以防止针尖熔化，或采用HB铅笔芯代替钢针。 6检定结果及处理 6.1对经检定合格的火花试验机发给检定证书，不合格的发给检定结果通知书。证书应给出试验电极最大速度，检定证书及检定结果通知书的封面式样见JB/T4278.1—2011中附录A和附录B。 6.2火花试验机的检定周期定为1年。
