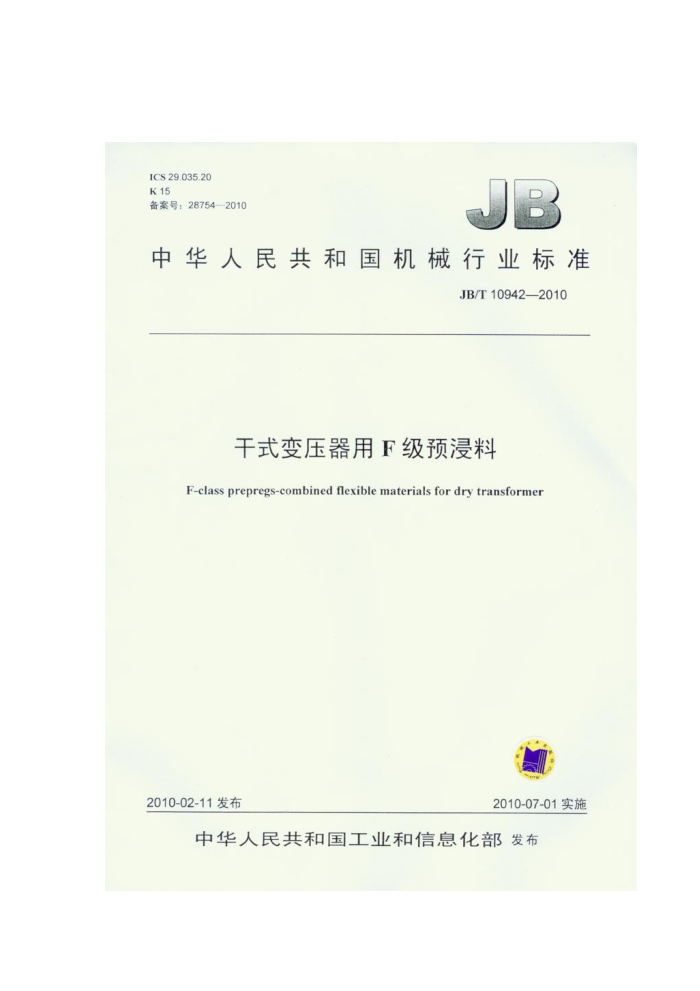

TICS29.035.20 K15 备案号：28754-2010
中华人民共和国机械行业标准
JB/T10942-2010
干式变压器用F级预浸料
F-class prepregs-combined flexible materials for dry transformer
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JE/T10942—2010
目 次
前言. 1 范围 2 规范性引用文作 3 分类
L
婴求 4.1 外观 4.2 尺寸 4.3 性能要求 5 检测方法， 5.1 外观 5.2. 尺时 . 5.3 拉伸强度 5.4 挥发物含量. 5.5 可溶性树脂含里 5.6 击穿电压.. 5.7 拉伸剪切强度 5.8温度指数... 检验规划
4
L
6 1
标志包装、选输和些存图1拉伸剪切强度试样图表！6440型预浸料的性能要求 JB/T10942-2010
前言
工
本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准主要起草单位：桂林电器科学研究所、东材科技集团股份有限公司、杭州泰达实业有限公司、
西电电工材料有限责任公司、南通中菱绝缘材料有限公司。
本标准主要起草人：于龙英、赵平、吕伟琴、杜超云、闻传胪。 本标准为首次发布。
III JB/T10942—2010
干式变压器用F级预浸料
1范围
本标准规定了干式变压器用F级预浸料的产品分类和命名、要求、试验方法、检验、包装、标志、 贮存和运输。
本标准适用于由聚酯薄膜聚酯纤维非织布柔软复合材料浸涂环氧树脂后烘焙而成的B阶段预浸
料。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T5591.2-2002电气绝缘用柔软复合材料第1部分：试验方法（IEC60626-2：1995，MOD） GB/T11026.1电气绝缘材料耐热性第1部分：老化程序和试验结果的评定（GB/T11026.1
2003,IEC60216-1:2001,IDT)
GB/T11026.2确定电气绝缘材料耐热性的导则第2部分：试验判断标准的选择（GB/T11026.2 2000,idtIEC60216-2:1990,IDT)
GB/T11026.3电气绝缘材料耐热性第3部分：计算耐热性特征参数的规程（GB/T11026.3- 2006,IEC60216-3:2002,IDT)
GB/T11026.4确定电气绝缘材料耐热性的导则第4部分：老化烘箱单室烘箱（GB/T11026.4 1999,idtIEC60216-4-1:1990)
JB/T2197—1996电气绝缘材料产品的分类、命名及型号编制方法 JB/T3730-1999电气绝缘用柔软复合材料耐热性能评定试验方法卷管检查电压法
3分类 3.1型号
按JB/T2197的规定，干式变压器用F级预浸料分类编号为6440。 4要求 4.1外观
预浸料表面应平整，无明显的树脂不均勾及影响使用的杂质，开卷时不应由于粘结而损伤表面，无折伤、气泡、皱纹等缺陷。 4.2尺寸
长度：每卷长度不少于50m质量不超过60kg由供需双方商定。 幅宽：预浸料幅宽不小于800mm，一卷中宽度应一致，符合本标准的预浸料，根据用户的需要，
可分切成各种宽度的带，带盘宽度偏差为土1.0mm。
段数：每卷不得多于两段，每段长度应不小于10㎡，段头应有明显的标识。 4.3性能要求
6440型预浸料的性能应符合表1的要求。 JB/T10942—2010
表1.6440型预浸料的性能要求
性 能
单位 mm mm N/10mm g/m
要 求
序号 1 2 厚度允许偏差
0.15 0.18 0.20 0.25 0.30 0.40
标称厚度拉伸强度
±0.02 ≥70
±0.03 ≥80 ≥45 《15 >8.0 >3.0 155
±0.04 ≥100
纵向不弯折可性树脂含量挥发物含量击穿电压拉伸剪切强度温度指数
中
% kV MPa
≥10
270
6 T 8
注：用户如有特殊要求，可另行商定 5检测方法 5.1外观
用肉眼观察。 5.2尺寸 5.2.1宽度
用刻度为1mm的直尺测量 5.2.2厚度及允许偏差
按GB/T5591.2-2002中第4章 5.3拉伸强度
按GB/T5591.2—2002中第6章进行。 5.4挥发物含量
取两张100mm×100mm预漫材料试样。在天平上称量，精确至0.001g：以两组试样的算术平均值表示预浸材料试样的质量 用m表示然后将试样在120℃土2C烘箱中烘焙10min，取出放入干燥器中冷却至室温，迅速于天平上称量，精确至0.001g，记录两组试样的算术平均值，用m2表示。
按式（1）计算挥发物含量：
B= m - 00...
..(1)
m
式中： B一挥发物含量，（%）： m 一试样烘培前的质量，单位为g： mz—试样烘焙后的质量，单位为g
5.5可溶性树脂含量
取一条幅宽约为240mm全幅宽预浸料，折叠后取100mm×100mm的试样两组（左右各一组，每组两张），在天平上称量，精确至0.001g，以两组试样的算术平均值表示预浸材料试样的质量，用m3 表示。然后将试样浸丁盛有丙酮烧杯中。试样之间，试样与杯壁被此不应贴在一起（允许搅动），浸落 5min，取出后淋去溶剂，放入120C土2C烘箱中烘焙10min，取出放入干燥器中冷却至室温，迅速于天平上称量，精确至0.001g·记录两组试样的算术值，用m4表示
按式（2）计算可溶性树脂含量：
C-m-m4x100--
（(2)
2 JB/T10942-2010 7标志、包装、运输和贮存 7.1在预浸料的每卷外包装物上必须做出如下标识：
a）产品标准编号： b）产品型号名称、规格： c）生产日期： d）制造商名称： e）质量或面积。
7.2预浸料一般成卷供应，采用洁净的防潮纸或塑料薄膜包装。运输时应避免磕撞、重压及受油污染并应标有防潮、防雨标志。 7.3产品应存放在40℃以下，干燥、洁净和通风良好的库房中，不得靠近火源、热源和受日光照射 7.4产品忙存期为六个月。
