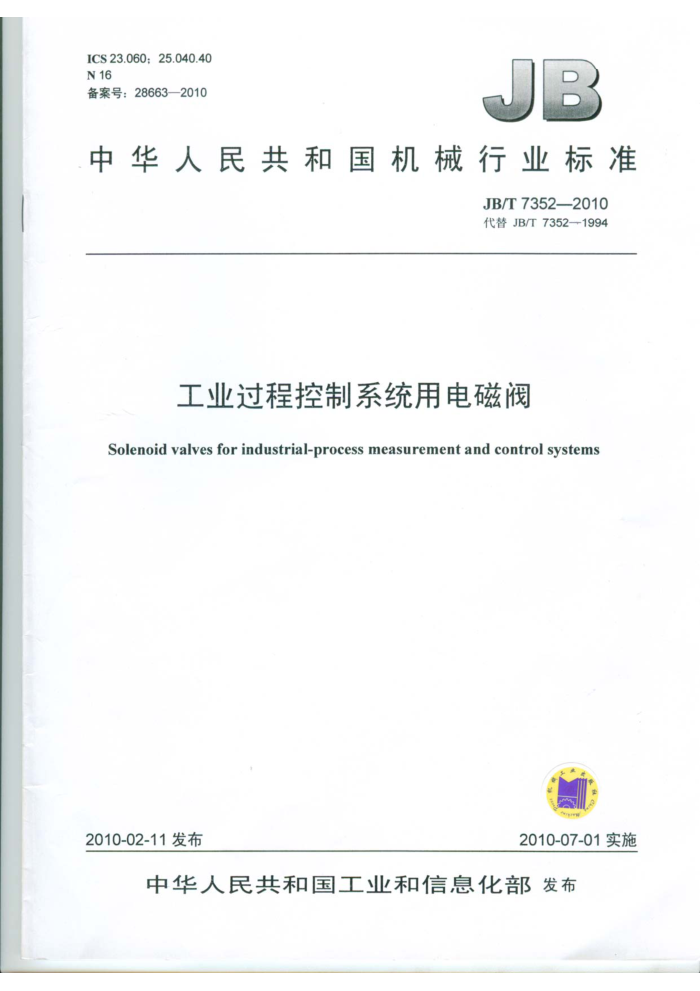

ICS23.060;25.040.40 N16 备案号：28663—2010
JB
中华人民共和国机械行业标准
JB/T7352—2010 代替JB/T7352—1994
工业过程控制系统用电磁阀
Solenoid valves forindustrial-process measurementand control systems
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T7352-2010
社天能数有
购韩纸21
在金要快维调工
目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类及基本参数 4.1分类.. 4.2基本参数 5要求.... 5.1工作压差 5.2绝缘电阻.. 5.3绝缘强度. 5.4泄漏量 5.5密封性 5.6耐压强度 5.7湿热环境影响， 5.8 线圈允许温度 5.9 额定流量系数 5.10 动作寿命 5.11 响应时间， 5.12 机械振动影响， 5.13 运输环境温度影响 5.14 运输碰撞影响， 5.15 外观 5.16防护性 6试验方法 6.1 试验条件和一般规定 6.2 工作压差试验 6.3 绝缘电阻试验， 6.4 绝缘强度试验 6.5 泄漏量试验 6.6 密封性试验. 6.7 耐压强度试验. 6.8 湿热环境影响试验 6.9 线圈允许温度测量 6.10 额定流量系数测试 6.11 动作寿命试验 6.12 响应时间试验， 6.13 机械振动影响试验
Ⅲ
(
I
- JB/T7352—2010
6.14 运输环境温度影响试验 6.15运输碰撞影响试验 6.16外观检查. 6.17防护性试验 7 检验规则. 7.1 检验分类. 7.2 检验项目 7.3 组批规则 7.4 出厂检验 7.5 型式检验
10
11 12 12 12 12
标志、包装、贮存和质保期， 8.1 标志 8.2 包装 8.3 运输与贮存 8.4 质量保证期，附录A（规范性附录）不合格分类图1 电磁阀电气连接示意图图2 取压孔结构示意图图3 响应时间试验装置示意图表1 电磁阀的额定供电电压表2 电磁阀工作环境条件表3 绝缘强度试验的试验电压表4允许泄漏量表5线圈允许温度表6 额定流量系数的规定值表7动作寿命次数表8耐压强度试验保持时间表9线圈允许温度的试验环境温度表10标准试验段表11动作寿命试验压力，表12出厂检验和型式检验项目表A.1电磁阀产品的不合格分类
8
12 13 13
5 14
10
11 14 JB/T7352-2010
前制系言
本标准代替JB/T7352—1994《工业过程控制系统用电磁阀》 本标准与JB/T7352—1994相比，主要变化如下：
修改了术语，将“反冲型电磁阀”改为“分步直动式电磁阀” 删除了原标准中“按外壳防护形式分类”的内容；公称通径选项增加了300mm一档（见4.2.1规定）；公称压力选项增加了25MPa一档（见4.2.2规定）；最小工作压差范围改为0MPa~1.0MPa（见4.2.3规定）；对防爆电磁阀提出了更严格的要求，特别强调按经过国家防爆检验机构审查批准的图样加工，在出厂检验中增加了检验防爆零部件和防爆标志的内容（见5.16.2中a）、6.17.2规定）：取消原电源电压变化要求，修改为基本参数（见4.2.4规定），并将有关要求并入工作压差（见 5.1规定）：修改了泄漏量要求和允许泄漏量值的表达方式（见5.4规定）：修改了响应时间的试验方法和试验压力（见6.12规定）；本标准增加了抽样程序（见7.5.37.5.9及附录A），并贯彻GB/T2829—2002。
本标准的附录A为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准负责起草单位：鞍山电磁阀有限责任公司、浙江永久科技实业有限公司，上海工业自动化仪
表研究所。
本标准参加起草单位：上海长顺电磁阀有限公司、上海自力电磁阀有限公司、西安大明电磁阀制造有限责任公司、江苏江阴市电磁阀厂、绍兴市爱使仪表有限公司。
本标准主要起草人：董世财、孙丽丽、汪克成。 本标准参加起草人：王培恒、申宝龙、崔宝明、胡之枫、夏鼎欣。 本标准所代替标准的历次版本发布情况为：
ZBN16002—1986; JB/T7352-—1994。
I JB/T7352—2010
工业过程控制系统用电磁阀
1范围
本标准规定了工业过程控制系统用电磁阀（以下简称电磁阀）产品的术语和定义、分类及基本参数、 要求、试验方法、检验规则、标志、包装、运输、贮存和保质期。
本标准适用于以清洁的液体、气体、蒸汽为工作介质，在管路中实现开闭控制功能的电磁阀。 本标准不适用于以液压、气压作动力控制的电磁换向阀。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB/T2423.4电工电子产品环境试验试验Db：交变湿热试验方法（12h+12h循环）（GB/T2423.4
2008，IEC60068-2-30:2005，IDT）
GB/T28292002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB3836.1—2000 爆炸性气体环境用电气设备第1部分：通用要求（eqvEC60079-0：1998） GB3836.2 2爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB3836.2—2000，eqvEC
60079-1:1990)
爆炸性气体环境用电气设备第3部分：增安型“e”（GB3836.3—2000，eqvIEC
GB3836.3
60079-7:1990)
GB3836.4 爆炸性气体环境用电气设备第4部分：本质安全型“”（GB3836.4—2000，eqvIEC 60079-11:1999)
GB3836.9 爆炸性气体环境用电气设备第9部分：浇封型“m”（GB3836.92006，EC60079-18 2004,IDT)
GB4208外壳防护等级（IP代码）（GB4208—2008，IEC60529：2001，IDT） GB/T8355 船舶用电动测量和控制仪表通用技术条件 GB/T9969 工业产品使用说明书总则 GB/T13384 机电产品包装通用技术条件 GB/T14436 工业产品保证文件总则 JB/T8218 执行器术语 JB/T9329 仪器仪表运输、运输贮存基本环境条件及试验方法
3术语和定义
JB/T8218中确立的以及下列术语和定义适用于本标准。
3.1
分步直动式电磁阀direct-pilotcombosolenoidvalve 一种直动型和先导型复合的电磁阀。电磁力驱动先导阀，并作用于主阀芯使主阀开闭，可以在零压
差下动作。 JB/T7352-2010
3.2
手动复位式电磁阀manualresetsolenoidvalve 一种带有安全功能的半自动电磁阀。当励磁线圈通电（或断电）时，阀门变位并保持在变化后的位
置，不再随断电（或通电）状态而改变，必须重新手动操作将之复位。 4分类及基本参数 4.1分类 4.1.1动作类型
a）直动型： b）先导型； c）分步直动型。
4.1.2控制方式
a）常开式： b）常闭式； c）自保持式； d）手动复位式。
4.1.3连接方式
a）扩管式： b）螺纹式； c）法兰式； d）焊接式。 注1：上述连接方式及尺寸应符合相应的国家、行业标准的规定注2：按用户需要，可采用其他连接方式。
4.2基本参数 4.2.1公称通径（DN）
电磁阀的公称通径DN后接数值应自下列优选数系中选取（单位为mm）： 1.0、1.6、2.0、3.0、 4.0、5.0、6.0、8.0、10、（12)、15、20、25、 (32)、40、50、（65)、80、100、
(125)、150、200、250、 300
注：带（）的公称通径 一般不推荐使用。按用户需要，可采用特殊公称通径。 4.2.2公称压力（PN）
电磁阀的公称压力PN后接数值应自下列数值中选取（单位为0.1MPa）： 0.010、0.016、0.025、0.040、0.060、0.10、0.16、0.25、0.40、0.60、1.0、1.6、2.5、4.0、6.4、10、
16、25。
注：按用户需要，可采用特殊公称压力。 4.2.3最小工作压差范围和最大工作压差
a）电磁阀的最小工作压差范围为0MPa~1.0MPa; b）电磁阀的最大工作压差不应大于它的公称压力。
4.2.4额定供电电压
电磁阀的额定供电电压从表1中选取。交流供电电压允差为额定值的-15%和+10%，频率为50Hz；直流供电电压允差为额定值的土10%。 4.2.5线圈标记
电磁阀的线圈外表面上应有识别电压类别（AC或DC）、额定供电电压的标记。 4.2.6介质种类和温度
2 JB/T7352-2010
表1 电磁阀的额定供电电压
单位：V 380
127 48
220 110
交 流直流注：其他额定供电电压及频率，由用户和制造厂商定。
36 24
110 36
24 12
12 6
220
a）电磁阀的工作介质为液体、气体、蒸汽： b）电磁阀的工作介质温度应在-40℃ ~400 范围内。
4.2.7工作环境条件
电磁阀应在表2所列的工作环境条件下正常开闭注1：允许采用特殊组别， 环境温度可另选为士5C的整数倍，相对湿度可为5%的整数倍。
注2：防爆电磁阀的使用环境温度为-20℃~ 40℃，当超出此温度范图时，应符合GB3836.1-2000中5.2的规定
表2 电磁阀工作环境条件
组 别 B组
项 目
C组
A组
环境温度
25~55
-10~50
5~40
c 相对湿度 (%)
5~100
5~95
5~100
5要求 5.1工作压差
电磁阀在工作压差范围内、当交流供电电压在额定值的85%和110%时，直流供电电压在额定值的 90%和110%时，应能正常开闭，动作灵活，无异常声响 5.2绝缘电阻
在温度为15℃～35℃，相对湿度不大于85%的环境条件下 ，电磁阀线圈接线端与外壳间的绝缘电阻不应小于20MQ。 5.3绝缘强度
在温度为15℃～35℃，相对湿度不大于85%的环境条件下，电磁阀线圈接线端与外壳间应能承受频率为50Hz和试验电压按表3规定的正弦交流电压， 历时1min的绝缘强度试验，不应出现击穿和飞弧现象。
表3绝缘强度试验的试验电压
单位：V
250U<650
60≤U<250 1500
U<60 500
额定电压U 试验电压
2000
5.4泄漏量
电磁阀在规定试验条件下的泄漏量应符合表4的规定。 JB/T7352—2010
表4款允许泄漏量
单位：mL/min
公称通径DN
工作 试验 泄漏介质 介质 等级
mm
≤25 32,40 50 65 80 100 125 150 200 250 300
0（在试验持续时间内无可见泄漏）
A B c P
空气或氮气
1.5 3.0 4.5 6.0 9.0 17.0 28.0 40.0 67.5 111.0 156.0 6.0 12.0 18.0 24.0 36.0 68.0 112.0 160.0 270.0 444.0 624.0
气体
0（在试验持续时间内无可见泄漏）
1.5 3.0 4.5 6.0 9.0 17.0 28.0 40.0 67.5 111.0 156.0 6.0 12.0 18.0 24.0 36.0 68.0 112.0 160.0 270.0 444.0 624.0
空气 B
C A B
液体
0（在试验持续时间内无可见泄漏）
水或煤油
0.15 0.30 0.45 0.60 0.90 1.70 2.80 4.00 6.75 11.10 15.60 c 1.5 3.0 4.5 6.0 9.0 17.0 28.0 40.0 67.5 111.0 156.0
0（在试验持续时间内无可见泄漏）
A
蒸汽 B 0.15 0.30 0.45 0.60 0.90 1.70 2.80 4.00 6.75 11.10 15.60
c 1.5 3.0 4.5 6.0 9.0 17.0 28.0 40.0 67.5 111.0 156.0
0（在试验持续时间内无可见泄漏）
A B c A
0.15 0.30 0.45 0.60 0.90 1.70 2.80 4.00 6.75 11.10 15.60 1.5 3.0 4.5 6.0 9.0 17.0 28.0 40.0 67.5 111.0 156.0
蒸汽 水
0（在试验持续时间内无可见泄漏）
1.5 3.0 4.5 6.0 9.0 17.0 28.0 40.0 67.5 111.0 156.0
空气 B
30 45 60 90 170 280 400 675 1110 1560
15
c
注1：蒸汽介质的允许泄漏量， 以蒸汽的凝结水来计算；注2：允许泄漏量的计量单位也可用气泡数每分钟表示，1气泡=0.15mL/min；注3：气泡数每分钟是用外径6mm、壁厚1mm，管端表面光滑，无倒角和毛刺的管子垂直浸入水中，深度5mm
10mm的条件下测得。
5.5密封性
电磁阀的填料及其他连接处，在1.1倍公称压力（或最大工作压力）的气压（或水压）作用下，应无泄漏现象。 5.6耐压强度
电磁阀应能承受1.5倍公称压力的耐压试验压力，试验中不应有目测可见的渗漏和损坏现象。 5.7湿热环境影响
当环境温度和相对湿度从参比工作条件改变为温度25℃～40℃和相对湿度93%时，经两个周期交变湿热试验，电磁阀线圈接线端与外壳间的绝缘电阻不应小于2MQ，湿热试验后，恢复到正常工作条件时，其绝缘强度仍应符合5.3要求。 5.8线圈允许温度
电磁阀在额定电压和规定环境温度组别的条件下，由线圈温升达到的最高允许温度不应大于表5 的规定。 5.9额定流量系数
a）电磁阀额定流量系数Kv的值不应小于表6的规定； b）电磁阀额定流量系数Kv的具体数值由制造厂确定；
A
