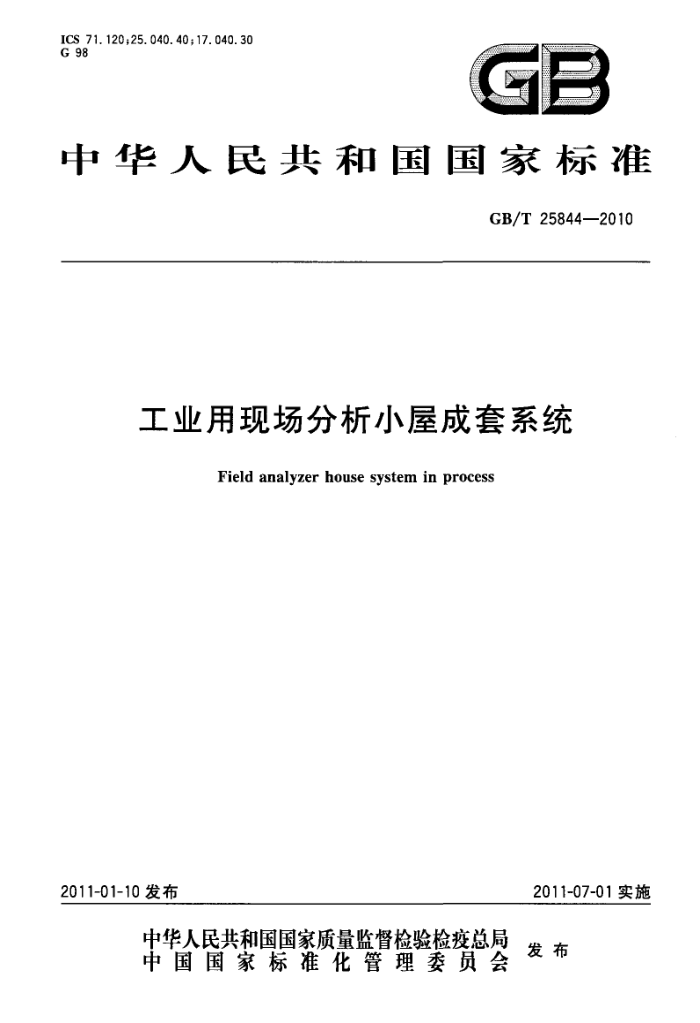

ICS 71.120;25.040.40;17.040.30 G 98
GP
中华人民共和国国家标准
GB/T25844—2010
工业用现场分析小屋成套系统
Field analyzer house system in process
2011-07-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T25844—2010
前言
本标准按GB/T1.1一2009给出的规则编写。 本标准由中国石油和化学工业协会提出。 本标准由化学工业专用仪器仪表标准化技术委员会归口。 本标准起草单位：天华化工机械及自动化研究设计院，本标准主要起草人：刘立群、赵一喆、袁涛、王兆连。
I GB/T25844—2010
工业用现场分析小屋成套系统
1范围
本标准规定了现场分析小屋成套系统分类、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于A型（基本型）、B型（增强保温型）、C型（增强防爆型）的现场分析小屋成套系统（以
下简称小屋系统）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件
GB/T3765—2008卡套式管接头技术条件 GB3836.1爆炸性气体环境用电气设备第1部分：通用要求 GB/T8464—2008 铁制和铜制螺纹连接阀门 GB/T9112—2000 钢制管法兰类型与参数 GB/T13306—1991标牌 HG/T20508 控制室设计规定 HG/T20509 仪表供电设计规定 HG/T20510 仪表供气设计规定 HG/T20511 信号报警、安全联锁系统设计规定 HG/T20512 仪表配管配线设计规定 HG/T20513 仪表系统接地设计规定 HG/T20514 仪表及管线伴热和绝热保温设计规定 HG/T20516 自动分析器室设计规定 SH 3063 石油化工企业可燃气体和有毒气体检测报警设计规范
3产品分类
小屋系统包括下列三种型号：A型（基本型）、B型（增强保温型）、C型（增强防爆型）。 A型（基本型)是指可适用于累计年最冷月平均温度高于0℃，最热月平均温度低于25℃的温和地
区和累计年最冷月平均温度高于一10℃的寒冷地区的小屋系统类型。
B型（增强保温型)是指可适用于累计年最冷月平均温度低于或等于一10℃的严寒地区和累计年最热月平均温度高于25℃的夏热地区的小屋系统类型。
C型（增强防爆型）是指通过采取正压通风等特殊安全措施，提高其整体防爆性能的小屋系统类型。
4要求
4.1基本参数 4.1.1组成
a）金属结构小屋本体：应具有工业现场仪表运行所需的基本气候防护设施、安装空间、现场安装
1 GB/T25844—2010
和运输附件。 b) 公用工程：小屋内应具有采光及照明、通风（引风机、排风机）、防爆空调、采暖、配电箱、接线
箱、电源插座等防爆电器设备。 分析系统工程：应按现场工艺要求合理安装分析仪表及样品处理系统，并规范化配管布线。
d）联锁报警系统：联锁报警系统的选用应符合用户设计规格书和SH3063的要求，当可燃气体
浓度达到爆炸下限值（L.E.L)或当有毒气体浓度达到长期接触限值（TLV)时，发出报警信号，启动换气风扇。
4.1.2外型尺寸
a） 宽度：-般为2000mm~2500mm。 b) 长度：根据小屋内仪表的数量和布置形式确定，一般为2000mm~6000mm。 c）高度：外部尺寸一般为2500mm~2700mm，室内净高2300mm~2500mm。
4.1.3系统适用的分析仪器仪表
系统适用的分析仪器仪表如下： a）工业色谱仪； b）工业质谱仪； c) 近红外或红外线分析仪； d) 热导式气体分析仪； e） 氧分析仪； f) 酸度分析仪，电导分析仪； g) 溶氧、COD、氨氮等水质分析仪； h) 热值仪： D 总烃、总碳、总硫分析仪； j) 硫化氢分析仪； k) 闪点、干点、凝固点、馏程等油品分析仪； 1) 环境监测仪表。
4.2金属结构小屋本体 4.2.1框架
槽钢或工字钢等型钢焊接框架式结构，框架应具有足够的强度，保证在拖动、起吊、荷载和空载时不变形。 4.2.2外墙和屋顶
外墙和屋顶由I型钢板拼装铆接而成。钢板采用1mm～2mm不锈钢板或1mm～2mm碳钢板，碳钢板表面应喷涂耐环境腐蚀油漆。
外墙设有外伸的遮雨檐，遮雨檐外伸长度为650mm～1000mm，外墙应设有气瓶固定支架和气瓶护栏。
屋顶有整体吊装用的吊环。屋顶最小承受力为2500Pa。屋顶型式为斜面结构，斜面角度应不小于5°，斜面低面应设有漏雨槽。 4.2.3内墙
内墙采用1mm~2mm不锈钢板或1mm~2mm碳钢板，碳钢板表面应喷涂耐环境腐蚀油漆。
2 GB/T25844—2010
内墙应预埋螺母或滑动式导轨，便于安装壁挂式仪表或其他电器设备。 4.2.4门
当小屋本体长度大于3500mm时，可设两个门，分别为主门和应急门，同时当小屋系统为B型（增强保温型），需设计门斗时，为三个门。当小屋本体长度小于3500mm时，设一个门。门结构为外开型非折叠结构，宽度为900mm~1000mm，高度为2000mm～2100mm。门的材质在室外部分应与外墙相同，在室内部分应与内墙相同
门上应设钢化玻璃观察窗，带阻尼限位闭门器和推杆式逃生锁；门外应具有孔锁及把手。
4.2.5地板
小屋本体地板应选用3mm～6mm防滑花纹钢板或光面钢板铺防滑、阻燃、防静电地板。 4.2.6保温
A型（基本型）和C型（增强防爆型）小屋本体内外墙及屋顶和房顶之间充填70mm75mm厚阻
燃型聚胺脂保温材料；B型（增强保温型）小屋本体内外墙及屋顶和房顶之间充填75mm～85mm厚阻燃型聚胺脂保温材料。B型（增强保温型）小屋本体设有一个门斗，门斗宽度1600mm2500mm，长度1800mm~2000mm 4.2.7接地
小屋本体外应设置有电气总接地端子，接地端子与小屋本体底座联结在一起，接地端子材质为黄铜。接地线线径不应小于4mm，工厂接地线应接入总接地端子，工厂接地线线径不应小于6mm。仪表系统的接地电阻不应大于4Q。小屋系统接地须符合HG/T20513的要求。 4.2.8外观
小屋本体外观应达到下列要求： a）小屋本体外观整洁，表面涂层无明显剥落、擦伤、露底，联结部分联结紧密； b）所有铭牌及标志应清晰； c）小屋本体表面平整光滑且无焊疤，无鼓包，联结部分无错位。
4.3公用工程 4.3.1配电 4.3.1.1 电源接线箱要求：
a） 仪表电源和公用电源分别由单独的接线箱供电。 b) 电源接线箱安装于室外，安装高度便于接线和维护。 c）电源接线箱防爆等级应高于用户设计规格书最低现场防爆等级要求。 d) 电源接线箱应预留20%的空接线端子。 e) 布管穿线及电线电缆的选用应符合HG/T20512要求。 f) 供电负荷类别及供电要求应符合HG/T20509要求。 g） 密封防爆应符合GB3836.1要求。
4.3.1.2信号接线箱要求：
a）按仪表规格书的要求确定信号接线箱的数量及类别。 b）信号接线箱安装于室外，安装高度与电源接线箱相同，并与电源接线箱等距排放。
3 GB/T25844—2010
c) 信号接线箱防爆等级应高于用户设计规格书最低现场防爆等级要求。 d) 信号接线箱应预留20%的空接线端子。 e) 布管穿线及电线电缆的选用应符合HG/T20512要求。 f) 密封防爆应符合GB3836.1要求。
4.3.1.3E 电源分配箱要求：
a) 电源分配箱应选择或定制结构紧凑、外形美观的产品。 b) 电源分配箱安装于电源接线箱一侧的室内，安装高度便于接线和维护。 c) 电源分配箱防爆等级应高于用户设计规格书最低现场防爆等级要求。 d) 布管穿线及电线电缆的选用应符合HG/T20512要求。 e） 供电负荷类别及供电要求应符合HG/T20509要求。 f) 密封防爆应符合GB3836.1要求。
4.3.2 照明
照明灯具应达到下列要求： a): 灯具的选用应符合用户设计规格书的要求，一般选用全塑吸顶荧光灯。 b) 灯具防爆等级应高于用户设计规格书最低现场防爆等级要求。 c) 灯具布置、照明光照度及事故应急照明光照度应符合HG/T20508要求。
4.3.3 空调、采暖及通风
空调、采暖及通风应达到下列要求： a) 空调选用应符合用户设计规格书和HG/T20508要求，型式一般选用壁挂式。 b) 空调安装应在小屋内主门上方和主门正对一侧墙面。 c) 空调防爆等级应高于用户设计规格书最低现场防爆等级要求。 d) 采暖暖气选用应符合用户设计规格书的要求。 e) 采暖蒸汽采用0.3MPa～1.0MPa低压蒸汽。 f) 暖气引人、引出法兰应符合GB/T9112一2000要求。 g) 暖气引入、引出阀门应符合GB/T8464一2008要求。 h) 通风应符合HG/T20516要求。 i) 室内温度冬季保持在15℃～20℃，夏季保持在24℃~28℃，相对湿度保持在40%～65%。
4.4分析系统工程 4.4.1 仪表及样品处理系统的安装固定要求：
a） 仪表及样品处理系统的安装方式应符合仪表和样品处理系统设计要求。一般采用壁挂式或底
座安装式。 b)1 仪表及样品处理系统的安装高度及安装间距应便于操作和维护。 c) 仪表及样品处理系统的固定通过预埋地脚螺钉或预埋滑动导轨的方式固定，固定程度应符合
长途汽车运输的要求。
4.4.2 仪表及样品处理系统的技术要求：
a) 仪表间距应不小于400mm，样品处理系统间距应不小于200mm。 b) 仪表及样品处理系统气路应按最短路径集中敷设，横平竖直，整齐美观。并多点固定于墙面，
符合长途汽车运输的要求。 c) 仪表样品气设排放总管和排污总管，总管管径应不小于DN40，排放总管高度应符合用户设计
规格书的要求，各支管设截止阀。
4 GB/T258442010
d) 仪表样品气应提供手动取样点。 e) 仪表及样品处理系统气路管线均为不锈钢材质。气路连接方式应符合GB/T3765一2008
要求。
4.4.3 仪表供电及信号输出要求：
a) 仪表供电电源及信号输出要求应符合仪表规格书的要求。 b） 配管布线及电线电缆选用应符合HG/T20512要求。 c） 密封防爆应符合GB3836.1要求。
4.4.4仪表供气要求：
a) 仪表供气种类及方式符合仪表规格书和HG/T20510的要求。 b) 仪表供气气路按最短路径集中敷设，横平竖直，整齐美观。并多点固定于墙面，符合长途汽车
运输的要求。 气源经净化处理，仪表空气含尘粒径应不大于2μm。
c)
d) 仪表空气须有总管输入，总管管径应不小于DN15，总管有净化装置和气源截止阀。
仪表供气支管一般为不锈钢材质，气路连接方式应符合GB/T3765一2008的要求。
e)
4.4.5仪表管线伴热（用户设计规格书中要求管线伴热时)要求：
a） 仪表管线伴热包括样品气路、标气及排放管线等。 b) 仪表管线伴热应符合HG/T20514要求。
4.4.6仪表管线系统密封性要求：
a） 载气、标气气路密封性：使用氢气在0.3MPa压强下，0.5h压降应不大于0.01MPa。 b) 仪表空气支线、空气总管、排放总管、排污总管气路密封性：使用空气或氮气在0.3MPa压强
下，0.5h压降应不大于0.01MPa。 c) 伴热管线气路密封性：使用空气或氮气在0.3MPa压强下，0.5h压降应不大于0.01MPa。 d）液相介质管线密封性：使用水在1.5MPa压强下，0.5h压降应不大于0.1MPa。
4.5联锁报警系统
联锁报警系统应符合用户设计规格书和SH3063的要求。
4.5.1联锁报警功能
当可燃气体浓度达到爆炸下限值（L.E.L)或当有毒、有害气体浓度达到长期接触限值（TLV)时：发出报警信号，启动换气风扇。 4.5.2联锁报警系统组成
包括可燃气体检测器、有毒气体检测器、有害气体检测器、报警控制箱、可编程控制器、报警灯、报警笛等。 4.5.3联锁报警系统设计、安装
联锁报警系统设计、安装应符合HG/T20511和SH3063的要求。 4.6小屋安全要求 4.6.1推杆式逃生锁应保证分析小屋内工作人员在紧急情况下，用手和身体任何部位推（压)开启杆即可将门锁开启，开启应非常容易且完全没有任何误操作。 4.6.2A型（基本型）)与B型（增强保温型)小屋系统防爆电器符合4.3的要求。 4.6.3C型（增强防爆型)小屋系统室内正压应控制在10Pa～30Pa。
5 GB/T25844—2010
4.6.4仪表管线系统密封性应符合4.4.6要求。 4.6.5联锁报警应符合4.5要求。
5试验方法
5.1小屋本体 5.1.1外观
按4.2.8的要求用目测、感观方法检查外观质量。 5.1.2防漏雨试验
防漏雨试验时，向分析小屋本体房顶及墙体喷水0.5h，屋内应无漏水现象。 5.1.3抗变形试验
吊车起吊落地两次，观察小屋本体无变形。 5.2公用工程及分析系统工程 5.2.1外购件检验
开箱检验外购件产品出厂合格证、防爆合格证、使用说明书和发货清单，并依据发货清单检验产品及备件数量。
观察外购件表面，检验其是否受损。 5.2.2配电试验
通断配电开关数次，看灯、风扇、空调是否能正常启动和停止。 5.2.3照明试验
按本标准4.3.2的要求试验，打开照明开关，开启所有照明灯具，检验工作照度是否大于2501x。 一小时后关闭照明开关并断开电源，这时，事故应急照明自动开启，检验事故应急照度是否大于501x。 5.2.4空调、通风、采暖试验
按4.3.3的要求，关闭门窗，打开空调开关，0.5h后在小屋中心测量小屋内温度，达到空调制冷设定值。此后，关闭空调开关，打开风扇，换气0.5h后测量小屋内温度，应恢复至空调制冷前温度。
暖气密封试验：关闭暖气出口阀，将空气接人暖气入口，当空气压力表指示为0.3MPa，关断气源，观察0.5h内空气压力表的压降，压降应不大于0.01MPa。 5.2.5仪表管线系统密封性试验
按下列要求对仪表管线系统密封性进行试验，试验结果须符合4.4.6的要求。 a）关闭载气、标气进人仪表阀门，将氢气接人气路盘载气人口，调节稳压阀，当载气压力表指示为
0.3MPa，关断气源，观察0.5h内载气压力表的压降。 b）关闭样品进人仪表阀门，将空气接人样品处理系统样品入口（无样品处理系统时，接人气路盘
样品人口），当空气压力表指示为0.3MPa时，关断气源，观察0.5h内空气压力表的压降。 c) 关闭仪表空气进入仪表阀门，将空气接入仪表空气总管，调节稳压阀，当空气压力表指示为
0.3MPa，关断气源，观察0.5h内载气压力表的压降。
