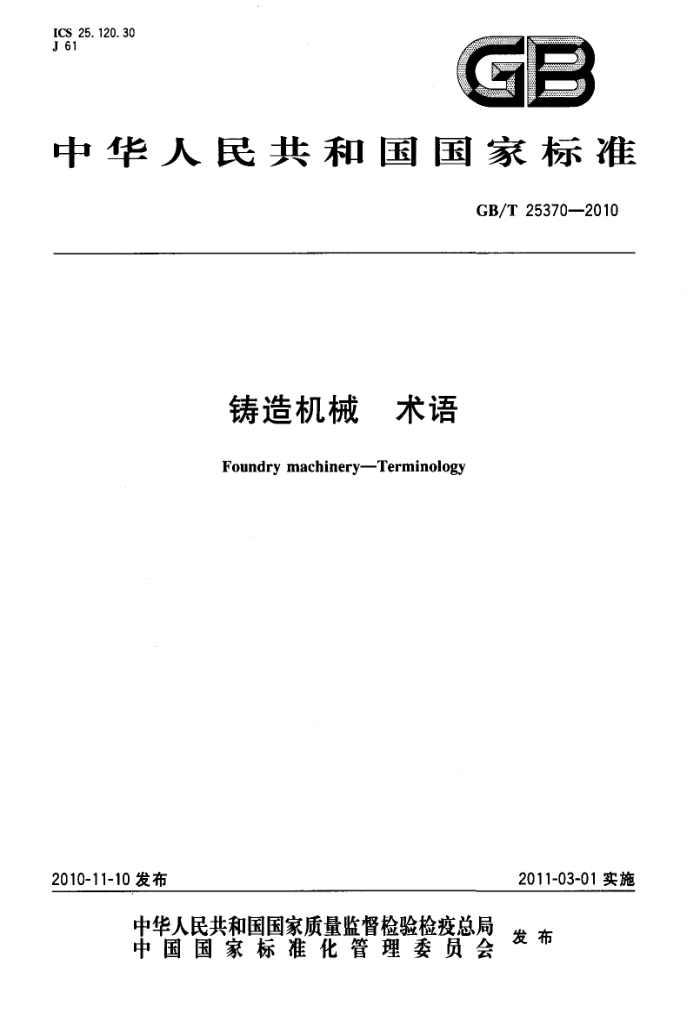

ICS 25.120.30 J 61
389388
中华人民共和国国家标准
GB/T25370—2010
铸造机械 术语 Foundry machineryTerminology
2011-03-01实施
2010-11-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 25370—2010
前 言
本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186)归口。 本标准起草单位：济南铸造锻压机械研究所有限公司、青岛铸造机械集团公司、青岛青力环保设备
有限公司、青岛中智达环保熔炼设备有限公司、青岛双星铸造机械有限公司。
本标准主要起草人：卢军、吴正涛、陈月芳、于仁先、段金挺、丁仁相
一 GB/T25370—-2010
铸造机械术语
1范围
本标准规定了铸造机械专业（包括砂处理、熔炼浇注、造型制芯、落砂清理、特种铸造等设备）常用术语和定义。
本标准适用于铸造机械专业，供专业领域的标准制定、技术文件的编写和有关科技文献的出版物等使用。 2砂处理设备 2.1原砂烘干设备 2.1.1
卧式烘砂滚筒horizontalbarrel，revolvingdrier 湿砂沿滚简内的螺旋状槽或叶片翻滚前进，使其不断与通入的热气流相接触而被烘于的装置。
2.1.2
热气流烘砂装量hotpneumatictubedrier 用热气流输送和烘干湿砂的装置，主要由鼓风机、发送器、分离器、热风炉等部分组成。
2.1.3
沸腾床fluidizedbed 从底部吹人气流使粒状物料悬浮翻腾的槽状或简状设备。在铸造中常用于旧砂沸腾冷却，新砂、粘
土等物料的沸腾输送，熔模的沸腾挂砂制壳等。 2.1. 4
振动沸腾烘砂装置vibratingfluidized-beddrier 湿砂沿带孔的振动槽跳跃前进，同时鼓人热气流，使砂子在沸腾状态下烘干的装置。
2.2旧砂处理设备 2.2. 1
磁力分离设备magneticseparator 利用永磁或电磁铁的磁力吸走铁质杂物的设备。
2.2.2
电磁带轮electromagneticpulley 带式输送机的主动轮制成电磁滚筒的磁力分离设备。
2.2.3
永磁带轮permanent-magneticpulley 带式输送机的主动轮制成永磁滚简的磁力分离设备。
2.2.4
带式电磁分离机belt-typeelectromagneticseparator 在带式给料机的头尾轮之间装有电磁铁的磁力分离设备。
2.2.5
带式永磁分离机belt-typepermanent-magnetseparator 在带式给料机的头尾轮之间装有永磁块的磁力分离设备。 GB/T25370—2010
2.2.6
电磁分离滚筒electromagneticdrum 旋转的由非磁性材料制成的空心滚简与简内固定不动的电磁铁组成的磁力分离设备。
2.2.7
永磁分离滚筒 permanent-magnet drum 旋转的由非磁性材料制成的空心滚筒与筒内固定不动的永磁块组成的磁力分离设备。
2.2.8
筛砂机riddle 利用一定孔径的筛网通过振动或其他方式去除砂中粗颗粒和杂物的设备。
2.2.9
滚筒筛 rotaryscreen 利用筛网构成的滚简，在旋转时对筒内的物料进行筛分的机械。
2.2.10
滚筒破碎筛drumbreakerscreen 旧砂在旋转滚筒内筛分时兼有破碎砂块作用的筛砂机。
2.2. 11
振动筛vibratingscreen 筛体支承在弹性机件上，受激振器产生周期变化的激振力，使筛体上的物料进行筛分的机械。
2.2.12
惯性振动筛inertialvibratingscreen 筛体支承或吊挂在弹性机件上，依靠筛体上的偏心轴或双轴机械激振器产生激振力使筛体振动的
振动筛，分单轴与双轴两种。 2.2.13
自定中心振动筛self-centeringvibratingscreen 利用带轮偏心或轴承偏心，使带轮的几何中心在振动时保持基本不动的单轴惯性振动筛。
2.2.14
直线振动筛straightlinevibratingscreen 筛体由一对振动电机或双轴机械激振器驱动，能作定向振动的振动筛。
2.2.15
共振筛 resonance screen 筛体在接近共振状态下振动的振动筛。
2.2.16
摆动筛oscillatingscreen 筛体作往复摇摆运动，使筛体上的物料进行筛分的机械。
2.2.17
振动沸腾冷却装置vibratingfluidized-bedcooler 热砂沿带孔的振动槽跳联前进，同时鼓风使砂子在沸腾状态下冷却的装置。
2.2.18
冷却提升机coolingelevator 提升并冷却热砂的设备。热砂在提升到顶部后，大部分被挡板阻挡回落，与逆向的冷空气多次接触
而逐渐冷却。 2 GB/T25370—2010
2.2. 19
双盘冷却机multi-cooler 热砂在两个相互贯通的圆盘上，被两组转向相反的刮板搅拌同时鼓风而使其冷却的机械。
2.2.20
破碎机crushingmachine，crusher 应用机械能将大块物料解体成小块或颗粒的机械。
2.2.21
式破碎机jawcrusher 靠两块颚板在开合的周期运动过程中，挤碎物料的机械。
2. 2.22
辑式破碎机rollcrusher 靠两辊筒转动时的磨擦作用将物料带人辊简的夹缝中，使物料受到连续挤压而破碎的机械。
2.2.23
锤式破碎机hammermill 物料进人机壳内，受高速旋转的转子上铰接悬挂着许多小锤或耐磨金属叶片的冲击而使物料破碎
的机械。 2.2.24
反击式破碎机impactcrusher 物料进人机壳内，受高速旋转的锤头打击和相互撞击，并抛掷到反击板上进一步受到冲击而破碎的
机械。 2.2.25
砂块破碎机sandlumpbreaker 利用振动和砂块间的撞击磨擦，对旧砂砂块进行破碎的机械。
2.2.26
旧砂再生设备sandreclamationequipment 通过焚烧、风吹、水洗或机械方法处理旧砂，能接近或达到新砂性能的设备。
2.2.27
旧砂干法再生设备drytypesandreclamationequipment 采用加热、风吹、机械等方法的旧砂再生设备。
2.2.28
旧砂湿法再生设备 wet type sand reclamation equipment 采用水洗方法的旧砂再生设备。
2.2.29
砂冷却器sandcooler 使热态再生砂冷却至一定温度的设备。
2.3混砂、松砂设备 2.3. 1
混砂机sandmixer 使型（芯)砂中各组分均匀混合，并使粘结剂有效地包复在砂粒表面的混制设备。
2.3.2
间歇式混砂机batchmixer 加料、混制、卸出型（芯)砂顺序进行的混砂机。 GB/T25370—2010
2.3.3
连续式混砂机continuousmixer 加料、混制、卸出型（芯）砂同时进行的混砂机。
2.3.4
辗轮混砂机rollermixer 由垂直的主轴带动刮板和辗轮在辗盘上旋转进行混砂作业的混砂机。对型（芯）砂中各组分兼有搅
拌、辗压和揉搓作用。 2.3.5
辗轮 roller 水平轴上装有能转动的轮形部件，混砂时起辗压和揉搓作用。
2.3.6
刮板plough，mullerplow 平面或曲面形的零件，混砂时对砂流起揽拌、导向和砂的作用。
2.3.7
双摄盘混砂机multi-mull 由两个同样盘径的相互贯通的辗轮机构组合成一体的连续式混砂机。
2.3.8
辊轮转子混砂机 intensivemixer 由辗轮、刮板和混砂转子在辗盘上进行混砂作业的混砂机。
2.3.9
混砂转子（松砂转子）mixingrotor 在回转体盘上垂直安装若干根圆棒或叶片的部件，混砂时高速旋转起混合和松散作用。
2.3.10
转子混砂机 rotatormixer 由刮板和混砂转子在辗盘上进行混砂作用的混砂机。
2. 3. 11
摆轮混砂机 speed-muller 由旋转的圆盘带动的刮板和沿辗盘围圈滚动的摆轮在机体内进行混砂作用的混砂机。
2. 3. 12
摆轮centrifugalwheel 垂直轴上装有能水平转动的扁轮形部件，混砂时由于离心力作用摆向侧壁，辗压被刮板抛起的
砂流。 2.3.13
叶片混砂机blademixer 由水平轴带动叶片在槽体内旋转搅拌或垂直轴带动叶片在辗盘上旋转搅拌的混砂机。
2.3.14
滚筒混砂机rotarymuller，barrelmixer 由刮板、辗轮和松砂轮等装在旋转的卧式滚筒内进行混砂作业的混砂机。
2.3. 15
高速涡流混砂机turbodiscmixer，highspeedimpellermixer 粘结剂在高速旋转叶片作用下雾化后与砂流混合的混砂机。常用于混制树脂砂。
4 GB/T25370—2010
2.3.16
碗形混砂机（球形混砂机）spheroidalbowlmixer，superbowlmixer 混砂机壳体为半球形的高速间歇式叶片混砂机。
2.3.17
树脂自硬砂混砂机 no-bake resin sand mixer 利用叶片搅拌，使树脂均匀包覆在砂粒上的混砂设备。
2.3. 18
砂温调书器 sand temperaturemodulator 混砂前使原砂或再生砂的温度控制在一定范围内的装置。
2.3.19
粘结剂预热器binderpre-heater 对进入混砂机前的粘结剂进行预热到一定范围内使其黏度稳定的装置。
2.3.20
松砂机aerator，sandcutter 破碎、松散型砂，降低其容积密度，从而提高型砂性能的设备。
2.3.21
梳式松砂机comb-typesandcutter 利用高速旋转的转盘上装有梳子状的撞齿，梳松并将型（芯）砂抛向具有弹性的挡砂条而使型（芯）
砂松散的机器。 2.3.22
叶片式松砂机bladeaerator 利用高速旋转的装有辐射叶片的轮子，打松并将型（芯）砂抛向具有弹性的挡砂条而使型（芯）砂松
散的机器。 2.3.23
带式松砂机belt-typeaerator 利用高速运行的梳齿皮带，梳松并将型（芯）砂抛向挡帘，而使型（芯）砂松散的机器。
2.3.24
轮式松砂机 wheel-type aerator 利用高速旋转的松砂轮，切割、破碎并将型（芯）砂抛向具有弹性的挡砂条而使型（芯）砂松散的
机器。 2.4给料、定量设备 2.4.1
给料机（给料器）distributor，mechanicalfeeder 连续均匀控制松散物料流量并可作极短距离输送的机械，停止给料时具有闸门作用。
2.4.2
带式给料机beltfeeder 利用导料槽出口面积大小和带速来控制松散物料流量的短程带式输送机。
2.4.3
振动给料机vibratingfeeder，vibratingdistributor 利用激振器产生的激振力，使给料机槽体产生振动，调节槽体倾斜度和振幅来控制松散物料流量的
给料机。
D GB/T25370—2010
2.4.4
电磁振动给料机electromagneticvibratingfeeder 利用电磁振动器产生激振力，使给料机槽体高速振动，调节槽体倾斜度和电磁线圈中电流的大小来
控制松散物料流量的给料机。 2.4.5
螺旋给料机 screwfeeder 改变转速或输送时间来控制粉末或粒状物料流量的给料机。
2.4.6
墨形给料机 rotaryfeeder 利用带有均布叶片的转子在壳体内转动，物料从上口进、下口出的给料机。
2.4.7
圆盘给料机 ldisk feeder,platefeeder 在料斗下方依靠绕垂直轴转动的水平圆盘，利用调整套与圆盘的间距大小和刮板的不同导向位置
控制松散物料从圆盘上连续均匀卸出的机械。 2.4.8
振动给料斗vibratingbindischarger 由斗体、活化锥、激振器、弹性元件等组成振动机件，它与料斗弹性连接，在激振器作用下斗体与活
化锥产生振动，用其排出料斗内的物料，兼有破拱闸门作用。 2.4.9
定量器proportioner 按重力、容积或时间度量控制液体或松散物料的计量装置。
2. 4.10
杠杆式定量器lever-typeproportioner 按重力法计量的间歇式定量装置。利用机械衡器中的杠杆秤的作用原理制成的箱式或料斗式的定
量器。 2.4.11
栅格式定量器 grid-type proportioner 按容积法计量的间歇式定量装置。利用一个箱形体的上下口各装有一个固定的和一个可开闭的栅
格，来控制松散物料的定量器。 2.5气力输送 2.5.1
气力输送装置pneumaticconveyor 在封闭管道内，利用流动空气输送砂子或松散物料的装置。
2.5.2
吸送式气力输送装量 suctionconveyor 在封闭管道内，依靠低于大气压力的气流输送松散物料的装置。
2.5.3
压送式气力输送装重 compressed air conveyor 在封闭管道内，依靠高于大气压力的压缩空气输送松散物料的装置。
2.5.4
脉冲式气力输送装量 air pulse conveyor 压送式气力输送装置。在封闭管道内，将连续的料柱不断切割成料-气间断的柱塞流输送松散物料
的装置。 6
