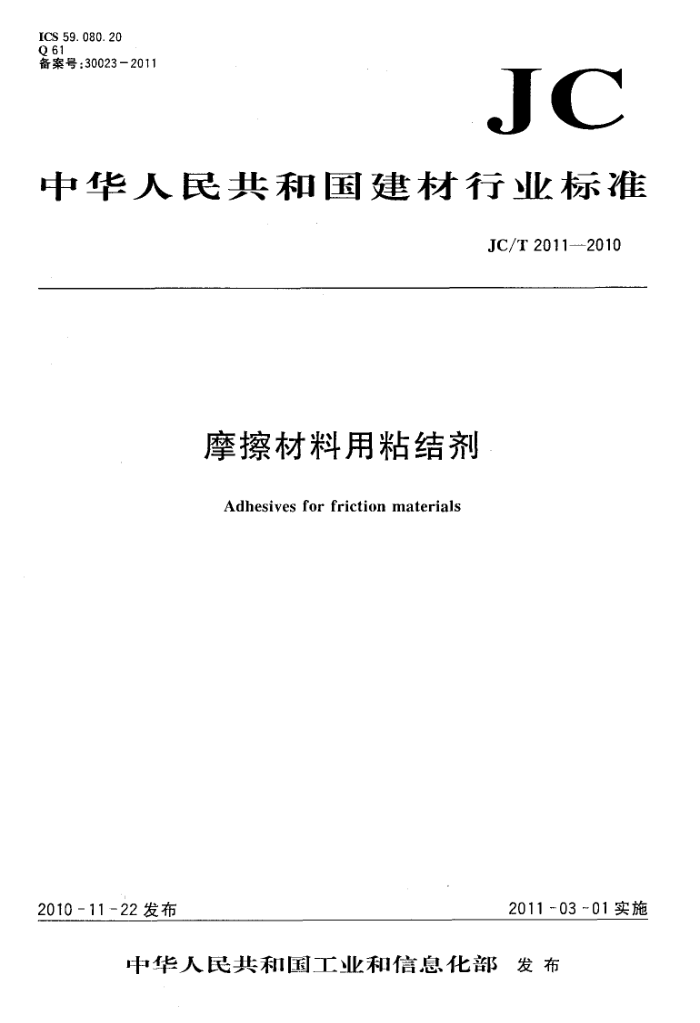

ICS 59.080.20 Q 61 备案号：30023－2011
JC
中华人民共和国建材行业标准
JC/T 2011-2010
摩擦材料用粘结剂
Adhesives for friction materials
2011~03~01实施
2010-11-22发布
中华人民共和国工业和信息化部发布 JC/T 20112010
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会（SAC/TC406)归口。 本标准起草单位：山东圣泉化工股份有限公司、咸阳非金属矿研究设计院。 本标准主要起草人：石志刚、焦红斌、张志敏。 本标准为首次发布。
一 JC/T2011—2010
摩擦材料用粘结剂
1范围
本标准规定了摩擦材料用粘结剂的分类、要求、试验方法、检验规则、标志、包装、运输与贮存。 本标准适用于摩擦材料用粘结剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T606 化学试剂水分测定通用方法卡尔·费休法 GB/T1232.1未硫化橡胶用圆盘剪切粘度计进行测定第一部分：门尼粘度的测定 GB/T2793 胶粘剂不挥发物含量测定法 GB/T2794 胶粘剂粘度的测定 GB/T2916 塑料 氯乙烯均聚和共聚树脂用空气喷射筛装置的筛分析 GB/T 4498 橡胶灰分的测定 GB/T 6678 化工产品采样总则 GB/T6680 液体化工产品采样通则 GB/T 7124 胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料） GB/T 8658 乳液聚合型苯乙烯-丁二烯橡胶生胶结合苯乙烯含量的测定折光指数法（ISO2453：
1991,IDT)
GB/T 24131 生橡胶挥发分含量的测定 GB/T 24411 摩擦材料用酚醛树脂 HG/T2501 酚醛树脂pH值的测定 SH/T1157 丁睛橡胶中结合丙烯睛含量的测定
3分类
摩擦材料用粘结剂按形态和用途分为三类。I类（酚醛树脂)按形态和改性物又分为四个型号，I1类（橡胶)按橡胶品种和特征信息分为五个型号。分类及型号见表1。
表1粘结剂分类及代号
型 号 PF-FM 10 PF - FM 20 PF- FM 11 PF-FM 21
粘结剂名称及形态
用 途
类别
固体酚醛树脂液体酚醛树脂固体改性酚醛树脂液体改性酚醛树脂
酚醛树脂
I类
内部粘结
酚醛树脂
改性酚醛树脂
1 JC/T2011—2010
表1(续）粘结剂名称及形态苯乙烯-丁二烯橡胶(SBR)
用 途
类别
型 号 SBR 1'500 SBR1502
内部粘结
Ⅱ类 NBR 1 704
橡胶
丙烯腈-丁二烯橡胶（NBR)
NBR2707 NBR 3 604 LA-1
钢背或蹄铁粘结
胶粘剂
Ⅲ类要求
4
4.1 摩擦材料用I类粘结剂的要求 4.1.1 固体树脂的要求应符合表2的规定。
表 2 固体树脂的要求
流动度 游离酚含 水分（质量 灰分（质册 六次甲基四胺 筛余物
聚合时问
分数)/% 分数)/% 含量（质量
（质量分数）
(0.075mm)
型 号 (150℃)
/mm
分数)/%
/%
/%
/s
PF-FM 10 20~110 12.5~90.0
5.0~14.0 （更小范围由供需双方商定）
（更小范围 （更小范围由供需双 由供需双方
Λ5.0
1.5
3.5
≤2.0
PFFM 11 方商定） 商定)
注：特殊规格由供需双方商定。
4.1.2 液体树脂的要求应符合表3的规定。
表3 液体树脂的要求
pH值 水溶性/(25℃)
固含量（质量分数)/% ≥55.0 ≥30.0
游离酚含量（质量分数）/%
水分（质量分数)/% ≤30.0 ≤10.0
粘度（25℃） /(mPa · s)
型 号
（质量分数）/%
≤7 <7
≥7.0
≥200
PF-FM 20 由供需双
方商定
PF-FM21
注：特殊规格由供需双方商定。
4.2摩擦材料用Ⅱ类粘结剂的要求 4.2.1苯乙烯一丁二烯橡胶（SBR)应符合表4的要求。
2 JC/T20112010
表4 苯乙烯-丁二烯橡胶（SBR）的要求
拉断伸长率
挥发分 灰分 结合苯乙烯 生胶门尼粘度混炼胶门尼粘度 拉伸强度 【质量分数质量分数】 （质量分数） /ML(1+4) /ML(1+-4) (145℃×35min) (145℃
型
X35min)/% ≥400
100℃ ≤88 ≤93
/MPa ≥23.0 ≥24.5
100℃
/%
/%
/%
SBR1500 ≤1.00 ≤0.50 22.5~24.5 45~59 SBR1502 ≤0.90 0.50 22.5~24.5 44~56
≥330
注：特殊规格及其他性能要求由供儒双方商定。
4.2.2 丙烯睛-丁二烯橡胶（N13R）应符合表5的规定。
表5 丙烯晴-丁二烯橡胶（NBR)的要求
拉断伸长率
拉伸强度
(质量分数)/% /ML(1+4)100℃ 分数)/% (145℃X35min) (145℃×35min) 灰分（质量
结合芮烯脂 生胶门尼粘度 挥发分（质量
型
分数)/%
/% ≥390 ≥425 ≥400
/MPa ≥22.0 ≥27.0 ≥27.5
40~65 70~120 40~65
≤0.80 ≤1.00 ≤0.80
NBR 1 704 17~20 NBR 2707 27~30 NBR3604 36~40
≤1.00
注：特殊规格及其他性能要求由供儒双方商定。
4.3 摩擦材料用Ⅲ类粘结剂的技术要求
胶粘剂的要求应符合表6的规定。
表6胶粘剂的要求
剪切强度/MPa
代 号 粘度（25℃)/(mPa·s) 不挥发物(质量分数)/%
250℃ ≥4. 0
室温 ≥18.0
40±5
LA-1 注：特殊规格由供需双方商定。
3000~8000
5 试验方法
5.1 酚醛树脂部分性能的测定
酚醛树脂的聚合时间、流动度、游离酚含量、灰分、六次甲基四胺含量、固含量、水溶性的测定按 GB/T24411中规定的方法进行。 5.2水分的测定
按GB/T606进行。 5.3粘度的测定
按GB/T2794进行。 5.4筛余物的测定
按GB/T2916进行。
