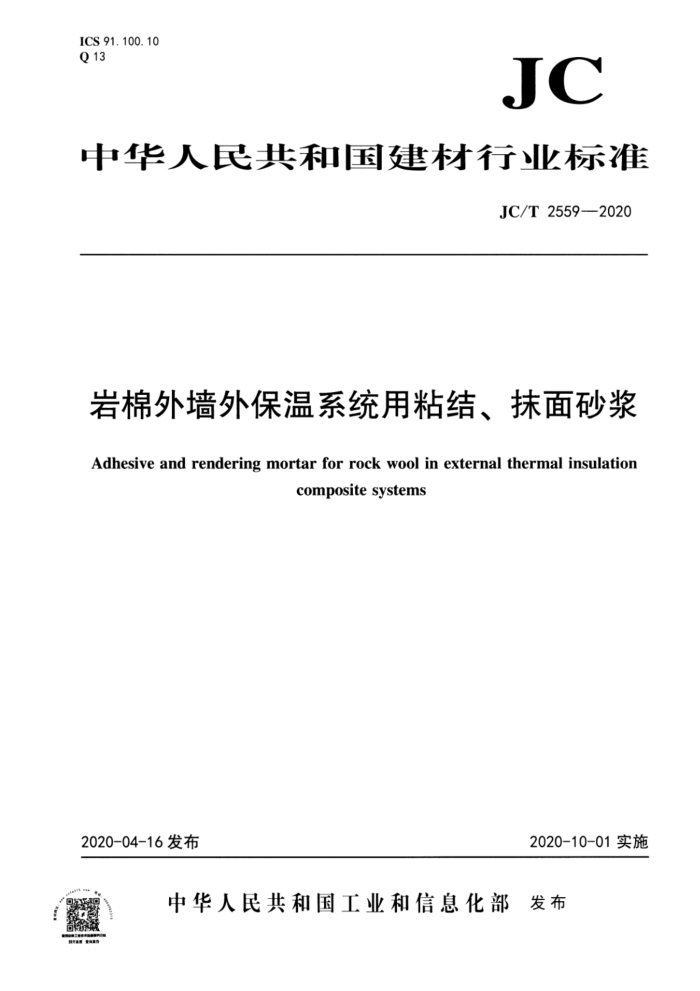

ICS 91.100.10 Q 13
JC
中华人民共和国建材行业标准
JC/T 2559—2020
岩棉外墙外保温系统用粘结、抹面砂浆
Adhesive and rendering mortarfor rock wool in external thermal insulation
compositesystems
2020-10-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JC/T2559—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：北京建筑材料科学研究总院有限公司、江苏省苏中建设集团股份有限公司、
北新集团建材股份有限公司、河南省水利第一工程局、建筑材料工业技术情报研究所。
本标准参加起草单位：北京金隅砂浆有限公司、北京市预拌砂浆工程技术研究中心、江苏卧牛山保温防水技术有限公司、河北三楷深发科技股份有限公司、北京宝辰联合科技股份有限公司、广东龙湖科技股份有限公司、瓦克化学（中国)有限公司、武汉赛凯龙节能技术有限公司、唐山盾石干粉建材有限责任公司、北京万兴建筑集团有限公司、北京金隅节能保温科技（大厂）有限公司、北京建筑材料检验研究院有限公司、内蒙古璐克新型建材有限公司。
本标准主要起草人：章银祥、张伟、韩全卫、黄天勇、唐小卫、刘东、王义、滕伟广、张同坤、姚斌、魏宪田、朱立德、刘蓉蓉、陈小朝、郭胜红、田胜力、梁旭、冯秀艳、刘朋、郝建江、鄂君慧、李樊、申富强、王连明、李国斌。
本标准为首次发布。 JC/T2559—2020
岩棉外墙外保温系统用粘结、抹面砂浆
1范围
本标准规定了岩棉薄抹灰外墙外保温系统用粘结砂浆和抹面砂浆的术语和定义、分类和标记、一般要求、技术要求、试验方法、检验规则以及产品合格证、使用说明书、包装、运输和贮存。
本标准适用于岩棉薄抹灰外墙外保温系统用粘结砂浆和抹面砂浆。
规范性引用文件
1
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T8170数值修约规则与极限数值的表示和判定 GB/T25975建筑外墙外保温用岩棉制品 GB/T29906一2013模塑聚苯板薄抹灰外墙外保温系统材料 BB/T0065干混砂浆包装袋 JC/T681 行星式水泥胶砂搅拌机 JG/T483岩棉薄抹灰外墙外保温系统材料 JGJ63混凝土用水标准 JGJ/T70—2009 建筑砂浆基本性能试验方法标准
3术语和定义
GB/T25975界定的以及下列术语和定义适用于本文件。
3. 1
岩棉薄抹灰外墙外保温系统 external thermalinsulationcompositesystemsbasedonrockwool 由岩棉板（条）、锚栓和粘结砂浆、抹面砂浆、玻纤网、饰面材料等组成的保温系统，置于建筑物外
墙外侧，与基层墙体采用锚固和粘结方式固定，必要时采用托架、护角等配件
注：抹面砂浆的厚度为4mm~7mm。
3. 2
粘结砂浆adhesiveforrockwool 由水泥基胶凝材料、高分子聚合物材料、细集料和添加剂等组成，用于将岩棉板（条）粘贴于基层墙
体上的材料。 3. 3
抹面砂浆 renderingmortarforrockwool 由水泥基胶凝材料、高分子聚合物材料、细集料和添加剂等组成，具有一定变形能力和良好粘结性
能，用于岩棉板（条）外表面，起找平与防护作用的材料。 3. 4
弯拉抗裂性 主anti-crackingofrenderingmortar
1 JC/T2559—2020
采用弯拉试验测试的净位移值表征的抹面砂浆抗裂性能。
4 分类和标记
4.1分类
按用途：粘结砂浆（代号A）和抹面砂浆（代号R）。 按组分：单组份砂浆（代号S)和双组份砂浆（代号D）。
4.2标记
岩棉外墙外保温系统用砂浆按产品名称、类型、组份、标准编号顺序标记。 示例：单组份粘结砂浆标记为：
单组份粘结砂浆ASJC/T2559—2020
5一般要求
本标准包含的产品不应对人体、生物和环境造成有害的影响，涉及与使用有关的安全与环保问题，应符合我国相关标准和规范的规定。
6技术要求
6.1外观
干粉状物料应均匀、无杂质、无结块；配套液料经搅拌后应色泽均匀，无杂质、无沉淀、不分层。 6.2粘结砂浆
粘结砂浆性能应符合表1的规定。
表1 粘结砂浆性能指标
性能指标
项目
岩棉板
岩棉条
原强度
≥600 ≥300 ≥600
拉伸粘结强度 (与水泥砂浆)/kPa
浸水48h，干燥2h 浸水48h，干燥7d
耐水强度
原强度
≥100 ≥60 ≥100
拉伸粘结强度 [与岩棉板(条)]/kPa
≥10. 0
浸水48h，干燥2h 浸水48h，干燥7d
耐水强度
1.5~4.0
可操作时间/h
6.3抹面砂浆
抹面砂浆性能应符合表2的规定。
2 JC/T2559—2020
表2抹面砂浆性能指标
性能指标
项目
岩棉板
岩棉条 ≥100 ≥60 ≥100 ≥100
原强度
浸水48h，干燥2h 浸水48h，干燥7d
拉伸粘结强度/kPa
耐水强度
≥10. 0
耐冻融强度
压折比抗冲击性不透水性吸水量/（g/m) 可操作时间/h
≤3. 0 3J级
试样抹面层内侧无水渗透
≤500 1.5~4.0
6.4抹面砂浆的弯拉抗裂性
必要时，按照附录A的要求进行弯拉抗裂性试验。无网试件净位移值宜不小于3.0mm。
7试验方法
7.1试验条件
试验环境为空气温度(23土5)℃、相对湿度(50土10)%。标准养护条件为空气温度(23土2)℃、相对湿度（50土5）%。砂浆试样、拌合水及试模等仪器的温度应与室温相同。 7.2数值修约
在判定测定值或其计算值是否符合标准要求时，应将测试所得的测定值或其计算值与标准规定的极限值作比较，比较的方法采用GB/T8170中规定的修约值比较法， 7.3试验准备 7.3.1 试验用材料 7.3.1.1 拌合水应符合JGJ63的要求。 7.3.1.2 岩棉板（条）应符合GB/T25975，其中，岩棉板应不小于TR10的性能指标要求。 7.3.1.3 界面剂应符合JG/T483的要求。 7.3.1.4界面砂浆应符合下列要求：
a) 质量比为：干粉料：配套液料=1:0.8； b) 干粉料的质量比为：P.042.5水泥：II级粉煤灰：重钙粉：HPMC4万：有机硅增水粉=350:150:500:3:2； c) 配套液料的质量比为：VAE乳液：水=350：450。
7.3.1.5 水泥砂浆试块应符合JGJ/T70-2009中10.0.3的要求。 7.3.1.6 玻纤网应符合GB/T29906一2013中5.5的要求，单位面积质量宜为180g/m。
3
