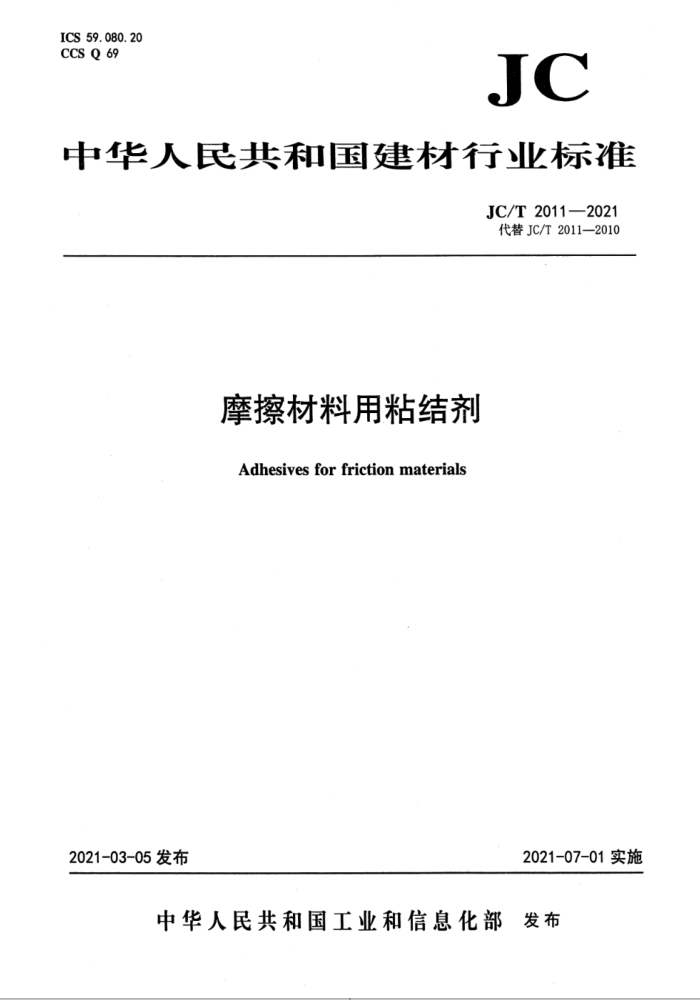

ICS 59.080.20 CCS Q 69
JC
中华人民共和国建材行业标准
JC/T 2011—2021 代替JC/T2011—2010
摩擦材料用粘结剂
Adhesivesforfrictionmaterials
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部 3发布 JC/T2011—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T2011一2010《摩擦材料用粘结剂》，与JC/T2011一2010相比，除结构调整和编辑性改动外，主要技术变化如下：
a）修改了范围，将“适用于摩擦材料用粘结剂”修改为“主要适用于摩擦材料生产用有机型粘结
剂”（见第1章，2010年版的第1章)； b） 将酚醛树脂分类由“酚醛树脂”和“改性酚醛树脂”修改为“固体酚醛树脂”和“液体酚醛树
脂”，其中“液体酚醛树脂”分为“水溶性液体酚醛树脂”和“溶剂型液体酚醛树脂”（见第 4章，2010年版的第3章)；
c）* 将丙烯睛-丁二烯橡胶(NBR的分类“NBR1704、NBR2704、NBR3604”修改为“中结合丙烯腈、
中高结合丙烯睛，高结合丙烯睛（见表1）”； d）将“胶粘剂”分类修改为“丁腈改性酚醛树脂胶粘剂”和“纯酚醛树脂胶粘剂”（见表1，2010
年版的表1)； e)* 将固体酚醛树脂的流动度指标由“12.5～90.0”修改为“12.580.0”；游离酚含量指标由“≤
3.5%”修改为“≤3.0%”；灰分指标由“≤2.0%”修改为“≤1.0%”（见表2，2010年版的表2)；
f) 增加了固体酚醛树脂乙醇不溶物的指标及检测方法（见表2和6.2)； g) 增加了液体酚醛树脂游离醛含量指标及检测方法（见表3和6.1)； h) 将胶粘剂要求中剪切强度“室温”，修改为“室温(25土2)℃”（见表6，2010年版的表6)； i) 增加了I类PF-FM10聚合时间及PF-FM20、PF-FM21中游离醛含量的出厂检验（见表7)； j) 将标志中“每批摩擦材料用粘结剂产品应附有产品检验报告”修改为“每批摩擦材料用粘结剂
产品应附有产品检测报告及合格证”（见8.1.2，2010年版的7.1.2)； k) 将“液体产品采用金属桶密封包装”修改为“液体产品采用金属桶、塑料桶或塑料罐密封包装”
（见8.2，2010年版的7.2)； 1) 将“垛高不超过2米”修改为“酚醛树脂固体产品垛高不超过1m，橡胶固体产品垛高不超过
2m”（见8.4.1，2010年版的7.4.1)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归口。 本文件起章单位：咸阳非金属矿研究设计院有限公司、中国建材检验认证集团咸阳有限公司、湖南
博云汽车制动材料有限公司、浙江科马摩擦材料股份有限公司、杭州杭城摩擦材料有限公司、湖北飞龙摩擦密封材料股份有限公司、衡水众成摩擦材料有限公司。
本文件主要起草人：张嘉楠、段亚萍、杨阳、李度成、徐长城、安忠文、吴耀庆、王建、陈克文、 党波。
本文件所代替文件的历次版本发布情况为： —JC/T2011—2010。
I JC/T2011-2021
摩擦材料用粘结剂
1范围
本文件规定了摩擦材料用粘结剂的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本文件主要适用于摩擦材料生产用有机型粘结剂。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T606化学试剂水分测定通用方法卡尔·费休法 GB/T1232.1未硫化橡胶用圆盘剪切黏度计进行测定第1部分：门尼黏度的测定 GB/T2793胶粘剂不挥发物含量的测定 GB/T2794 4胶黏剂黏度的测定单圆筒旋转黏度计法 GB/T 2916 塑料氯乙烯均聚和共聚树脂用空气喷射筛装置的筛分析 GB/T4498.1橡胶.灰分的测定第1部分：马弗炉法 GB/T6678 化工产品采样总则 GB/T 6680 液体化工产品采样通则 GB/T 7124 1·胶粘剂拉伸剪切强度的测定(刚性材料对刚性材料） GB/T8658 乳液聚合型苯乙烯-丁二烯橡胶生胶结合苯乙烯含量的测定折光指数法 GB/T24131.1 生橡胶挥发分含量的测定第1部分：热辑法和烘箱法 GB/T24411摩擦材料用酚醛树脂 GB/T32364塑料酚醛树脂pH值的测定 SH/T1157.2生橡胶丙烯腈-丁二烯橡胶(NBR)中结合丙烯睛含量的测定第2部分：凯氏定
氮法
3术语和定义
本文件没有需要界定的术语和定义。
4分类
摩擦材料用粘结剂按形态和用途分为I类酚醛树脂、ⅡI类橡胶、I类胶粘剂三类。I类酚醛树脂分为固体酚醛树脂和液体酚醛树脂两大类。II类橡胶分为丁苯橡胶(SBR)和丁橡胶(NBR)两大类。IⅢI类胶粘剂分为丁改性酚醛树脂胶粘剂和纯酚醛树脂胶粘剂两大类。粘结剂分类及代号见表1。
1 JC/T2011—2021
表1 粘结剂分类及代号
类别
型号 PFFM 10 PFFM 20 PF-FM 21 SBR 1500 SBR 1502 中结合丙烯腈中高结合丙烯腈高结合丙烯腈
粘结剂名称及形态
用途
固体酚醛树脂
酚醛树脂
I类
液体酚醛树脂液体酚醛树脂
水溶性液体酚醛树脂溶剂型液体酚醛树脂
酚醛树脂
丁苯橡胶(SBR)
内部粘结
Ⅱ类
橡胶
丁腈橡胶(NBR)
LA-1 LA-2
丁腈改性酚醛树脂胶粘剂纯酚醛树脂胶粘剂
类
胶粘剂
钢背或蹄铁粘结
5要求
5.1 摩擦材料用I类粘结剂的要求 5.1.1 固体酚醛树脂的要求应符合表2规定
表2 固体酚醛树脂的要求
聚合时间
型号 (150 ℃) 流动度 游离酚含量 水分 灰分 六次甲基 筛余物
四胺含量 (0. 075 mm) 乙醇不溶物
%
% ≤1.5 ≤1. 0 5.0~14.0 ≤5.0 ≤0.1
%
mm.
%
%
%
PF-FM 10 20~110 12.5~80.0 ≤3. 0
注：特殊规格及其他性能要求由供需双方商定。
5.1.2 液体酚醛树脂的要求应符合表3的规定。
表3 液体酚醛树脂的要求固含量
游离醛含量
型号 黏度(25℃) 水分
pH值 水溶性(25℃)
游离酚含量
%
%
%
mPa · s
%
% ≥200
PF-FM 20 由供需双方 ≤30.0 ≥55. 0
≥7. 0
≤7.0
≤2.0
商定
≥30.0
PF-FM 21
≤10.0
注：特殊规格及其他性能要求由供需双方商定。
5.2摩擦材料用Ⅱ类粘结剂的要求 5.2.1丁苯橡胶(SBR)应符合表4要求。
2 JC/T2011—2021
表4 丁苯橡胶(SBR）的要求
拉伸强度 拉断伸长率 MPa
型号 挥发分 灰分 结合苯乙烯 生胶门尼黏度 混炼胶门尼黏度 (145C,35min)(145℃,35min)
%
%
%
ML (1+4) 100 ℃ ML (1+4)100 ℃
% ≥400 ≥330
SBR 1500 ≤1. 00 SBR 1502 ≤0.90 注：特殊规格及其他性能要求由供需双方商定。 5.2.2 丁腈橡胶(NBR)应符合表5规定。
45~59 44~56
≤88 . ≤93
≥23.0 ≥24.5
≤0.50 22.5~24.5
表5 5丁睛橡胶（NBR）的要求
拉断伸长率
拉伸强度
结合丙烯腈 生胶门尼黏度 挥发分
(145C,35min) (145C,35min) 灰分
型号
% 17~20 17~20 36~41
% ≤0.80 ≤1. 00 ≤0.80
ML (1+4) 100 C
%
MPa ≥22.0 ≥27.0 ≥27.5
% ≥390 ≥425 ≥400
中结合丙烯腈中高结合丙烯睛高结合丙烯腈注：特殊规格及其他性能要求由供需双方商定。 5.3 摩擦材料用Ⅲ类粘结剂的技术要求
40~65 70~120 40~65
≤1. 00
胶粘剂的要求应符合表6规定。
表6 胶粘剂的要求
剪切强度 MPa
不挥发物 (质量分数)
黏度(25℃）
代号
mPas
% 40±5 78±4
室温［(25±2)C]
250 ℃
LA-1 LA-2
≥18.0
3000~8000
≥4. 0
注：特殊规格及其他性能要求由供需双方商定。
试验方法
6
6.1 聚合时间、流动度、游离酚含量、灰分、六次甲基四胺含量、固含量、游离醛含量、水溶性的测定
按GB/T24411进行。 6.2乙醇不溶物 6.2.1仪器设备及试剂 6.2.1.1 烧杯：50mL。 6.2.1.2天平：感量不大于0.001g。 6.2.1.3烘箱：最高温度不低于120℃，控温精确度土2℃以内。
3
