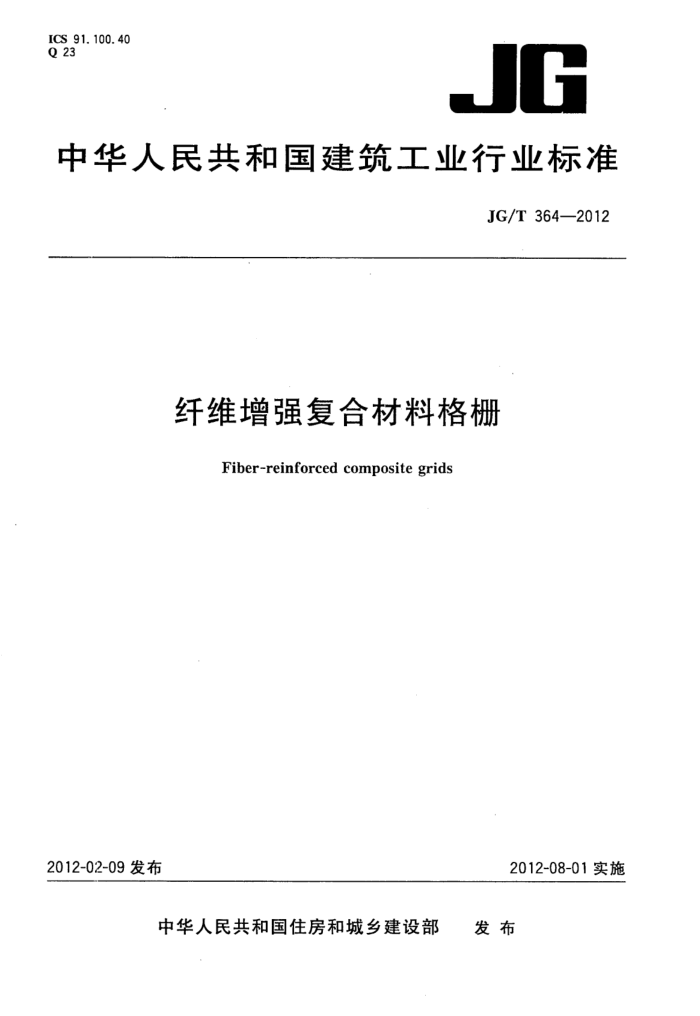

ICS 91. 100. 40 Q 23
JG
中华人民共和国建筑工业行业标准
JG/T364—2012
纤维增强复合材料格栅
Fiber-reinforced composite grids
2012-02-09发布
2012-08-01实施
发布
中华人民共和国住房和城乡建设部 JG/T 3642012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：中冶建筑研究总院有限公司。 本标准参加起草单位：上海大学、四川航天拓鑫玄武岩实业有限公司、南京海拓复合材料有限责任
公司、哈尔滨瀚辰玄武岩纤维有限公司、西南科技大学、河北通辉科技有限责任公司。
本标准主要起草人：杨勇新、岳清瑞、欧阳煜、鲜平、曹柏青、包兆鼎、赵云鹏、王汝恒、戴存武、谢巍。
- JG/T364—2012
纤维增强复合材料格栅
1范围
本标准规定了纤维增强复合材料格栅（简称为纤维格栅)的术语和定义，分类、规格和标记，要求，试验方法，检验规则，标志、包装、运输和贮存。
本标准主要适用于提高结构性能的柔性纤维增强复合材料格栅。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7689.3一2001增强材料机织物试验方法 GB/T18374--2008增强材料术语及定义 GB/T21825--2008玻璃纤维土工格栅
3术语和定义
下列术语和定义适用于本文件。
3. 1
网眼目数 meshnumber 沿经向（纬向）每25.4mm长度内的孔数。
3. 2
极限抗拉承载力 ultimatecapacity 试样发生断裂时所承受的最大荷载。
3. 3
单位宽度抗拉刚度 stiffness 单位宽度试样抵抗弹性变形的能力。
4分类、规格和标记
4.1分类
纤维增强复合材料格栅按纤维的类型分为： a）碳纤维增强复合材料格栅，代号为C； b）玻璃纤维增强复合材料格栅，代号为G； c)） 玄武岩纤维增强复合材料格栅，代号为B。
4.2规格 4.2.1 纤维增强复合材料格栅按目数分为目数1和目数2。 4.2.2纤维增强复合材料格栅按极限承载力分为30kN/m、50kN/m、100kN/m、150kN/m、200kN/m、
1 JG/T364—2012
600kN/m、1000kN/m，其他规格由供求双方共同商定。 4.2.3纤维增强复合材料格栅按宽度分为500mm、1000mm、1500mm和2000mm，其他规格由供求双方共同商定。 4.3标记
纤维增强复合材料格栅按纤维类型、目数、极限抗拉承载力、宽度和标准号进行标记。
□-□--□-JG/T364—2012
宽度（mm） -极限抗拉承载力(kN/m）目数纤维类型
示例：目数为2，极限抗拉承载力为100kN/m，宽度为1500mm的玄武岩格栅，标记为：B-2-100-1500-JG/T364—2012
5要求
5.1外观及尺寸偏差 5.1.1外观应色泽均匀，纤维束排列整齐，表面干净，不应夹有杂物、灰尘和其他污染物。 5.1.2径向和纬向纤维束不应出现缺束、断束等情况；每米宽幅内纬向不应出现大于10cm的网眼抽缩。 5.1.3网眼目数为1的网孔尺寸偏差为士2mm，目数为2的网孔尺寸偏差为士1mm。 5.2力学性能
极限抗拉承载力、断裂伸长率和单位宽度抗拉刚度应符合表1的规定。
表1纤维格栅的力学性能
极限抗拉承载力/（kN/m）
单位宽度抗拉刚度/
断裂伸长率/
纤维类型
>
GPa M 180 35 37
% ≥1.5 ≥2.0 ≥1.8
径向规格中标记值
纬向规格中标记值规格中标记值规格中标记值
碳纤维增强复合材料格栅C 玻璃纤维增强复合材料格栅G 规格中标记值玄武岩纤维增强复合材料格栅B 规格中标记值
6 试验方法
6.1 外观质量
在正常（光）照度下，距离0.5m，目测和使用精度为1mm的量具进行检验。
6.2网眼目数
应按本标准附录A的规定测定。
2
