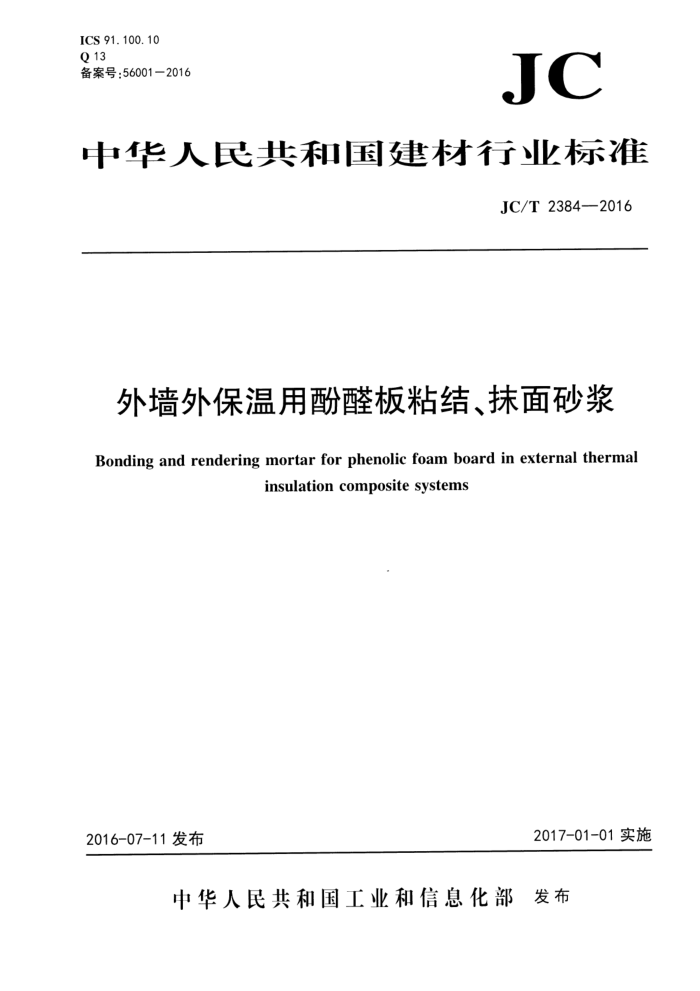

ICS 91.100.10 Q13 备案号：56001—2016
JC
中华人民共和国建材行业标准
JC/T 2384—2016
外墙外保温用酚醛板粘结、抹面砂浆
Bonding and rendering mortar for phenolic foam board in external thermal
insulationcompositesystems
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部发布 JC/T2384—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：建筑材料工业技术监督研究中心、北京建筑材料科学研究总院有限公司。 本标准参加起草单位：北京天维宝辰化学产品有限公司、江苏省苏中建设集团股份有限公司、北京
莱恩斯高新技术有限公司、山东圣泉化工股份有限公司、北京市建筑装饰设计工程有限公司、北京市预拌砂浆工程技术研究中心。
本标准主要起草人：章银祥、韩全卫、李岩凌、王义、朱佑平、孙石、袁国民、乔林、王辉、江明山、王国强、黄天勇、朱立德、部伟军。
本标准为首次发布。
- JC/T2384—2016
外墙外保温用酚醛板粘结、抹面砂浆
1范围
本标准规定了外墙外保温用酚醛板粘结砂浆和抹面砂浆的术语和定义、技术要求、试验方法、检验规则、产品合格证和使用说明书以及包装、运输和贮存。
本标准适用于酚醛板薄抹灰外墙外保温系统的粘结砂浆和抹面砂浆
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 6343 泡沫塑料及橡胶表观密度的测定 GB/T 8810 硬质泡沫塑料吸水率的测定 GB/T 8811 硬质泡沫塑料尺寸稳定性试验方法 GB/T10294 绝热材料稳态热阻及有关特性的测定 防护热板法 GB/T10295 绝热材料稳态热阻及有关特性的测定 热流计法 GB/T 16777 建筑防水涂料试验方法 GB/T17671 水泥胶砂强度检验方法（ISO法） GB/T22235 液体粘度的测定 GB/T29906一2013模塑聚苯板薄抹灰外墙外保温系统材料 JGJ63 混凝土用水标准 JGJ/T70一2009建筑砂浆基本性能试验方法标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
酚醛板薄抹灰外墙外保温系统externalthermalinsulationcompositesystemsbasedonphenolic foam board
置于建筑物外侧，与基层墙体采用以粘结为主、锚固为辅方式固定的保温系统。主要由经界面处理的酚醛板、粘结砂浆、厚度3mm～6mm抹面砂浆、玻璃纤维网格布及饰面材料等组成，系统还包括必要的锚栓，以及可选的护角、托架、防火构造件等配件。 3. 2
酚醛板phenolicfoamboard 由酚醛树脂、发泡剂、固化剂和其他助剂共同反应制得的热固性硬质酚醛泡沫塑料板材。
3. 3
外墙外保温用酚醛板粘结砂浆 bondingmortarforphenolicfoamboardin externalthermal insulation composite systems JC/T2384—2016
由水泥基胶凝材料、高分子聚合物材料、集料和添加剂等组成，专用于将界面处理过的酚醛板粘贴到基层墙体上的粘结材料。简称粘结砂浆。
粘结砂浆分为两种产品形式：--种为单组份干混砂浆：另一种为由液料与粉料组成的双组份砂浆。
3. 4
外墙外保温用酚醛板抹面砂浆renderingmortarforphenolicfoamboardin external thermal insulation composite systems
由水泥基胶凝材料、高分子聚合物材料、集料和添加剂等组成，具有一定变形能力和良好粘结性能，专用于酚醛板薄抹灰外墙保温系统的抹面材料。简称抹面砂浆。
抹面砂浆的产品形式同粘结砂浆。
3. 5
酚醛板专用界面处理材料 interfacetreatingmaterials forphenolicfoamboard 专用于对外墙外保温用酚醛板进行界面处理的材料。产品形式分为两种：一种为液体界面剂，另-一
种为水泥基聚合物界面砂浆（以下简称界面砂浆）。
4技术要求
4.1外观
于粉状物料应均匀、无杂质、无结块等：液料应无破乳、无结块等 4.2粘结砂浆
粘结砂浆力学性能应符合表1规定的要求。
表1粘结砂浆力学性能指标项目
性能指标 ≥0. 6 ≥0. 3 ≥0.6
原强度浸水48h，干燥2h 浸漫水48h，干燥7d 原强度浸水48h，干燥2h 浸水48h，干燥7d
拉伸粘结强度（与水泥砂浆试块)/MPa
耐水强度
≥80，破坏发生在酚醛板内
拉伸粘结强度（与酚醛板）/kPa
≥50 ≥80 1.5~4.0
耐水强度
可操作时间/h
送检单位应提供经过界面处理的酚醛板，界面处理材料及界面处理方法应符合附录B的要求。 4.3抹面砂浆
抹面砂浆性能应符合表2规定的要求。 JC/T2384—2016
表2 抹面砂浆性能指标
项目
性能指标
原强度浸水48h，干燥2h 浸水48h，干燥7d 耐冻融强度
≥80， 破坏发生在酚醛板内
≥50 ≥80 ≥80 ≤3. 0 3J级 ≤500
耐水强度
拉伸粘结强度（与酚醛板）/kPa
压折比抗冲击性吸水量/(g/m) 不透水性可操作时间/h
试样抹面层内侧无水渗透
1.5~4. 0
送检单位应提供经过界面处理的酚醛板，界面处理材料及界面处理方法应符合附录B的要求。
试验方法
5
5.1 试验条件
标准养护条件为空气温度(23土2)℃、相对湿度（50土5)%。试验环境为空气温度（23土5)℃、相对湿度(50土10)%。砂浆试样、拌合水及试模等仪器的温度应与室温相同。在非标准试验环境下试验时，应记录温度和相对湿度 5. 2 2试验准备 5.2.1 试验用配套材料 5.2.1.1 拌合水
按JGJ63的要求。 5.2.1.2 酚醛板
性能指标按附录A的要求，按GB/T29906一2013的要求尺寸裁取酚醛板试样。
5.2.1.3 界面处理材料
按附录B的要求。 5.2.1.4 水泥砂浆试块
按JGJ/T70—2009中10.0.4.1的要求， 5.2.1.5 玻纤网
按GB/T29906—2013中5.5的要求。
