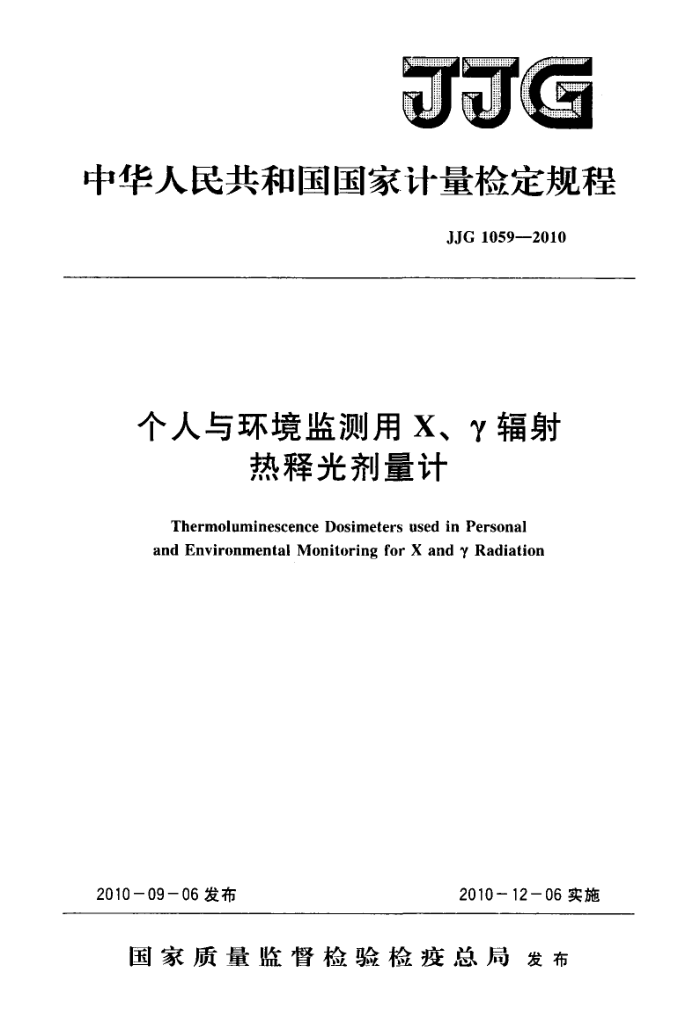

JJG
中华人民共和国国家计量检定规程
JJG 1059—2010
个人与环境监测用X、辐射
热释光剂量计
Thermoluminescence Dosimeters used in Personal and Environmental Monitoring for X and Radiation
2010-09-06发布
2010-12-06实施
国家质量监督检验检疫总局发布 JG 1059r:2010
个人与环境监测用X、 辐射热释光剂量计检定规程 Verification Regulation of Thermoluminescence Dosimeters used in Personal and Environmental
JJG 1059--2010
Monitoring for X and Radiation
本规程经国家质量监督检验检疫总局于2010年9月6日批准，并自
2010年12月6日起施行。
归口单位：全国电离辐射计量技术委员会起草单位：上海市计量测试技术研究院
本规程委托全国电离辐射计量技术委员会负责解释 JJG1059—2010
本规程起草人：
陈建新（上海市计量测试技术研究院）李燕飞（上海市计量测试技术研究院） JJG1059—2010
目 录
范围· 2 引用文献· 3术语和计量单位 3.1术语…· 3.2计量单位…. 4概述·· 5 计量性能要求 6 通用技术要求 7 计量器具控制 7.1 检定条件 7. 2 检定项目 7.3 检定方法· 7. 4 检定结果的处理· 7.5 检定周期附录A剂量当量转换因子附录BX参考辐射的特性和产生条件附录 C 置信区间附录 D 检定证书及检定结果通知书内页格式
(1) (1 ) (1) (1) (2) (3) (3) (3) (3) (3) (5) (5) ( 7 ) (7) (8) (11) (12) (15)
1
.-
.
.. JJG1059-2010
个人与环境监测用X、 辐射热释光剂量计检定规程
1范围
本规程适用于在X、辐射个人和环境剂量监测中使用的X、辐射热释光剂量计（以下简称剂量计）的首次检定、后续检定和使用中检验。适用的辐射量为个人剂量当量Hp（10）、Hp（0.07）和周围剂量当量H*（10），量值范围为0.01mSv～10Sv，光子能量范围为30keV～1.5MeV。
本规程不适用于个人监测和环境监测用X、辐射热释光剂量测量系统的检定。 本规程不适用于配用肢端剂量计的用于个人监测的装置，也不适用于测量β辐射、
中子辐射和宇宙射线辐射装置的检定。
2引用文献
本规程引用下列文献： IEC 61066--2006:Thermoluminescence dosimetry systems for personal and Envi-
ronmentalMonitoring（个人与环境监测用热释光剂量系统）（2006-06）
GB/T12162.1一2000用于校准剂量仪和剂量率仪及确定其能量响应的X和?参考辐射第1部分：辐射特性及产生方法
GB/T12162.2-2004用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第2部分：辐射防护用的能量、范围为8keV～1.3MeV和4MeV～9MeV 的参考辐射的剂量测定
GB/T12162.3一2004用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第3部分：场所剂量仪和个人剂量计的校准及其能量响应和角响应的测定
使用本规程时，应注意使用上述文献的现行有效版本。
3术语和计量单位
3.1术语 3.1.1热释光thermoluminescent（TL)
某些特定物质所具有的特性，即当这些物质经电离辐射或紫外线辐照后再被加热时因受辐照的激发而产生的光发射现象。 3.1.2热释光探测器（简称探测器）thermoluminescent（TL）detector
规定数量的热释光材料，或由热释光材料和非热释光材料配合组成的具有确定质量、形状或尺寸大小的-个固定部件。 3.1.3热释光剂量计（简称剂量计）thermoluminescent（TL）dosimeter
含有一个或数个热释光探测器的被动式测量装置，为便于使用它可能被安置在一个
1 JJG1059-2010
盒套内，以便于佩戴在人员的身体上或放置在测量环境中，从而可用来确定其所放置的位置处或附近的剂量当量。 3.1.4热释光剂量读出仪（简称读出仪）thermoluminescent（TL）dosimeterreader
用来测量由热释光剂量计中的热释光探测器所发出的光线的仪器，基本上包括有一个加热装置、一个测光装置和附属的电子线路。 3.1.5热释光剂量测量系统（简称系统）thermoluminescentdosimetry（TLD）system
为确定剂量当量评定值所使用的热释光剂量计、读出仪和所有的配套设备以及所有的工作程序。 3.l.6周围剂量当量H*（d）ambientdoseequivalent，H*（d）
辐射场中某一点处的周围剂量当量H·（d）是相应的齐向扩展场在ICRU球体内、 逆向齐向场的半径上深度d处产生的剂量当量。
注①：对采用H*（d)形式的监测，推荐的深度d为10mm，此时H'（d)可写为H（10）。 注②：在扩展场中，在所研究的整个体积内光子注量及其角分布、能量分布与实际场中的参考
点具有相同值。在齐向扩展场中，注量及其能量分布同上述扩展场，但其注量是单向的。
3.1.7个人剂量当量Hp（d）personaldoseequivalent，Hp（d)
个人剂量当量Hp（d）是人体表面某一指定点下深度为d处的软组织的剂量当量。 对强贯穿辐射的监测，推荐的深度d为10mm，此时Hp（d）可写为Hp（10）。对弱贯穿辐射的监测，推荐的深度d为0.07mm，此时Hp（d）可写为Hr（0.07） 3.1.8转换因子conversionfactor
用以将空气比释动能转换成相应剂量当量的参数因子，见表2及附录A。
3.1.9评定值Eevaluatedvalue
系统所需测量的量值（如通过使用适当的评定因子F。从热释光读出仪的读出值R 而获得的定向剂量当量H（10）、空气比释动能K。等）。 3.1.10评定因子F，evaluationfactor
用来将热释光读出仪的某一个或一组读出值r转换成要求的评定值E的一个或一组系数。 3.1.11模体phantom
在X和辐射的散射和吸收特性方面用来模仿人体的一种特定的物体。
3.1.12热释光剂量计的预备prepare
为使热释光剂量计（或探测器）满足日常使用的要求而必须的所有的常规处理程序，例如退火、清洁等。 3.1.13热释光剂量计的读出readout
将热释光剂量计置于热释光读出仪中加热并测量其发光量的过程。 3.2计量单位 3.2.1个人剂量当量的计量单位是希沃特，符号：Sv，1Sv二1J·kg-1。 3.2.2空气比释动能的计量单位是戈瑞，符号：Gy，1Gy=1J·kg1。 3.2.3本规程中所用到的其他量均采用国际单位制（SI）单位。另外对辐射能量也可采用电子伏特，符号：eV，1eV=1.602×10"19J，时间单位除秒（s）之外可采用分 2 JJG1059—2010
（min）、时（h）、日（d）和年（a）。
4概述
本规程涉及的剂量计通常由一个或多个热释光探测器和一个便于携带的适宜容器组成。它和热释光剂量读出仪配合使用，再加上所有的配套设备和工作程序，即可构成完整的热释光剂量测量系统。
剂量计受辐照时，热释光探测器吸收并贮存射线的部分能量，.在测读过程中被加热时以可见光的形式释放这部分能量，并为读出仪测得，在一定剂量范围内其发光量与所受辐照的剂量成线性关系。
X、辐射热释光剂量计按其类型和用途可分为个人剂量监测［适用量为Hp（10）、 Hp（0.07）和环境剂量监测［适用H*（10）］两大类。
5计量性能要求
热释光剂量计的主要辐射性能必须满足表1的要求。
表1热释光剂量计辐射性能要求
主要辐射性能
测量条件约10mSv
技术要求 30% 5. 0%
均匀性测量重复性测量非线性
测量范围内次最低量级
-9%~+11%
0.1mSv~10Sv之间覆盖4个量级
6通用技术要求
6.1剂量计外观应完好无缺损并带有识别标记，所附的佩戴夹持装置应能正常工作。 剂量计各部件包括内部的热释光探测元件装配应紧密，不应随意活动脱落。其外壳应能避光、防潮并便于清洁。 6.2每批剂量计应附有生产商给出的剂量当量的有效测量范围和适用的辐射能量范围等相关信息参数。
7计景器具控制
计量器具控制包括首次检定、后续检定和使用中检验。
7.1检定条件 7.1.1计量标准 7.1.1.1空气比释动能率的约定真值用防护水平电离室型剂量仪测量，其量值应可溯源至空气比释动能基准。 7.1.1.2空气比释动能率约定真值的扩展不确定度（k=2）均应不大于10%。 7.1.1.3个人剂量当量Hp（0.07）和Hp（10）的约定真值，可通过空气中同一点的空气比释动能约定真值转换获得，其转换因子Fp（0.07）和Fp（10）见表2及附录A。
3 JJG1059—2010
7.1.2 参考辐射 7.1.2.1 检定所需使用的X、参考辐射见表2和附录B。
表2# 检定所用X、参考辐射及其相关转换因子
参考辐射
Fp(10) /Sv·Gy
规范 N-40 N-60 N-80 N-100 N-120 N-150 N-200 S-Cs S-Co
能量/keV
Fp(0.07)/Sv·Gy1
33 48 65 83 100 118 164 662 1 250
1.27 1.55 1.72 1. 72 1.67 1.61 1.49
1. 17 1.65 1.88 1.88 1.81 1.73 1.57 1. 21 1. 15
过滤 x 辐射 (窄谱）
辐射
7.1.2.27 在检定点的辐射束的均匀区域应能完全覆盖受检剂量计，该区域内的不均匀性应不超过5%。 7.1.2.3 散射辐射对各检定点空气比释动能率的贡献应小于该点总空气比释动能率的5%。 7.1.3配套设备 7.1.3.1热释光读出仪
热释光剂量读出仪用来对热释光剂量计所受照的剂量当量相对应的发光量L进行测量和读出。其读出范围必须能完全覆盖包括个人监测和环境监测热释光剂量测量的范围，即0.01mSv～10Sv；其测量重复性和短期稳定性均必须优于1.0%。 7.1.3.2热释光剂量计退火炉
热释光剂量计退火炉用来对读出后的热释光剂量计中的热释光探测器进行退火处理和为下次测量进行预备，其退火处理的性能，如温度和时间控制范围必须能完全满足对各种类型热释光探测器的退火要求。 7.1.3.3模体
本规程使用外部尺寸为30cm×30cm×15cm（高×宽×厚）的有机玻璃板水箱模体，前面板的厚度不大于5mm。 7.1.3.4定位装置
用于安置标准仪器或受检剂量计，使其能在一定范围内移动并能精确定位于辐射场中的测量点上。定位情况用光学准直系统观测，源至剂量计距离用尺或其他测距装置测量。 7.1.3.5监测电离室
用于监测并修正X射线发生器输出量的变化，推荐使用透过型电离室。在X射线发生器输出稳定的条件下可不使用。 4
