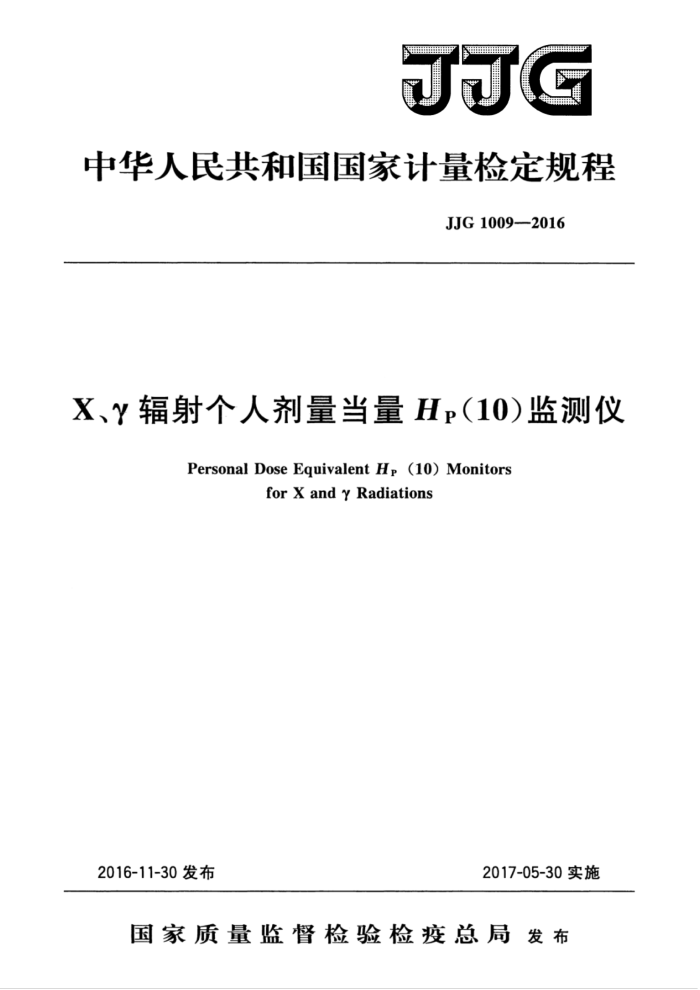

JJG
中华人民共和国国家计量检定规程
JJG1009-2016
X、辐射个人剂量当量Hp（10)监测仪
PersonalDoseEquivalentHp(10)Monitors
forXandRadiations
2016-11-30 发布
2017-05-30实施
国家质量监督检验检疫总局发布 JJG 1009—2016
X、辐射个人剂量当量Hp(10)
监测仪检定规程
JJG 1009—2016 代替JJG1009—2006
Verification Regulation of Personal Dose Equivalent
Hp(10) Monitors for X and Radiations
归口单位：全国电离辐射计量技术委员会
起草单位：上海市计量测试技术研究院
深圳市计量质量检测研究院
本规程委托全国电离辐射计量技术委员会负责解释 JJG1009—2016
本规程主要起草人：
陈建新（上海市计量测试技术研究院）周迎春（深圳市计量质量检测研究院）白雪 (上海市计量测试技术研究院)
参加起草人：
叶东胜（上海市计量测试技术研究院）王思利（深圳市计量质量检测研究院） JJG 1009—2016
目 录
引言 1范围 2 引用文件 3术语和计量单位 3.1术语 3.2 计量单位… 4 概述· 5 计量性能要求
(I) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (5) (5) (9) (9) (10) (11) (13) (15)
..
通用技术要求. 6.1 外观特性 6.2 操作功能特性
6
附加功能特性 7计量器具控制 7. 1 检定条件 7. 2 检定项目· 7. 3 检定方法 7. 4 检定结果的处理· 7. 5 检定周期... 附录AX参考辐射和相关转换系数推荐值附录B 统计波动附录 C 检定记录内页格式附录D 检定证书/检定结果通知书内页信息及格式
6.3
..
.
T JJG1009—2016
引言
本规程为JJG1009一2006《直读式X、辐射个人剂量当量（率）监测仪》的修订，其中对个人剂量当量监测仪的通用要求、计量性能、检定方法主要参照GB/T13161- 2015；检定中所使用的个人剂量当量Hp（10）约定值的测定方法及其不确定度评估主要参照GB/T12162.2一2004和GB/T12162.3一2004。所使用的参考辐射取自 GB/T12162.1一2000，部分参照ICRUReport47；各种辐射质的Hp（10）的转换系数采用GB/T12162.3一2004中提供的数据。
与JJG1009一2006相比，本规程的主要技术变化为：
名称按GB/T13161一2015，原规程名称为《直读式X、辐射个人剂量当量
-
（率）监测仪》，修订后为《X、辐射个人剂量当量Hp（10）监测仪》；一原规程IIG1009一2006的检定项目为“相对固有误差、重复性、报警阅值误
差、能量响应、人射角响应、剂量当量率响应、过载特性”7项，修订后为 “相对固有误差、统计涨落、报警阈值误差、能量/人射角响应”4项，原“重复性”改为“统计涨落”，“能量响应、人射角响应”2项合并为“能量/入射角响应”1项，原规程中的“剂量当量率响应”项目包含在修订后的“相对固有误差”项目中，原“过载特性”项目取消；
一对“相对固有误差、统计涨落、报警阈值误差、能量/人射角响应”项目的检
定具体要求和方法按GB/T13161一2015的技术要求和试验方法做相应修改。 本规程的历次版本发布情况为： —JJG1009-2006。
Ⅱ JJG1009—2016
在人体中软组织内深度为d的一指定点处的剂量当量，对于强贯穿辐射推荐的深
度d为10mm，Hp（d）可写为Hp（10）。 3.1.2约定值conventionalquantityvalue
为特定目的而按一定规范赋予某一量的（量）值。
3.1.3参考值referencevalue
用作与同类量的值进行比较的基础的量值。 3.1.4探测器装置detectorassembly
由一个辐射探测器和校准或确定响应所需的相关部件组成的装置。 注：在此条件下校准结果只对该探测器装置有效。在本规程中，所需使用的体模、已安置的被
检个人监测仪及可能的测读配件电缆等即构成一探测器装置。
3.1.5测量点pointoftest
辐射场中剂量当量率Hp（10)约定值（或参考值）已测定的一特定点，校准（检定）测量时探测器装置的参考点必须被准确定位于该点。 3.1.6参考点referencepointofanassembly
为校准（检定）目的对装置的整体定位而设定的标记点。
3.1.7参考取向与校准方向referenceorientationandcalibrationdirection
参考取向是由制造商指定的探测器装置关于辐射入射方向的取向，除了进行人射角
响应变化的检测之外，在所有其他辐射检测项目中应采用该取向。上述辐射入射方向即校准方向。 3.2计量单位 3.2.1个人剂量当量Hp（10），计量单位是希沃特，符号：Sv，1Sv=1J·kg-1。 3.2.2空气比释动能K.的计量单位是戈瑞，符号：Gy，1Gy=1J·kg-1。 3.2.3本规程中所用到的其他量均采用国际单位制（SI）单位。另外对辐射能量也可采用电子伏特，符号：eV，1eV=1.602×10-19J
4概述
本规程涉及的监测仪指佩带于人体躯干部位、能测量并记录由外照射X、辐射作用于佩带者的个人剂量当量Hp（10）并同时具有个人剂量当量率Hp(10)声光报警功能的数显仪器［部分监测仪亦兼有个人剂量当量率Hp（10）测量功能或累积剂量当量 Hp（10）报警功能」。监测仪的报警阅值可预置调整。
个人剂量当量监测仪的探测部件主要采用GM计数管、闪烁体探测器、半导体探测器等。其在光子的作用下产生某种形式的电信号，由测量部件测量处理并显示出来。 这类监测仪外形设计均为小型一体化的，其设计和功能是专为佩带于人体躯干部位使用的，不适宜当作手持式巡测仪使用。 5计量性能要求
监测仪的辐射计量性能必须满足表1的要求。
