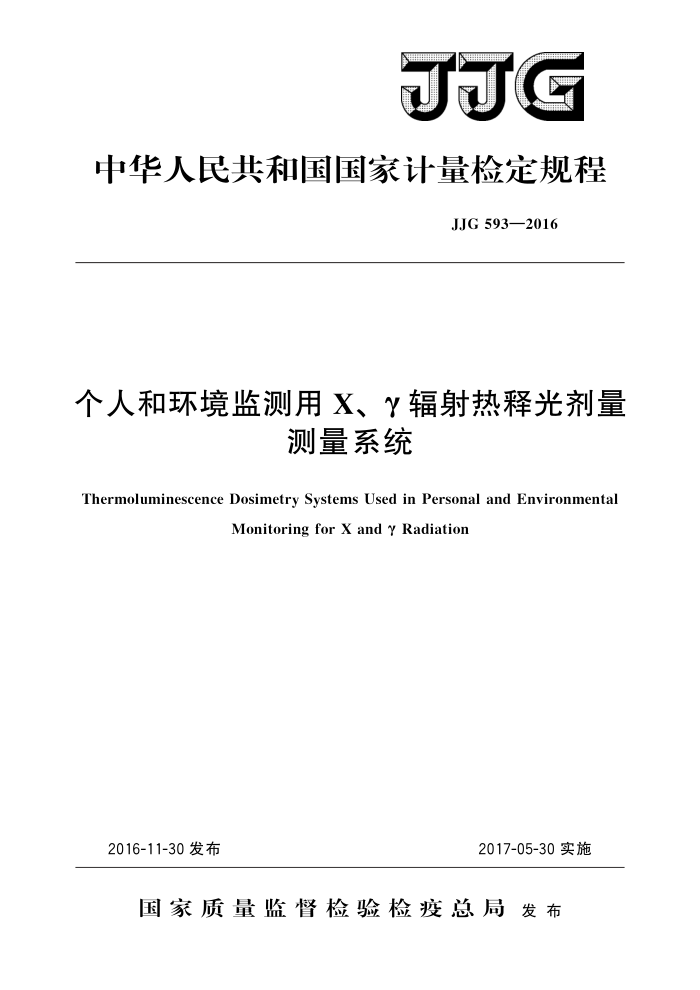

JJG
中华人民共和国国家计量检定规程
JJG593—2016
个人和环境监测用X、辐射热释光剂量
测量系统
Thermoluminescence Dosimetry Systems Used in Personal and Environmental
Monitoring for X and Radiation
2016-11-30发布
2017-05-30实施
国家质量监督检验检疫总局发布 JJG 593—2016
个人和环境监测用X、辐射热释光剂量测量系统检定规程 Verification Regulation of Thermoluminescence
JJG 593—2016 代替JJG593—2006
Dosimetry Systems Used in Personal and Environmental Monitoring for X and Radiation
归口单位：全国电离辐射计量技术委员会起草单位：中国测试技术研究院
上海市计量测试技术研究院
本规程委托全国电离辐射计量技术委员会负责解释 JJG593—2016
本规程主要起草人：
刘志宏（中国测试技术研究院）陈建新（上海市计量测试技术研究院）黎静 （中国测试技术研究院）
参加起草人：
但玉娟（中国测试技术研究院）于兵 （中国测试技术研究院） JJG593—2016
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (3) (4) (4) (4) (4) (4) (5) (5) (8) (8) (9) (10) (11) (12) (14) (16)
范围· 2 引用文件 3
1
术语和计量单位 3.1术语.· 3.2计量单位 A
概述· 5 计量性能要求， 6 通用技术要求， 6.1 剂量计. 6.2读出器 7计量器具控制. 7.1检定条件 7. 2 检定项目· 7.3 检定方法· 7.4检定结果的处理·： 7. 5 检定周期附录A推荐的检定记录格式附录 B 检定证书内页格式附录C 结果通知书内页格式附录D 空气比释动能到剂量当量的转换系数附录E X参考辐射的特性和产生条件附录F 置信区间
.
-
- JJG593—2016
引言
本规程以GB/T10264一2014《个人和环境监测用热释光剂量测量系统》为基础，根据JJF1002一2010《国家计量检定规程编写规则》的要求，对JJG593一2006进行修订，与JJG593一2006版相比较，除编辑性修改外，主要变化如下：
检定规程名称由《个人与环境监测用X、辐射热释光剂量测量（装置）系
统》更名为《个人和环境监测用X、辐射热释光剂量测量系统》；
“检定项目”中新增了“变异系数”及其相应内容；
本规程的历次版本发布情况为：
-JJG593—2006; JJG593—1989和JJG698—1990。
-
II JJG593—2016
个人和环境监测用X、辐射热释光剂量测量系统检定规程
1范围
本规程适用于测量剂量范围在0.01mSv～10Sv，能量范围为30keV~1.5MeV 的光子外照射个人剂量当量H（10）和周围剂量当量H*（10），以及能量范围为 8keV～250keV的个人剂量当量H。（0.07）的热释光剂量测量系统的首次检定、后续检定和使用中检查。
本规程不适用于配用肢端剂量计的用于个人监测的装置，不适用于脉冲X、辐射，β辐射，中子辐射和宇宙射线辐射装置的检定。
2 引用文件
本规程引用下列文件： GB/T10264一2014个人和环境监测用热释光剂量测量系统 GB/T12162.1用于校准剂量仪和剂量率仪及确定其能量响应的X和Y参考辐
射第1部分：辐射特性及产生方法
GB/T12162.2用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第2部分：辐射防护用的能量范围为8keV～1.3MeV和4MeV～9MeV的参考辐射的剂量测定
GB/T12162.3用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第3部分：场所剂量仪和个人剂量计的校准及其能量响应和角响应的测定
IEC62387-1：2007辐射防护仪器用于环境和个人监测的被动积分式剂量测量系统第1部分：通用特性和性能要求（Radiation protection instrumentation一Passive integrating dosimetry systems for environmental and personal monitoringPart l: Gen eral characteristics and performancerequirements)
凡是注日期的引用文件，仅注日期的版本适用于本规程，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位
3.1术语 3.1.1热释光thermoluminescence（TL）
某些物质呈现的一种特性，即被电离辐射或紫外线辐照过的物质受热时发射出光。 3.1.2热释光探测器（简称探测器）thermoluminescent（TL）detector
一定量的热释光材料，或该材料与其他非发光材料按一定重量比构成的具有确定质量、形状或尺寸的混合物，探测器受辐照时吸收并储存射线的部分能量，在测量过程中对探测器进行加热时以光的形式释放这部分能量。
1 JJG593—2016
3.1.3热释光剂量计（简称剂量计）thermoluminescent（TL）dosemeter
由一个或多个热释光探测器组成的无源器件。探测器通常安装在适合使用的盒内，以便于人体佩戴或置于环境中用来评价它所处位置或附近的剂量当量。 3.1.4热释光剂量读出器（简称读出器）thermoluminescent（TL）dosemeterreader
测量热释光剂量计中探测器所发射出光的发光量的仪器，主要由加热装置、测光装置和相关电子学部分组成。 3.1.5热释光剂量测量系统（简称剂量测量系统）thermoluminescentdosimetry (TLD) system
由热释光剂量计、读出器和全部附加设备、程序组成的完整系统，用于评价指示值。 3.1.6周围剂量当量H*（d）ambientdoseequivalentH*（d）
在辐射场某点处，相应的齐向扩展场在ICRU球内，逆齐向场方向的半径上深度d 处产生的剂量当量。
注：对于环境监测，H*（d）中d的推荐深度是10mm，于是H*（d）可以写作H*（10）。 3.1.7个人剂量当量H,（d）personaldoseequivalentH,（d）
个人剂量当量H。（d）是人体表面某一指定点下深度为d处软组织的剂量当量。对强贯穿辐射的监测，推荐深度d为10mm，此时H（d）可写为H.（10）。对弱贯穿辐射的监测，推荐深度d为0.07mm，此时H（d）可写为H（0.07）。 3.1.8空气比释动能到剂量当量的转换系数hkkermatodoseequivalentconversion coefficient h k
辐射场中一点剂量当量H与空气比释动能K。的商：
hk=H/K.
3.1.9检验点pointof test
辐射场中被测量约定真值已知的某一点，在进行校准或试验时，剂量计的参考点放置在该点上。 3.1.1o参考点referencepoint
剂量计上的一点，在进行校准或试验时将该点放置在检验点上。 3.1.11体模phantom
在X和辐射的散射和吸收特性方面用来模仿人体的一种特定的物质制成的模体。 3.2计量单位 3.2.1个人剂量当量的计量单位是希沃特，符号：Sv，1Sv=1J·kg-1。 3.2.2空气比释动能的计量单位是戈瑞，符号：Gy，1Gy=1J·kg-1。 3.2.3本规程中所用到的其他量均采用国际单位制（SI）单位。另外对辐射能量也采用电子伏，符号：eV，1eV=1.602X10-19J。
4概述
本规程涉及的热释光剂量测量系统（简称剂量测量系统）主要由剂量计、读出器和配套设备组成。 2 JJG593—2016
剂量计通常由一个或多个热释光探测器和一个便于携带的适宜容器组成；读出器用于测量热释光探测器的发光量，主要由加热部件、光测量部件和有关电子器件组成，
剂量计受辐照时，剂量计中的热释光探测器吸收并储存射线的部分能量，在测量过程中对热释光探测器进行加热时以光的形式释放这部分能量，并被读出器测得，在一定剂量范围内发光量与剂量成线性关系
热释光剂量测量系统按其用途可分为个人监测系统和环境监测系统两大类
5 计量性能要求
热释光剂量测量系统的计量性能必须满足表1的要求。
表1热释光剂量系统的计量性能要求量值或影响量的量值范围
技术要求
主要计量性能
H,(10):0.1mSv≤H≤1 Sv,S-Cs H,(0.07):1mSv≤H≤10Sv,N-300 H*(10):0.1mSv≤H≤1Sv,S-Cs H*(10):0.5mSv≤H≤20mSv,S-Cs
-9%~11% 9%~11% -9%~11%
非线性响应
±5%
不得超过 15%
H,(10):H<0.1mSv
H 0.1 mSv 5% 15 %
0.1 mSv≤H<1.1 mSv H≥1.1mSv
6
2
变异系数 H,(0.07):H<1mSv
H 1mSv 5% 5% 3% 5%
1 mSv≤H<11mSv H≥11mSv
16
H*(10):H<0.5mSv
0.5mSv≤H<20mSv H≥20mSv
-10%~10% -10%~10% 10%~10%
H,(10):0.1 mSv≤H≤1Sv,S-Cs H,(0.07):1mSv≤H≤10Sv,N-300 H*(10):0.1mSv≤H≤1Sv,S-Cs
相对误差
H,(10):80keV~1.25MeV H,(0.07):30keV~250keV H*(10):80keV~1.25MeV
29%~67% -29%~67% -29%~67%
能量响应
相对误差： -10%~10%
量值检验 H,(10)、H,(0.07)、H*(10)
3
