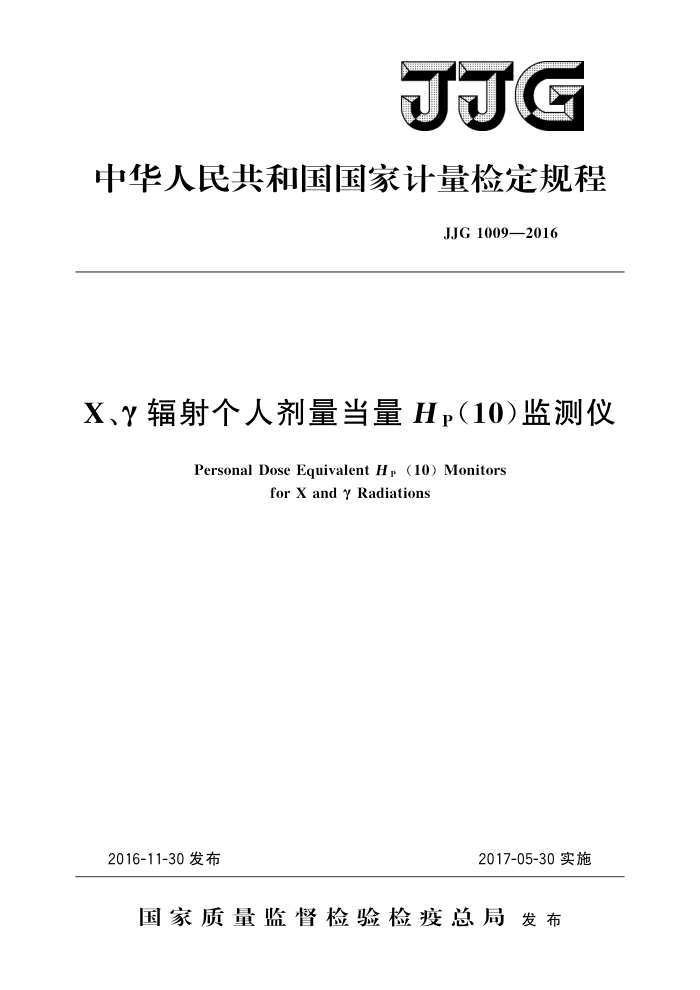

JJG
中华人民共和国国家计量检定规程
JJG1009—2016
X、辐射个人剂量当量Hp（10)监测仪
Personal Dose Equivalent Hp (1o) Monitors
for X and Radiations
2016-11-30发布
2017-05-30实施
国家质量监督检验检疫总局发布 JG1009—2016
X、辐射个人剂量当量Hp（10）
监测仪检定规程
JJG 1009—2016 代替JJG1009—2006
Verification Regulation of Personal Dose Equivalent
Hp(1o)Monitors for X and Radiations
归口单位：全国电离辐射计量技术委员会起草单位：上海市计量测试技术研究院
深圳市计量质量检测研究院
本规程委托全国电离辐射计量技术委员会负责解释 JJG 1009—2016
本规程主要起草人：
陈建新（上海市计量测试技术研究院）周迎春（深圳市计量质量检测研究院）白雪 (上海市计量测试技术研究院)
参加起草人：
叶东胜（上海市计量测试技术研究院）王思利（深圳市计量质量检测研究院） JJG1009—2016
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (5) (5) (9) (9) (10) (11) (13) (15)
范围· 2 引用文件 3 术语和计量单位 3.1术语.· 3.2计量单位 4. 概述 5 计量性能要求 6 通用技术要求， 6.1 外观特性 6.2 操作功能特性 6.3 附加功能特性· 7计量器具控制· 7. 1 检定条件 7. 2 检定项目· 7.37 检定方法 7. 4 检定结果的处理· 7.5 检定周期·· 附录AX参考辐射和相关转换系数推荐值附录B统计波动附录 C 检定记录内页格式附录D 检定证书/检定结果通知书内页信息及格式
1
-
- JJG1009—2016
引言
本规程为JJG1009一2006《直读式X、辐射个人剂量当量（率）监测仪》的修订，其中对个人剂量当量监测仪的通用要求、计量性能、检定方法主要参照GB/T13161一 2015；检定中所使用的个人剂量当量Hp（10）约定值的测定方法及其不确定度评估主要参照GB/T12162.2一2004和GB/T12162.3一2004。所使用的参考辐射取自 GB/T12162.1一2000，部分参照ICRUReport47；各种辐射质的Hp（10）的转换系数采用GB/T12162.3一2004中提供的数据。
与JJG1009一2006相比，本规程的主要技术变化为：
名称按GB/T13161一2015，原规程名称为《直读式X、辐射个人剂量当量（率）监测仪》，修订后为《X、辐射个人剂量当量Hp（10）监测仪》；原规程JJG1009一2006的检定项目为“相对固有误差、重复性、报警阈值误差、能量响应、入射角响应、剂量当量率响应、过载特性”7项，修订后为 “相对固有误差、统计涨落、报警阈值误差、能量/入射角响应”4项，原“重复性”改为“统计涨落”，“能量响应、人射角响应”2项合并为“能量/人射角响应”1项，原规程中的“剂量当量率响应”项目包含在修订后的“相对固有误差”项目中，原“过载特性”项目取消；
一 对“相对固有误差、统计涨落、报警國值误差、能量/入射角响应”项目的检
定具体要求和方法按GB/T13161一2015的技术要求和试验方法做相应修改。 本规程的历次版本发布情况为：
JJG1009—2006。
II JJG1009—2016
X、辐射个人剂量当量Hp（10）监测仪检定规程
1范围
本规程适用于佩戴在人体胸部，用来测量、记录并警示由外照射X、辐射作用于佩戴者的个人剂量当量Hp（10）的数字显示型监测仪器（以下简称监测仪）的首次检定、后续检定和使用中检验。所适用的X、辐射能量范围为48keV～1.5MeV。
本规程所适用的监测仪必须为小型一体化的可佩戴仪器，外形（不包括夹具）不超
过：长15cm/宽8cm/厚3cm，体积250cm；整体质量包括附件不超过200g。
本规程不适用于弱贯穿X、辐射个人剂量当量Hp（0.07）监测仪的检定。 本规程不适用于中子和β辐射个人监测仪的检定。 本规程不适用于诸如胶片剂量计、热释光剂量计或石英丝静电计等无源测量装置的
检定。 2引用文件
本规程引用下列文件： GB/T12162.1用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第1部分：辐射特性及产生方法 GB/T12162.2用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第2部分：辐射防护用的能量范围为8keV～1.3MeV和4MeV～9MeV的参考辐射的剂量测定
GB/T12162.3用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第3部分：场所剂量仪和个人剂量计的校准及其能量响应和角响应的测定
GB/T13161一2015辐射防护仪器测量X、、中子和β辐射个人剂量当量Hp（10）和Hp（0.07）的直读式个人剂量当量仪）
IEC61526一2010辐射防护仪器一用于X、、中子和B辐射的个人剂量当量Hp（10）和Hp（O.o7）的测量一直读式个人剂量当量仪（Radiationprotectioninstrumentation Measurement of personal dose equivalent Hp (10) and Hp (0. 07) for X, gamma, neutron and beta radiationDirect reading personal dose equivalent meters)
ICRUReport47外照射光子和电子辐射剂量当量的测量（Measurementofdose equivalent from external photon and electron radiations)(1992)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1个人剂量当量Hp（d） personal dose equivalent Hp(d)
1 JJG1009—2016
在人体中软组织内深度为d的一指定点处的剂量当量，对于强贯穿辐射推荐的深度d为10mm，Hp（d）可写为Hp（10）。 3.1.2约定值conventionalquantityvalue
为特定目的而按一定规范赋予某一量的（量）值。
3.1.3参考值referencevalue
用作与同类量的值进行比较的基础的量值。 3.1.4探测器装置detectorassembly
由一个辐射探测器和校准或确定响应所需的相关部件组成的装置。 注：在此条件下校准结果只对该探测器装置有效。在本规程中，所需使用的体模、已安置的被
检个人监测仪及可能的测读配件电缆等即构成一探测器装置。
3.1.5测量点pointof test
辐射场中剂量当量率Hp（10）约定值（或参考值）已测定的一特定点：校准（检定）测量时探测器装置的参考点必须被准确定位于该点。 3.1.6参考点referencepointofanassembly
为校准（检定）目的对装置的整体定位而设定的标记点。 3.1.7参考取向与校准方向referenceorientationandcalibrationdirection
参考取向是由制造商指定的探测器装置关于辐射入射方向的取向，除了进行人射角响应变化的检测之外，在所有其他辐射检测项目中应采用该取向。上述辐射入射方向即校准方向。 3.2计量单位 3.2.1个人剂量当量Hp（10），计量单位是希沃特，符号：Sv，1Sv=1J·kg-1。 3.2.2空气比释动能K。的计量单位是戈瑞，符号：Gy，1Gy=1J·kg-1。 3.2.3本规程中所用到的其他量均采用国际单位制（SI）单位。另外对辐射能量也可采用电子伏特，符号：eV，1eV=1.602×10-19J
4概述
本规程涉及的监测仪指佩带于人体躯干部位、能测量并记录由外照射X、辐射作用于佩带者的个人剂量当量Hp（10）并同时具有个人剂量当量率Hp（10)声光报警功能的数显仪器［部分监测仪亦兼有个人剂量当量率Hp（10）测量功能或累积剂量当量 Hp（10）报警功能」。监测仪的报警阈值可预置调整。
个人剂量当量监测仪的探测部件主要采用GM计数管、闪烁体探测器、半导体探测器等。其在光子的作用下产生某种形式的电信号，由测量部件测量处理并显示出来这类监测仪外形设计均为小型一体化的：其设计和功能是专为佩带于人体驱十部位使用的，不适宜当作手持式巡测仪使用。
5计量性能要求
监测仪的辐射计量性能必须满足表1的要求。
2 JJG1009—2016
表1辐射性能要求
性能相对固有误差
备注
影响量的变化范围有效测量范围内3个数量级
技术要求 17%~+25% (16-H/1μSv)%
μSH1lμS
统计涨落
10μSv·h-1≤H≤60μSv·h-1 ［21-H/（10μSv·h-1）J% 80 keV~1.5MeV/0°~60°
29%~+67%
能量/人射角响应报警阈值H偏差 10μSv·h-1≤H≤60μSvh-1 -17%~+25%，ta≤10s
*ta：剂量当量率有效测量范围的次最灵敏量级中点附近其报警响应延迟时间。
6通用技术要求
6.1外观特性
监测仪外观应完好无损，附件应配套齐全。其型号、编号、制造商、MC标志及编号等必要的标记应清晰可辨。监测仪的探测器位置和参考取向须明确标示在机身外表，同时应在机身上或所附技术文件中明确注明监测仪的有效测量（报警）范围。
蓝测仪的外形、重量及配件应便于佩戴（附有夹子或系绳）且不妨碍操作和测量的
准确；如监测仪附带专用的保护套，则必须在戴套的条件下满足本规程的所有检定项目，且在佩戴时其报警声响和灯光信号不受影响。 6.2操作功能特性
监测仪须为数显式，显示单位须为剂量当量单位Sv（或兼有剂量当量率Sv/h显示）。个人剂量当量有效测量范围和剂量当量率报警范围至少覆盖3个十进位量级，且其有效测量（报警）范围必须覆盖表1中统计涨落的检定范围。
如果监测仪的整个有效测量范围分成多量程或使用多探头：则测量时量程和探头的
切换动作必须是自动的。
测量过程中监测仪的任何外部开关按键的操作不得影响监测仪的累积剂量测量功能；在非解锁状态下对监测仪的任何操作（包括掉电）均不能使累积剂量值清零。
监测仪的报警阈值不允许使用仪器外部开关来设置，其阈值的设置须使用其附带的读出系统或是通过自身带有的加密限制系统来防止因误动作而改变其设置。
在监测仪整个有效测量范围内，应保证剂量当量率报警阈值在每个十进量级内能设置至少一点。
测量过程中遇到电池欠压、累积剂量当量或剂量当量率过载时，监测仪须给出相应的非正常状态指示。对剂量当量率过载监测仪还必须有音响警示功能。 6.3附加功能特性
如监测仪的测量灵敏系数或其他参数可调整设置，该调整设置功能亦不允许使用外部开关，且须采用独立的加密系统以防止因误操作改变其设置。
7计量器具控制
7.1检定条件
3
