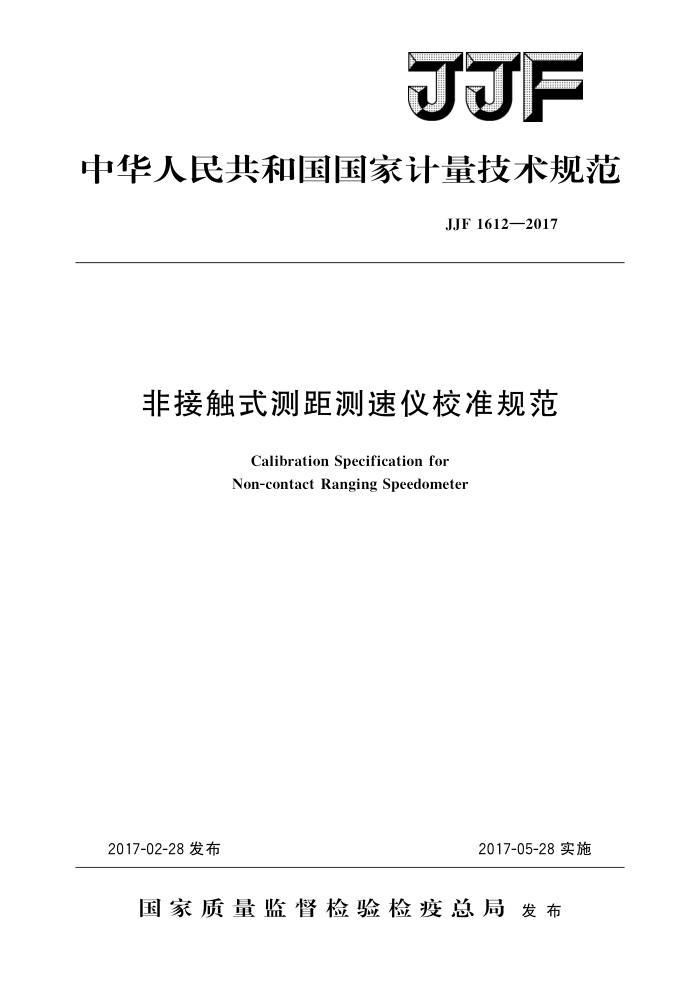

中华人民共和国国家计量技术规范
JJF1612—2017
非接触式测距测速仪校准规范
Calibration Specification for Non-contact Ranging Speedometer
2017-05-28实施
2017-02-28发布
国家质量监督检验检疫总局发布 JJF1612—2017
非接触式测距测速仪校准规范
JJF 1612—2017
Calibration Specification for Non-contact Ranging Speedometer
归口单位：全国振动冲击转速计量技术委员会
主要起草单位：北京市计量检测科学研究院
中国计量科学研究院中航工业北京长城计量测试技术研究所
参加起草单位：山西省计量科学研究院
本规范委托全国振动冲击转速计量技术委员会负责解释 JJF1612—2017
本规范主要起草人：
于宝良（北京市计量检测科学研究院）孙桥（中国计量科学研究院）霍岩梅（中航工业北京长城计量测试技术研究所）吕庆斌（北京市计量检测科学研究院）
参加起草人：
杜磊（中国计量科学研究院）李巍（北京市计量检测科学研究院）白 敏（山西省计量科学研究院） JJF1612—2017
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (7) (9) (11)
范围 2 引用文件. 3
1
概述计量特性
4
4.1速度 4.2距离 5校准条件： 5.1环境条件 5.2 校准用标准装置 6 校准项目和校准方法· 6. 1 测距测速仪的安装 6. 2 速度示值误差校准 6.3 距离示值误差校准
校准结果表达· 7. 1 校准数据处理 7.2 校准结果的不确定度评定 7.3 校准证书 8 复校时间间隔附录A 速度示值误差测量结果不确定度评定示例附录B距离示值误差测量结果不确定度评定示例附录C 推荐的校准证书内容附录D非接触式测距测速仪校准装置的结构及工作原理
- JJF1612—2017
引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》和JJF1094《测量仪器特性评定》为基础性系列规范进行制定
本规范为首次发布。
II JJF1612—2017
非接触式测距测速仪校准规范
1范围
本规范适用于以光电式速度传感器为测量单元的非接触式测距测速仪（以下简称测距测速仪）的校准。
2引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义 JJF1059.1测量不确定度评定与表示凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
测距测速仪是用于测量机动车行驶距离及速度的仪器。主要由测量控制单元、光电式速度传感器、显示单元、安装支架四部分组成，测距测速仪的结构如图1所示。
显示单元
测量控制单元
光电式速度传感器
图1测距测速仪的结构示意图
安装支架将光电式速度传感器安装在车辆上，传感器发出的光照射地面，经过测量控制单元处理后，得到机动车行驶的距离及速度。
4计量特性
4.1速度
测量范围：（10～250）km/h；分辨力：0.01km/h；示值误差：士0.2%。
4.2距离
分辨力：0.01m；示值误差：士0.2%。 注：以上所有指标不是用于合格性判别，仅提供参考。
I JJF1612—2017
5校准条件
5.1环境条件
温度：（20±10）℃；相对湿度：不大于85%。
5.2校准用标准装置
非接触式测距测速仪校准装置（以下简称校准装置）。 5.2.1校准装置计量特性
轮鼓直径：不小于700mm；距离测量分辨力：不大于0.2mm；速度测量范围：（10～250）km/h；测距最大允许误差：士0.03%；测速最大允许误差：士0.03%。
5.2.2校准装置采样要求 5.2.2.1速度
校准装置每秒自动采样一次，并触发测距测速仪进行速度同步采样。校准装置连续十次采样的速度值变化量不得超过最大允许误差的绝对值。 5.2.2.2距离
校准装置在设定的距离校准点，应能触发测距测速仪进行距离同步（同步触发采样时间不大于0.5ms）采样。 5.2.3校准装置结构原理
校准装置结构及工作原理见附录D。 5.2.4校准装置轮鼓轴向宽度
校准装置轮鼓轴向宽度不小于500mm。 6校准项目和校准方法
6.1 测距测速仪的安装
按照测距测速仪的使用说明书要求，将测距测速仪的光学速度传感器正确安装在校准装置上。 6.2速度示值误差校准 6.2.1速度示值误差校准点的选取
按照用户的要求选取速度校准点。推荐选取10km/h、20km/h、40km/h、 60km/h、100km/h、120km/h、150km/h、200km/h8个速度点进行校准。 6.2.2速度示值误差校准方法
（1）启动校准装置。 （2）调整校准装置的速度至规定的校准点。 （3）校准装置输出速度稳定后，触发速度采样功能键，同步连续读取10个校准装
置输出的标准速度值及测距测速仪的速度测量值。 2 J.JF1612—2017
（4）以校准装置10次速度标准值的算术平均值作为标准速度值，以测距测速仪 10次速度测量值的算术平均值作为测量结果。
（5）速度示值误差按公式（1）计算。
= ×100% Ub
(1)
0=
式中：速度示值误差，%； Ub——校准装置的标准速度值，km/h; —测距测速仪测量结果，km/h。
6.3距离示值误差校准 6.3.1距离示值误差校准点的选取
按照用户的要求选取距离校准点。推荐200m、500m、1000m、5000m、10000m 五个距离点进行校准。 6.3.2距离示值误差校准方法
（1）距离示值误差校准在100km/h的速度点进行。也可以按照用户的要求，选取
其他速度点。
（2）在校准装置上设置距离测量采样点。 （3）调整校准装置的速度至100km/h。 （4）校准装置输出速度稳定后，触发距离采样功能键。 （5）每个距离校准点重复测量10次，以10次距离测量值的算术平均值作为测量
结果。
（6）距离示值误差按公式（2）计算：
_L - Lb × 100% 01=
(2)
Lb
式中： L—距离示值误差，%； Lb一校准装置的标准距离值，m； L——测距测速仪测量结果，m。
7 校准结果表达
7.1校准数据处理
所有的数据应先计算，后修约。出具的校准数据测量平均值保留两位小数，示值误差保留两位小数。 7.2校准结果的不确定度评定
测距测速仪测量结果的不确定度评定依据JJF1059.1，速度示值误差的不确定度评定示例见附录A，距离示值误差的不确定度评定示例见附录B。 7.3校准证书
测距测速仪校准后出具校准证书，校准证书应包括的信息及推荐的校准证书内页格
3
