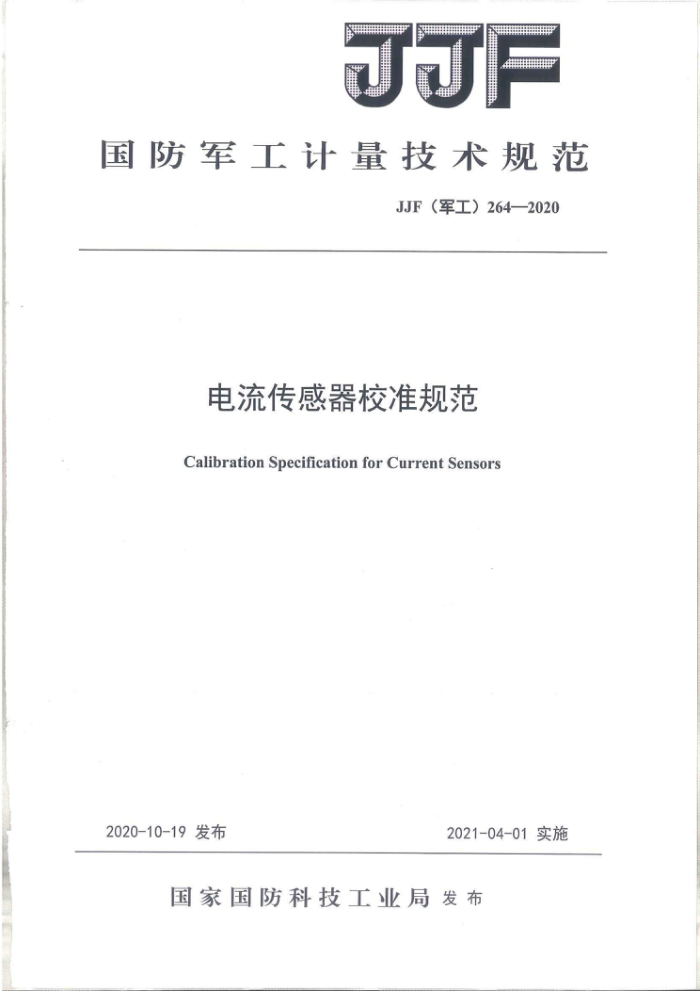

国防军工计量技术规范
JJF（军工）264—2020
电流传感器校准规范
Calibration Specification for Current Sensors
2020-10-19发布
2021-04-01实施
国家国防科技工业局发布 JJF（军工）264—2020
电流传感器校准规范
JJF（军工）264—2020
Calibration Specification for Current
Sensors
主要起草单位：国防科技工业电学一级计量站
参加起草单位：国防科技工业4311二级计量站 JJF（军工）2642020
本规范主要起草人：
张军齐 （国防科技工业电学一级计量站）孙智 （国防科技工业电学一级计量站）吴端 （国防科技工业4311二级计量站）丁蔚 （国防科技工业电学一级计量站）
参加起草人：
潘攀 （国防科技工业电学一级计量站）王莺 （国防科技工业电学一级计量站）吴康 （国防科技工业电学一级计量站）高海峰 （国防科技工业电学一级计量站）薛颖果 （国防科技工业电学一级计量站） JJF（军工）264—2020
目录
1范围.. 2引用文件.. 3术语和定义， 3.1零点输出 3.2电流比. 3.3电流电压转换比， 3.4线性度 4概述. 4.1原理.. 4.2分类. 4.3用途 5计量特性 5.1零点输出.. 5.2直流电流比. 5.3交流电流比. 5.4直流电流电压转换比 5.5交流电流电压转换比 5.6线性度 6校准条件. 6.1环境条件 6.2校准用设备 7校准项目和校准方法 7.1校准项目.. 7.2校准方法. 8校准结果的处理. 9复校时间间隔附录A校准结果的测量不确定度评定示例附录B校准原始记录参考格式附录C校准证书校准结果格式，
2
.2 ...2 .2
3
3
.3 .3 3
5
S
.5
..16 ..16 17 22 .24 JJF（军工）264—2020
电流传感器校准规范
1范围
本校准规范适用于输入为交、直流电流信号，输出为交、直流电流或电压信号，电流测量范围为10A5kA（DC，50Hz～1kHz）电流传感器的校准。 2引用文件
本规范引用了下列文件： GB/T7665一2005传感器通用术语； JB/T7490一2007霍尔电流传感器。 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用本规范。 3术语和定义
下列术语和定义适用于本规范。 3.1零点输出zero-measurandoutput
在规定条件下，所加被测电流值为零时电流传感器的输出。 3.2E 电流比currentratio
电流传感器二次输出信号为电流时，电流传感器一次输入电流值与二次输出电流值的
比。 3.3日
电流电压转换比currentvoltageconversionratio 电流传感器二次输出信号为电压时，电流传感器一次输入电流值与二次输出电压值的
比。 3.4线性度linearity
传感器校准曲线与某一规定直线一致的程度。
防车
4概述 4.1原理
电流传感器是一种测量装置，能感受到被测电流的信息，并能将检测感受到的信息，按一定规律变换成为符合一定标准需要的小电流或小电压信号输出，以便于测量或实现隔离，满足信息的传输、处理、存储、显示、记录和控制等要求。电流传感器常见工作原理有霍尔效应、磁通门、法拉第磁光效应等。 4.2分类 4.2.1工作原理
电流传感器按工作原理一般分为： a）霍尔电流传感器； JJF（军工）264—2020
b）磁通门式电流传感器； c）光纤电流传感器等。
4.2.2测量电流
电流传感器按测量电流一般分为： a）直流式； b）交流式； c）交直流两用式。
4.2.3输出信号
电流传感器按二次输出信号一般分为： a）电流输出型； b）电压输出型。
4.2.4结构形式
电流传感器按结构形式一般分为： a）开环结构； b）闭环结构。
4.2.5连接方式
电流传感器按测量电流的连接方式一般分为： a）穿心式； b）连接式。
4.3用途
电流传感器主要用于电流转换和电气隔离，常用于交直流大电流源、大电流表的校准以及大功率设备回路大电流的监测，被广泛地应用于航空、航天、船舶、铁路、电力、通讯、仪器仪表等各种自动化监控领域。 5计量特性 5.1零点输出
适用于直流电流传感器，零点输出误差一般不超过被测电流为满量程时电流传感器输出值最大允许误差限的1/2。 5.2直流电流比
a）电流范围：10A~5kA； b）比例范围：10:1~5000:1； c）最大允许误差：±（0.01%~5%）。
5.3交流电流比
a）电流范围：10A~1kA（50Hz~1kHz）；
1kA~2kA（50Hz～400Hz）
2 JJF（军工）264—2020
2kA~5kA（50Hz）;
b）比例范围：10:1~5000:1； c）最大允许误差：±（0.05%～5%）。
5.4直流电流电压转换比
a）电流范围：10A～5kA； b）输出电压范围：-10V~+10V； c）最大允许误差：±（0.01%～5%）。
5.5交流电流电压转换比
a）电流范围：10A～1kA（50Hz~1kHz）；
1kA～2kA（50Hz～400Hz）； 2kA～5kA（50Hz）;
b）输出电压范围：0.1V~10V； c）最大允许误差：±（0.05%～5%）。
5.6线性度
一般不超过被校电流传感器最大允许误差的1/5。 注：具体计量特性参照被校电流传感器的技术要求，以上指标不适用于合格性判别，仅供参考。
6校准条件 6.1环境条件
a）环境温度：
（20±2）℃，被校电流传感器的最大允许误差绝对值小于0.1%时；（20±5）℃，被校电流传感器的最大允许误差绝对值大于等于0.1%时；
b）相对湿度：25%~75%； c）供电电源：（220±22）V，（50±1）Hz； d）其他：周围无影响校准系统正常工作的机械振动和电磁干扰。
6.2校准用设备
校准用设备应经过计量技术机构检定或校准，满足校准使用要求，并在有效期内。校准装置的输出范围和测量范围应覆盖被校电流传感器的输入范围和输出范围：校准装置的扩展不确定度应不大于被校电流传感器最大允许误差绝对值的1/3。
a）直流标准电流源
1）电流范围：10A~5kA； 2）最大允许误差：±（0.01%～0.5%）。
b）交流标准电流源
1）电流范围：10A1kA（50Hz～1kHz），
1kA～2kA（50Hz～400Hz），
3 JJF（军工）264—2020
2kA5kA（50Hz)；
2）最大允许误差：±（0.05%～0.5%）。 c）直流分流器
1）阻值范围：10uQ~10m2； 2）电流范围：10A～3kA； 3）年稳定性：0.001%~0.1%。
d）直流电流比例标准
1）电流范围：10A5kA； 2）比例范围：10:1～5000:1 3）最大允许误差：±（0.001%~0.5%）。
e）交流电流比例标准
1）电流范围：10A～1kA（50Hz～1kHz），
1kA2kA（50Hz400Hz）， 2kA～5kA（50Hz）;
2）比例范围：10:1～5000:1 3）最大允许误差：±（0.001%0.5%）。
f）直流标准电压表
1）电压范围：10mV~10V； 2）最大允许误差：±（0.001%~0.5%）。
g）交流标准电压表
1）电压范围：10mV~10V； 2）频率范围：50Hz~1kHz； 3）最大允许误差：±（0.003%~0.5%）。
h）直流标准电流表
1）电流范围：10μA~10A； 2）最大允许误差：±（0.002%～0.5%）。
i）交流标准电流表
1）电流范围：1mA~10A； 2）频率范围：50Hz~1kHz； 3）最大允许误差：±（0.05%~0.5%）。
j）直流标准电阻器
1）阻值范围：0.1Q~100Q； 2）电流范围：10mA~5A； 3）年稳定性：0.001%~0.5%。
4
