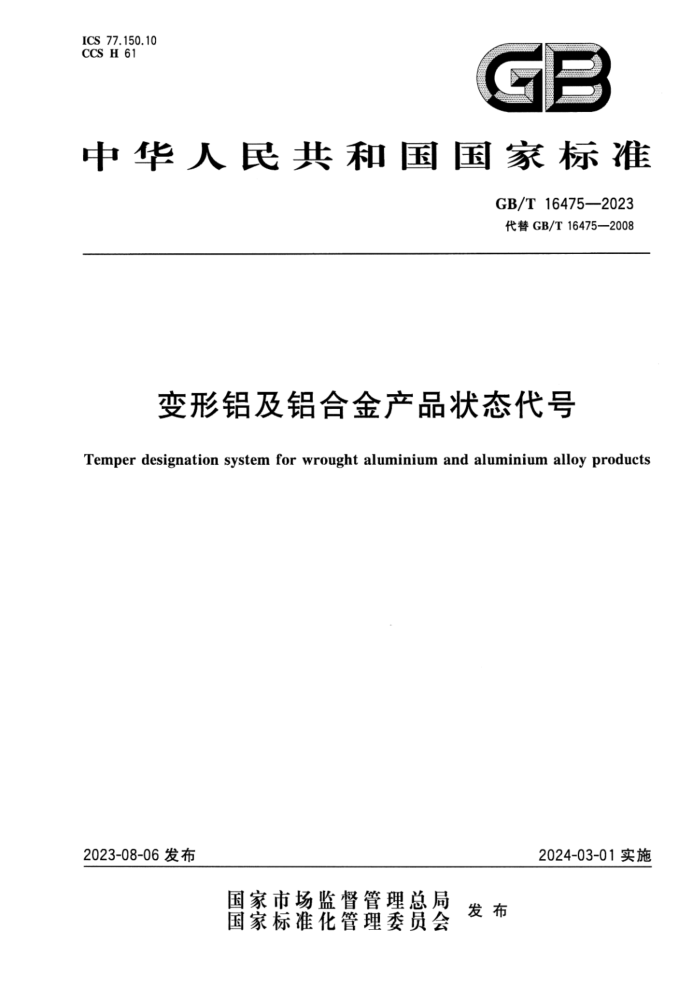

ICS 77.150.10 CCS H 61
GB
中华人民共和国国家标准
GB/T 16475—2023 代替GB/T16475—2008
变形铝及铝合金产品状态代号
Temper designation system for wrought aluminium and aluminium alloy products
2024-03-01实施
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T16475-2023
前言
本文件接照GB/T1.1---2020标准化工作导期第1部分：标推化文件的结构和超草规的规定燕章
本文件代誉GB/T16475m200饿变形倍及售含金款荐号3，号GB/T16475-2008相比，装格
谢整和攀性改动外，主婴技术变化如下：
)增了T39,T4P.T81,T64,T6.T6AT6B,T7T.T84,T83A状森<贴63.3) 5）宽了T73、174，T76.T79快态幕义（见6.3.3.2008年版的6.2.5); c）*T状态热强验证状态中增加了T62A快态及其释支（见6.4，2008年版的第8章）： d）夏改了W/_51，W_h/_52，W_h/_54状态奔义<见6.5，2008年版的7.2)。 清注意术文件的集些内馨动教及专。本文性的发布机特不学招识调专的建在，本文件商中属有色金属工星协会摆出，本文件密全图有色金属标准化技术委员会（SAC/TC243）妇口：本文件起草壁位：西南错业（繁团）有限囊任公司、有色金居技术经济研苑院有限费任公司、有研工
程技术研究院有限公司，福建省南铝板带加工有限公司、微意祥新材料科技有限公司、无忠旺铝业有限公商、中铝瑞闻股份有限公司、东北轻合金有限责任公司、汇蒸鼎胜新能潮材料股份有限公司、山东南山销业股份有限公司、广东豪美新材股份有限公司、西北铝业有限资径公司、广西南商铝加工有限公司、门厦假铝销有限公前。
本文件主婴起草人：邓广范、葛立新、播模、李锅武、张流峰、加覆兵、杜钜安、王爱军、黄瑙银、 离新字、祝楷、麗华、英保剑、离器辉、丁冈平、王守业、任月路、张惠红。
本文件及其新代替文件的辆次版本发布储祝为： —1996年款次发布为GB/T16475--1996，2008年第次修订，一本次为第二次馨订。
1 GB/T16475--2023
变形铝及铝合金产品状态代号
1燕团
本文件规定了变销及铝合金产品的状态代号。 本文件造用于载割、矫压、拉体、造等方法生产的变形销及铅合金产品。
2规楚性引用文件
下列文件中的内容通过文中的规范性用丽构成本文件不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不宠日期的学用文件，其最新版本（包括所育的您改单）读用子本文件。
GB/T8005.1帮及铝合金术语第1部分产品及姐工处理工艺
3水语新定义
GB/T8005.1界定的术活和定义适用于本文件。
想定
4。1状态代号分为基磁状态代号和卸分就密代号。基翻状态代号用一个英文大写字群表示细分状态代号用基赠状态代号后缘一位旗彩俊拉伯数字威英文大写字呼来表示，这些闻拉伯数字戴文大写学母表示影响产品待性的基本处塞或特殊处难。 42基微状态代号后额有“×”成“时，代表具有某些相尚特征的期分状态代号累列。其中“义“表示未猫定的任意一位闻教伯数字戴英文大写字母，“衰示来捐定的任意一位多位拉伯数宇惑英文大学享每。频2X要系*H21H29中任盘快家“HXX4爱家*114194H224294* 或*H324-~H394*中的任意献态“T_E1衰示状态代号后毅的末位为"51*的任意我，如"T351，T651 T6151.T7361.T765175 4.3各细分状态对应的产品方学性能见变形铅及铝合金产品状态与佳能登记表》。 4.4按本文件命名的状态代号与警用忧态代号的对服表风附录人。
5基状态代号
5.1--自由#工状您
适用于在戒预过稳中，爆工破化和热处建豪件无得赚要求的产品，该状态产品对方学性靠不作
规定。 5.20逛火获您
适用于经光全遇火后获得最低强度的产品状态。
1. GB/T 18475--2025
E联热工领化批茶
道用子遥城加工鞭化播高度牌产品。 总善W图疼热处乐快惠
遇子能商落热处邀君在靠题下自就时效的一种不您状态该代态不作为产品交贷状态，仅我承产最处于自然时教阶段。 买5T不子0离丑的热处的移定状磨
第用于富谨成理享游接处理后，疑过（意不经这）加工象化这到稳定的状富。试状布仅适用于间热处滋化铝合金。
卷讲光欢
8.10状宽的期分状态
0后面可以限随靠零以外的款字成数字下角标，0状的谢分状衰虚待合来1前旗定。
表10状冻的钢分状恋
财冬献恋
分秋豪程室
客福尚迎滋火后优遮烤都欢斋
找筝
贵用子酒育教爆你检验意范寸接美化惠，将产#诚等想热军这腰游热处潮换老馆超井进行保团保遥时闲与擦热好超定的保通时闲超进）然质教快冷药富摄的欢存。诚我求产略对文学性能不作携定。“最不作为产最的最落变贷快态
O
子需方在产品进舒热就核处娱黄：精产品最行商送（可商格热经现想定的提度）携夫，双发得优界的题佳成蒸性蒙的欢态。说用于在厨落慈赶遵微器景是大安感最的颜经加工产范选用于体整，为达尚优界的鸡习化装界旅捷高成理佳您团进行的摄进大欢态
0 热祝城处随状态
O 地花就态
62环状意的潮分状痛
6.2.1H后面可以服2端8位教享成数字与字每的频合， 82.2旺后碰的第1饺教字装示装得家状态游基本工艺，用做学1m4裹示建藏2）多23H后通的第激字衰示产品的我然加工意化避度，用教字10来惠示，教中8老求#状态。 通常采用0欢态的最小抗拉服度与装3机定的跟爱差值之霜，来端定H×8款态烤爱小城拉强度健。 H×！一H文9加工菱化趣爱家待会表4的规宝多2后的第位数字成字母，表示影响产最特性，值产研特性仍接道其顾位数字就森（H112 H116.H321态除外）的特殊处避（觅视2）。
2 GR/T 16475--2023
来2环状态的分状森
银分黎恋
糖分技漆科
名缘
代号 HX 单排工爱化的校态
送用于未经随加热处班，只经加工教花廊可意得质您度的软态进用子龙工想化想变超过成品靓肩要象质，能不究金火，使服皮游循刻镜
加工毅化后不完金遐火 搭家的产品，对于靠题下商键款党的合全，这入款需与游成的活文欢态剪软态
HX
再有播障能爱小圾服统教器康做：欢于其他会金，入欢志与对皮的H文款激具有相两的最小摄照抗技楼度优·在饰长率比HI×特高减用护划工硬化后然能流热处理惑因加工更热致使其力学性意达维移定制产品，H3X状森仪遗用于在童湿下自然教化的合主要是3XXX、 XXX系级合金产品）
加工硕化后森定化处糕解状态加工便化后涂漆（）处 加工理化后管（医）处#的款，精用子加工程化胜，经落谈（愿）整
HsX
X
了不完会退更的产品游用于最悠恶火后又行了适运的加工德化（如你欢婚真），俱知工化轻魔不爱HX1数森的产品遵用子爱热加工成倒不然冷加工酬教得一您加工理化的产器，流找产品财力学性有医求送用乎做含最（质靠分蒙）≥30的5××X系好含金测成的产品。这些产器过控制中间过经的加工欢热处工艺，爱终急工装化后，真有稳定的拉你性能和在快求靠健试验中仓造的就房检健力。病健试验搭感阅痛被试验和别落囊依试照。这种状布的产品选用于温就不大于65C的环境我用子模含量（质量分数）23.0%特5×X×累语含金随成的产品。培然产最造过经制中同过程的加工求热然工艺，最终经热障定化处理后，具有您龙的控神还添和在快球质做试验中会造的抗育健能方。离触试改包落器间腾统试除箱馨宽健试验，这种软态的产品通用于室不大子5的环镜滋用于HX文状事胚料斜作炫校成花较带材的状亲。这然花教被素花款带梦的力孕您能与还料不两，如H欢森的还料说到作成花纹城后的欢茶 H234 活用于H文文状态逐制作的焊接管。舒检的儿只和化学城分与带室一承，假力学性然可能禁还不网对3快高连行照康，脚性装和腾健经能改费的工艺改进状家
魔的状客
HXH
H112
IL6
FESOT
HXXE
XXS RA
我3理×容状写状家趣小抗技强度的差镜
就笠为必临
0式态特微小抗孩庭
旺&我态与状意的最小就拉爱度递您
40 45~~50 65m80
65 65 75 CB/T 16475--2023
爽班义8状痛状森最小抗拉强度糖装值续）
草位为嘉
欢与0我态的小就教度觉
O意随愿小就拉息
器 8o 囍 100 105 130 116 I2O
5~10 105~120 125~160 165~200 20500240 245280 285320 特安5
表4驻×1X9款家之间的美系
编务教森代号
授美划工便花容发
HXY HXR HX RXE X乐 HX6 HXT HX路 HXS
微修抗拉强度极限：为0款态与注火2状赢中闻被最然抗技溪魔极强值，为心款高与H文欢杰的中闻馆设贷统放蓝素能限道，为H入客欢态与百X4状添的中阅值最缝批救装魔极限健：为O软衣马HX欢态即中间馆英餐快拉燕家板展优，本H文就森与时火有状森的中闻镜爱修抗批暖广板服旗，为HX4快东HX状求经中间链最悠抗放蒸度极限摄，方X6款本与美状态的中间值额我态，教小就技强庭特合表格爆定舞，大小就少胶上
#学状靠的翻分欢态 6.3.1 T岩面可以象随最学成敬宇与字母的组会 6.3.2 T店面的数字1~10衰示基本处理欢态，状态馨艾见衰5。 8.3.3 T1～T10后面的时加数字或字母示影响产品特性的特殊处滋，状态艾见农6 6.3.4 T后丽满加的*51.510、511.5254"表求说魔虚力状套，状态称义照秘7
T状态基本矫状恋
找号 TM
英工艺
望务状画释文
造用于高服成活#带，教时教，不客持工购大学性教的您享频高》的产品：仅道照于可燃处强强优舒合金
高温成塞十自然附效高滋盟十冷期工十窗 送用于富燃惠都进行冷工城购力学生密教限的平，真）设能商囍財效
12
爱家，熟最尚然时教就产品 GB/T16475—2023
表5T状态—基本处理状态（续）
代号 T3*
关键工艺
细分状态释义
固溶热处理十冷加工十 适用于固溶热处理后，进行冷加工（或影响力学性能极限的矫平、矫直)以提高强自然时效
度，然后自然时效的产品适用于固溶热处理后，不再进行冷加工（或影响力学性能极限的矫直、矫平），然后自然时效的产品
T4* 固溶热处理十自然时效
适用高温成型后冷却，不经冷加工（或影响力学性能极限的矫直、矫平），然后进行人工时效的产品适用于固溶热处理后，不再进行冷加工（或影响力学性能极限的矫直、矫平），然后
T5 高温成型十人工时效
T6* 固溶热处理十人工时效 人工时效的产品 T7 固溶热处理十过时效 适用于固溶热处理后，进行过时效至稳定化状态的产品，为获取除力学性能外的
其他某些重要特性，在人工时效时，强度在时效曲线上越过了最高峰点的产品
周溶热处理十冷加工+ 适用于固溶热处理后，经冷加工（或影响力学性能极限的矫直、矫平）以提高强人工时效
T8*
度，然后人工时效的产品
固溶热处理十人工时 适用于固溶热处理后，人工时效，然后进行冷加工（或影响力学性能极限的矫直、
T9*
矫平)以提高强度的产品
效十冷加工高温成型十冷加工十人 适用于高温成型后冷却，经冷加工（或影响力学性能极限的矫直、矫平）以提高强工时效
T10
度，然后进行人工时效的产品
某些6×××系或7×××系的铝合金，无论是固溶热处理，还是高温成型后急冷以保留可溶性组分在固溶体中，均能达到相同的固溶热处理效果，这些合金的T3、T4、T6、T7、T8和T9状态可采用上述两种处理方法的任一种，但应保证产品的力学性能和其他性能（如抗腐蚀性能）。
表6 T1～T10后面附加第1位数字或字母的状态
代号 T34 固溶热处理十冷加工十 适用于固溶热处理后，经3%～4.5%永久冷加工变形，然后自然时效的产品 T39 自然时效
关键工艺
细分状态释义
适用于固溶热处理后，经适当的冷加工获得规定强度，然后自然时效的产品适用于固溶热处理后经过预时效处理，在一定时间内，强度稳定在一个较低值的产品适用于固溶热处理，然后不完全时效处理以改善成型性能的产品适用于固溶热处理，然后不完全时效处理以改善成型性能的产品。该状态产品的性能介于T6状态与T61状态产品的性能之间
T4P
T61
T64
固溶热处理十人工时效 适用于固溶热处理，然后人工时效的产品，该状态产品通过对工艺过程进行特殊
T66
控制，使力学性能比T6状态的高一些（适用于6X××系铝合金），其力学性能由供需双方商定适用于固溶热处理后不完全时效处理，以改善材料电导率的产品适用于对T4P处理后再进行不完全时效的产品（时效工艺模拟烤漆过程的时效温度和时间)
T6A T6B
5 GB/T16475—2023
表6 T1～T10后面附加第1位数字或字母的状态（续）
代号 T73*
关键工艺
细分状态释义
适用于固溶热处理后完全过时效，抗魔蚀性能优于T74、T76、T79，强度远低于 T74状态的产品适用于固溶热处理后中等程度过时效，强度、抗腐蚀性能介于T73状态与T76状态之间的产品适用于固溶热处理后轻微过时效，强度、抗腐蚀性能介于T74状态与T79状态之间的产品
T74a 固溶热处理十过时效
T76*
固溶热处理+预时效十 适用于固溶热处理后，经回归再时效（属于典型的三级时效），要求强度达到或接
T77
近T6状态，抗腐蚀性能接近T76状态的产品
回归处理十人工时效
T79* 固溶热处理十过时效 适用于固溶热处理后极轻微过时效，抗腐蚀性能优于T6状态，强度低于T6状态
的产品适用于固溶热处理后，经1%左右的冷加工变形，然后进行人工时效的产品适用于固溶热处理后，经3%～4.5%永久冷加工变形，然后进行人工时效的产品
T81 T84 T87 固溶热处理十冷加工十 适用于固溶热处理后，经7%左右的冷加工变形，然后进行人工时效的产品
人工时效
适用于固溶热处理后，冷加工适当量以达到规定的力学性能，然后进行人工时效的产品适用于固溶热处理后，经8%～10%左右的冷加工变形，然后进行人工时效的产品
T89 T89A
过时效状态的性能曲线示意图见图1(图中曲线仅示意规律，真实的变化曲线应按合金来具体描绘），
T76
T74
T73
性能抗拉强度抗应力腐蚀断裂韧度抗剥落腐蚀
T79
图1 过时效状态的性能曲线示意图
表 7 消除应力状态
细分状态释义
状态
关键工艺
适用于固溶热处理或高温成型后冷却，按规定量进行拉伸的厚板、薄板、轧制棒、 冷精整棒、自由锻件（含锻环）、轧环，这些产品拉伸后不再进行矫直，其规定的永久拉伸变形量如下：
T_51 拉伸消除应力
一厚板：1.5%~3%；薄板：0.5%~3%；轧制棒或冷精整棒：1%~3%；自由锻件（含锻环）、轧环：1%~5%
6
