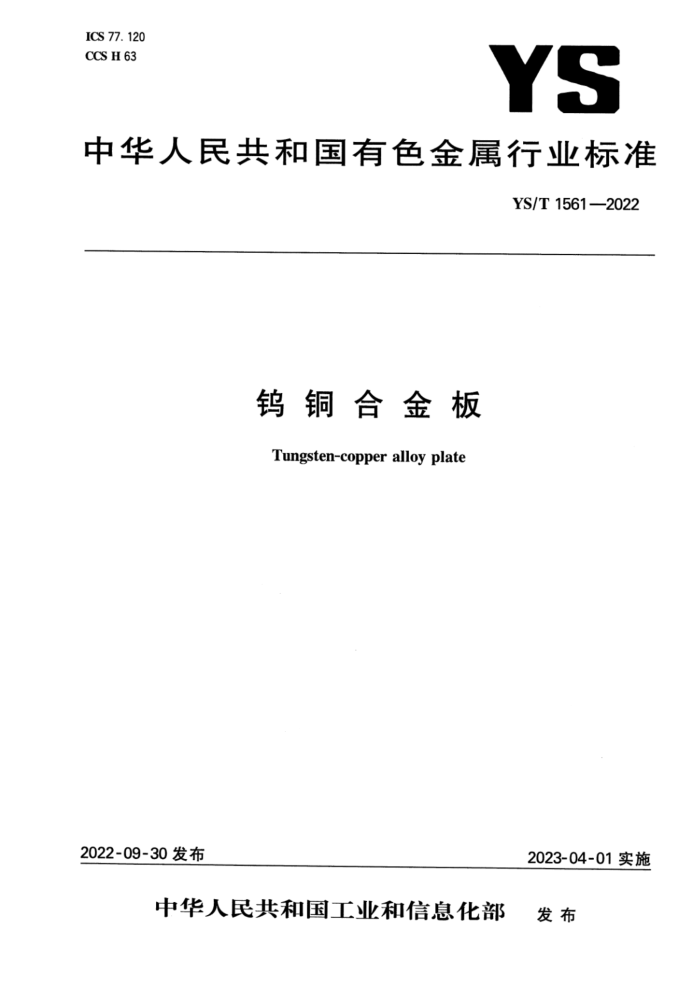

ICS 77. 120 CCS H 63
YS
中华人民共和国有色金属行业标准
YS/T 1561—2022
钨铜合金板 Tungsten-copper alloy plate
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 YS/T1561—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。 本文件起草单位：安泰天龙钨钼科技有限公司、安泰科技股份有限公司、河北中瓷电子科技股份有限
公司、西安瑞福莱钨钼有限公司、深圳市注成科技股份有限公司。
本文件主要起草人：张保红、韩蕊蕊、郭雪琪、熊宁、杜丽业、林冰涛、林基辉、范文博、张越。 YS/T 1561-0-2022
鹤铜合金板
T范國
本文件规定了修带合金板的分类和标记、技术要求、试验方法、检验规如、标志、包装、运糖、严存及随行文件和订货单内容。
本文件适用于形退火态和磨漆态的鸽钢合金载，
2规范性引用文件
下列文件中的内容通过文中的规费性用而构成本文件必不可少的条款。其中，生日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的用文件其最新版本（包活所有的能改单）适用于本文件。
GB/T3850爱密燃结金属树料与鞭凰合金寄建谢定方法 GB/T4324（所有部分）普化学分析方法 GB/T4339金展材料热腾张特征费致的测定 GB/T $2588 闪光法测量热扩散茶数戏导热蒸数 GB/T 32791 钢及澜合金导电率润流测试方法 YS/T 1562.1 钢合金化学公析方法第1部分：含量的满定磷量法和电感精合等离子体原
子发光潜法
3本语和定义
本文件技有器要界定的术图和定义，
4分美和标记
4.1产品分美
销食金板的牌号，优态，规格应特合表1的规定， 42产品标记
锈澜合金板标记按产品名称、本文件编号牌号、状态、规格的顺序装示。 求例：用WC430牌号制适蜂，欢森为变形避火态，要爱为0.50mm，宽度为200mm，长度为5002m的调含金板，标
记寿：
械YS/T1561-WCu30M0.50X200X500
3 Y5T15612022
表1号、提派、规格
烧婷
群哥
烧茶
宽度 3-350 50mv400 50030 500400 500400 100300
长度 50~1100 502000 501100 500800 50~-500 10050
爱究 0.050.20 0.1.0 1,9a0 4.006.0 6.020.0 21.5m50.0
WCaSO WO5 Ceao WCas5 O W25 Co WOus WCLO 注：露龙照#其做葬导，欢方、城格时，由供腾服方商费定后在订货率中主明。
爱活火鑫M
烧漆（9）
囍技术慕求区1花学成分
产器的化学成分盛特合裁2的规宝。
服签分/%
豪2化学威分
杂腻无燃食盈，不大于
骨金家含画
辫粤
C
N
0
Ca
Fe
C 50.0±0
MO
MS
WCa WCus 金 45.03.0
40.0±2.0
WCuAO WCAS 喜 菱0
00±0 0.015 10 0.010 囍O 0.015 0.0101 0.010
WC30 WCAAS WCA20 WO1S WOalo
余度 25.02.0 金藍 20.0±2.0 余量 15.0±2.0 绿盘
10.02.0
乐艺外形尺时及其危许装 521夏度、窗度、长魔及其免等健登
变意退火态产品的摩度，室度和长魔及其允许整应待合表3的想定，游珍产品的愿康，宝和长成及其允许常考放行合享全的规定。厚庭，宽度和长度充做益等级分工领和直级，当订货载中未注開能楚馨级时，批真级储整供货。 o 1S/T1501-2022
泰3变形返夹衣产品尺守及万光好得想
发寿运雅长魔允抑信数额 I额
度光许家装 1额 L
宽医光许有装 I毅
聚# 05000.20 .0 0.02 土808 500 1.t 0 土
意发
长 5001100 5000 500-110 50~1100 60800 50--500
Ⅱ级
±1 12 土$ +3 土
t0 80350
大
500450
.00.00 0.05 ±010 50-450 .00 ±.05 19 500200 >6.00020.00 出 0.50 Sd0
主3 ±2 出
送，处家龙评能童全学十成金一“麻脚端艺时，其为康相产值的情。
袁4游清态产品尺寸发其免许物
位有意来长鼠尔许综 I额 L ±1
富发免许障糕 1 1额 ±1
厚庭允醉薪篷 I 亚额
舞 1.5-50.0 t机s ±1.0 注，当就为要求免许领获全为十*成金这净举肉的时，英值为亲中相应做信路2情。 5.22不平度
黛廣 10--300
长意 10~50
+2
土容
变形选火态产品的不平度做餐合我5的想定。
:
表不年度
度 ES 0~02 0.2020
不平院 % S NS
戴趣
贺形想廣意
53寄度
产品的密度应待台表5的想定，
麦密摩
密度 /ode
藥峰
永事M 1.94012 42 12 38-~12.90 1%01%4 138~18 18#50165% 14.58-15. 25
家#态韵 11, 8号~1% 42 12.12~18 90 12.52-134 13.10-1.3.58 13. 66~14. 58 14.2615.25
WCuEO WCuAE Wado WC3E WC30 WCS
3 YS/T1561—2022
表6密度(续)
密度 g/cm
牌号
变形退火态(M) 15.23~15.98 15.97~16.78 16.78~17.67
熔渗态(S) 14.92~15.98 15.64~16.78 16.43~17.67
WCu20 WCu15 WCul0
5.4 热导率
产品的热导率应符合表7的规定。
表7热导率
热导率，不小于 W/(m · K)
牌号 WCu50 WCu45 WCu40 WCu35 WCu30 WCu25 WCu20 WCu15 WCulo
290 270 250 230 220 200 180 170 160
5.5 热膨胀系数
产品的热膨胀系数应符合表8的规定。
表8 热膨胀系数
热膨胀系数，不大于
牌号 WCu50 WCu45 WCu40 WCu35 WCu30 WCu25 WCu20 WCu15 WCulo
×10-°/℃ 13. 3 12. 4 11. 6 10. 4 9. 4 8. 4 7. 7 7. 2 6. 5
4 YS/T1561—2022
5.6导电率
产品的导电率应符合表9的规定。
表9导电率
导电率，不小于
牌号 WCu50 WCu45 WCu40 WCu35 WCu30 WCu25 WCu20 WCul15 WCu10
%IACS 54 49 47 44 42 38 34 30 27
5.7 外观质量 5.7.1产品表面均不应有缺角，肉眼可见的分层与孔洞。 5.7.2变形退火态产品表面不应有裂纹、分层、起皮、龟裂、折叠、金属或非金属压人等缺陷，允许有轻微擦伤、辊印、凹坑和麻点。变形退火态钨铜合金板表面允许修磨，但修磨后其厚度应满足对应的最小厚度要求。 5.7.3 变形退火产品边部应剪切整齐、无裂口。
6试验方法
6.1 化学成分
产品中铜含量的检验方法应符合YS/T1562.1中的规定，杂质元素含量的检验方法应符合GB/T 4324（所有部分）中的规定。 6.2外形尺寸及其允许偏差 6.2.1产品的尺寸采用相应精度的量具测量。厚度测量在距钨铜合金板边部不小于10mm处进行。 6.2.2 产品的不平度测量参见图1，其不平度w按公式(1)计算。
H
×100%
(1)
w=
L
式中： w H 钨铜合金板下表面与基准面之间的最大间距，单位为毫米（mm）； L- 一钨铜合金板最高点与基准面接触点之间的最小水平距离，单位为毫米（mm）。
板的不平度，常用百分数表示（%）；
5 YS/T1561—2022
A—A削面
板材和平面的切线
H
I*
图1钨铜合金板不平度测量方法
6.3密度
产品的密度测定方法应符合GB/T3850中的规定。
6.4热导率
产品的热导率测定方法应符合GB/T22588中的规定。
6.5热膨胀系数
产品的热膨胀系数测定方法应符合GB/T4339中的规定。 6.6导电率
产品的导电率测定方法应符合GB/T32791中的规定。 6.7外观质量
产品的外观质量采用目视检验，必要时采用十倍体视显微镜进行检验。
7检验规则
7.1检查和验收 7.1.1钨铜合金板应由供方或第三方进行检验，保证产品质量符合本文件及订货单的规定。 7.1.2需方可对收到的产品按本文件规定进行复验。如检验结果与本文件及订货单的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差的异议，应在收到产品之日起一个月内提出，属于其他性能的异议，应在收到产品之日起三个月内提出。如需仲裁，仲裁取样应由供需双方在需方共同取样或协商确定。 7.2组批
产品应成批提交验收，每批应由同一牌号、同一批原料、同一规格、同一状态的产品组成。
6
