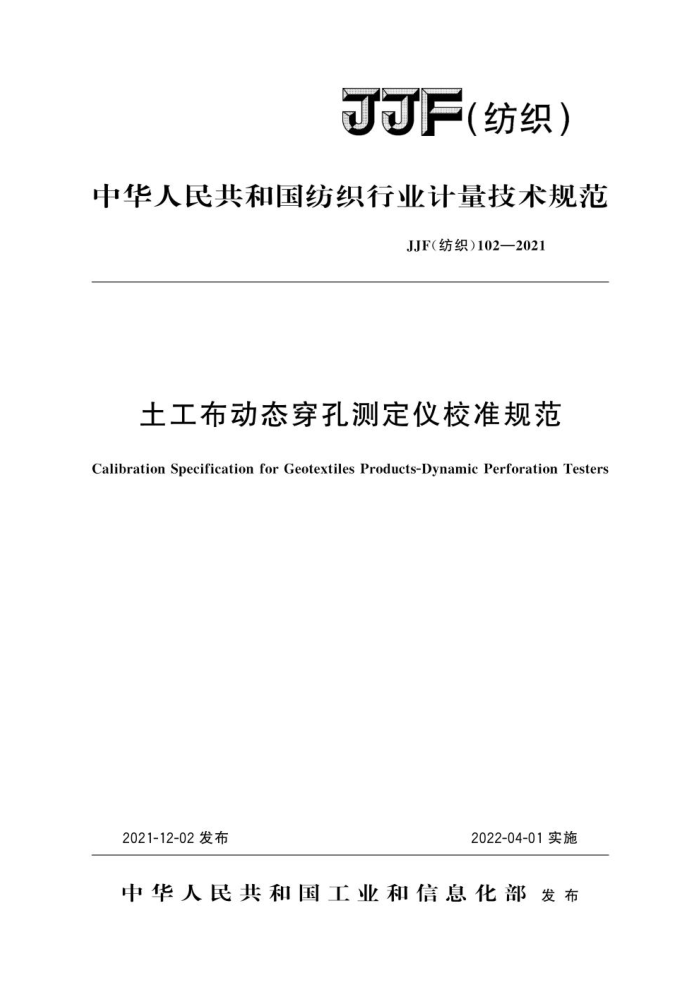

可F(纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）102一2021
土工布动态穿孔测定仪校准规范
Calibration Specification forGeotextiles Products-DynamicPerforation Testers
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部发布 JJF（纺织）102—2021
土工布动态穿孔测定仪校准规范
JJF（纺织）102一2021）
Calibration Specificationfor Geotextiles
Products-Dynamic Perforation Testers
归口单位：中国纺织工业联合会起草单位：安徽省中小企业发展促进中心
合肥鹏通电子科技有限公司苏州赛宝校准技术服务有限公司安徽省纺织计量站浙江省轻工业品质量检验研究院温州际高检测仪器有限公司安徽省经济发展促进中心
本规范委托全国纺织计量技术委员会负责解释 JJF（纺织）102—2021
本规范主要起草人：
程训健（安徽省中小企业发展促进中心）崔群海（合肥鹏通电子科技有限公司）王平（安徽省纺织计量站）陈万松（苏州赛宝校准技术服务有限公司）胡有杰（浙江省轻工业品质量检验研究院）件建国（温州际高检测仪器有限公司）许凯（安徽省经济发展促进中心）郭 君（安徽省中小企业发展促进中心） JJF（纺织）102—2021
目 录
引言
(I) 1) (1) (1) (2) (2) (3) (6) (6) (7) (8) (9)
范围引用文件概述… 计量特性 5 校准条件 6 校准项目和校准方法校准结果表达 8 复校时间间隔附录A穿孔仪校准记录参考格式附录B 穿孔仪校准证书（内页）参考格式附录C 穿孔仪校准不确定度评定示例·
-
2 3
.
2
I JJF（纺织）102—2021
引言
本规范依据JJF1071—2010《国家计量校准规范编写规则》、JJF1001—2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》规定的规则编制。
本规范的技术指标参数采用GB/T17630一1998《土工布及其有关产品 动态穿孔试验 落锥法》的相关内容。
本规范为首次发布。
= JJF（纺织）102—2021
土工布动态穿孔测定仪校准规范
1范围
本规范适用于落锥式土工布动态穿孔测定仪（以下简称“穿孔仪”）的校准，其他类似仪器的校准可参照本规范。 2 引用文件
本规范引用了下列文件： JF1071一2010国家计量校准规范编写规则 GB/T8170数值修约规则与极限数值的表示和判定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
穿孔仪由支撑放开装置、钢锥和试样夹持环等组成（见图1），适用于落锥法测定土工布及其有关产品动态穿孔穿透程度。工作原理为：一定质量的钢锥从一定高度自由垂直跌落刺人试样形成破洞，用量锥（见图2）测量试样破洞最大可见直径。
单位：mm
_Φ50±0.10
电
0 V
040
1009
000
030
020
$10
图1穿孔仪示意图
图2量锥示意图
1-支撑放开装置：2-钢锥；3-夹持环：4-试样
1 JJF（纺织）102—2021
4计量特性 4. 1 夹持环内径：（150士0.5）mm。 4.2 钢锥尖到试样表面距离：（500士2）mm。 4.3 钢锥质量：（1000士5）g。 4.4 钢锥锥尖端半径：R（1士0.1）mm。 4. 5 钢锥锥角：45°士20。 4.6 钢锥最大直径：（50士0.10）mm。 4.7 量锥质量：（600士5）g。 4.8 量锥刻度直径示值误差：土0.10mm 5 校准条件 5.1环境条件 5.1.1工作电压：AC（220±22）V。 5.1.2其他条件：穿孔仪应置于稳固的水平基础上，校准环境应清洁，周围无腐蚀性介质，无影响使用的震源。 5.2 测量标准及其他设备
测量标准及其他设备见表1。
表1测量标准及其他设备
最大允许误差或准确度或不确定度
序号
数量
标准器名称
测量范围、分度值或分辨力
测量范围：（0~200）mm，分辨力：0.01mm
MPE:±0.03mm
游标卡尺
1
1
测量范围：（0~25）mm，（25~ MPE:±0.004mm
2
千分尺
2
50）mm；分度值：0.01mm 测量范围：（20~1100）g，e= 1g,d=0.1g 测量范围：（0~600）mm分度值：1mm 测量范围：0°~320°分度值：2 测量范围为（0~1）mm，分度值为0.01mm 放大倍数：≥100倍
3
D级
电子天平
1
钢直尺
4
MPE：±0.15mm
1
5
万能角度尺
MPE:±2' U=1.0μm,k=2
1
玻璃线纹尺
6
1
显微镜（带显示图像或投影功能
7
1
注：主要测量标准及设备可选用本表所列，也可以选用其引入的测量不确定度U（k=2)不大于被
校量的最大允许误差1/3的测量设备。
