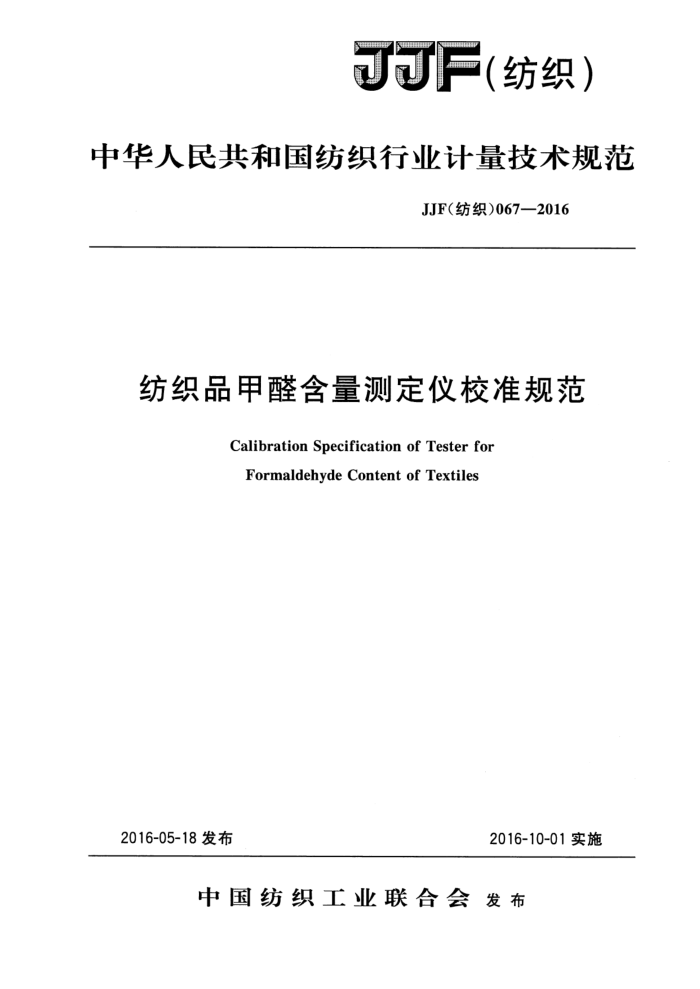

JJF 纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）067一2016
纺织品甲醛含量测定仪校准规范
CalibrationSpecification ofTesterfor Formaldehyde Content of Textiles
2016-05-18发布
2016-10-01实施
中国纺织工业联合会发布 JJF纺织)067—2016
纺织品甲醛含量测定仪
校准规范
JJF（纺织）067—2016
Calibration Specification of Tester for FormaldehydeContent of Textiles
归口单位：纺织计量技术委员会主要起草单位：浙江省纺织计量站
南通宏大实验仪器有限公司浙江省纺织测试研究院杭州市质量技术监督检测院
参加起草单位：温州市大荣纺织仪器有限公司
泉州市美邦仪器有限公司温州方圆仪器有限公司
本规范委托纺织计量技术委员会负责解释 JJF(纺织)067—2016
本规范主要起草人：
陈建华（浙江省纺织计量站) 钱士新（南通宏大实验仪器有限公司）邓丽芬 (杭州市质量技术监督检测院）袁海萍 (浙江省纺织测试研究院）胡有杰 （浙江省纺织计量站）潘勇华（浙江省纺织测试研究院）
参加起草人：
邵宪锦（温州市大荣纺织仪器有限公司）黄光平 (泉州市美邦仪器有限公司) 陈泽 (温州方圆仪器有限公司) JJF（纺织）067—2016
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (5) (6) (7) (9)
范围· 引用文件
2 3 术语 4 概述· 5 计量性能要求 6 通用技术要求. 7 主机校准.. 附录A甲醛含量的工作曲线附录B氧化钦滤光片校准曲线附录C 甲醛测定仪定波长下的透射比示值误差不确定度评定附录D 纺织品甲醛含量测定仪原始记录
-
..
.
- JJF（纺织）067—2016
引言
本规范依照GB/T2912.12009《纺织品甲醛的测定 第1部分：游离和水解的甲醛（水萃取法）》GB18401一2010《国家纺织产品基本安全技术规范》、JJG178 2007《紫外、可见、近红外分光光度计》、GB/T27025一2008《检测和校准实验室能力的通用要求》起草。
本规范为首次发布。
I JJF（纺织）067—2016
纺织品甲醛含量测定仪校准规范
1·范围
本规范规定了纺织品甲醛含量测定仪的校准方法，适用于新制造、使用中和修理后的纺织品甲醛含量测定仪（以下简称测定仪）的校准。 2引用文件
本规范引用了下列文件： JJG178一2007紫外、可见、近红外分光光度计 GB/T2912.1-2009纺织品甲醛的测定第1部分：游离和水解的甲醛（水萃
取法）
GB18401一2010国家纺织产品基本安全技术规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1透射比transmittance
透射光强度（It）与人射光强度（I。）之比。 3.2吸光度absorbance
人射光强度（I。）与透射光强度（I.）之比的对数。 4概述
纺织品甲醛含量测定仪包括：具有波长412nm段的分光光度计或具有同样功能的光学仪器为主机，并具有按照标准要求对该波长吸光度要素参与的甲醛含量自动计算的功能软件所设计制造的，用于按GB/T2912.1一2009要求的自动测定纺织品中甲醛含量值的仪器。 5计量性能要求 5.1仪器的工作波长 5.1.1工作波长示值误差为士1nm。 5.1.2工作波长重复性误差为≤0.5nm。 5.2透射比最大允许误差
仪器透射比最大允许误差为士0.5%。
5.3透射比重复性
仪器透射比重复性要求0.2%。
1 JJF（纺织)067—2016
6通用技术要求
6.1安全性能
仪器的绝缘电阻应不低于20MQ。 6.2标志
仪器应有下列标志：名称、型号、编号、制造厂名、出厂日期、工作电源电压、频
率。国产仪器应有制造生产许可标志及编号。 6.3外观
仪器各紧固件均应紧固良好，各调节旋钮、按键和开关均能正常工作，电缆线的接插件均能紧密配合且接地良好。
仪器应能平稳地置于工作台上，样品架定位稳定正确。 指示器刻线粗细均匀、清晰，数字显示清晰完整，可调节部件不应有卡滞、突跳及
显著的空回。
7主机校准 7.1主机校准条件 7.1.1 校准用设备见表1。
表1校准用设备表主要技术要求规格型号，精度等级，分度值或不确定度
序号 计量器具名称 1
U=0.3nm，k=2 500V，10级
氧化钦滤光片
2 3 注：甲醛标准溶液建议在国家标准物质中心购买具有证书的标准甲醛。
兆欧表万用表
不低于2.5级
7.1.2环境条件 7.1.2.1 温度：（10～35）℃。 7.1.2.2 相对湿度不大于85%。 7.1.2.3 电源满足市电要求。 7.1.2.4 仪器不应受强光直射，放置仪器的工作台应平稳，周围无强磁场、电场干扰：无强气流及腐蚀性气体。 7.2主机校准项目
仪器的首次校准、后续校准及使用中校准项目见表2。
表2校准项目一览表
使用中校准
序号 1 2 3 2
校准项目通用技术要求
首次校准
后续校准
+ + +
+ + +
+ + +
波长示值误差与重复性透射比示值误差与重复性 JJF（纺织)067—2016
表2（续）
校准项目电源电压的适应性
序号 4 注：“十”为必检项目，“一”为可选项目。
首次校准
后续校准
使用中校准
+
一
7.3主机校准方法 7.3.1通用技术要求的检查 7.3.1.1安全性能
仪器应具有良好的绝缘和接地保护。用500V兆欧表，测量仪器电源进线端与机壳（或接地端子）间的绝缘电阻。测试时电源插头不接入电网，电源开关置于接通位置，用导线将电源插头的相线与零线短路，用兆欧表读取电源插头的相线与仪器接地端子之间的绝缘电阻。 7.3.1.2外观和标志
按6.2～6.3的要求，目视、手动检查。 7.3.2波长最大允许误差及波长重复性 7.3.2.1校准步骤
a）非自动扫描仪器使用滤光片标准物质，选取仪器的透射比或吸光度测量方式，在412nm波长点用
空气作空白调整仪器透射比为100%（0A），插人挡光板调整透射比为0%，然后将标准物质垂直置于样品光路中，读取标准物质的光度测量值，在412nm波长校准点测出标准物质的透射比或吸光度，求出相应的透射比谷值或吸光度峰值波长入：，连续测量 3次。
b）自动扫描仪器使用滤光片标准物质时，采用透射比或吸光度测量方式，根据设定的扫描参数用空
气作空白进行仪器的基线校正，用挡光板进行暗电流校正，然后将标准物质垂直置于样品光路中，设置合适的记录范围，连续扫描3次，分别检出（或测量）透射比谷值或吸光度峰值波长入；。 7.3.2.2结果计算
对每个测量波长，按照公式（1）计算波长示值误差：
(1)
式中： —3次测量的平均值；入。一波长标准值。 按照公式（2）计算波长重复性：
Ox入max—入mir
(2)
式中：入max，入min一一分别为3次测量波长的最大值与最小值。
7.3.3透射比最大允许误差和重复性
3 JJF 纺织）
