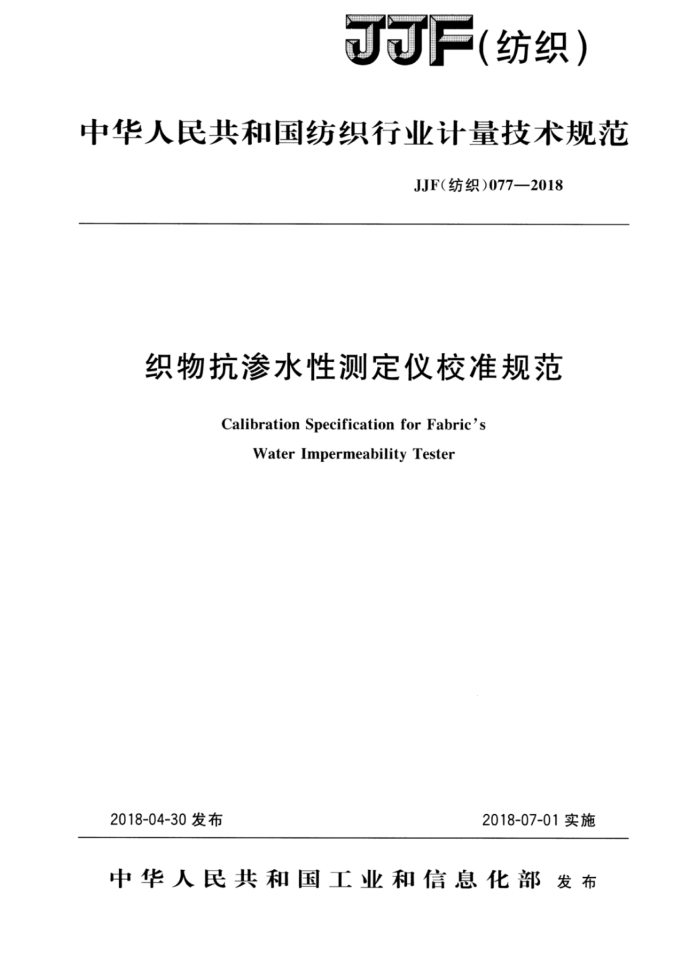

JJF （纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织)077—2018
织物抗渗水性测定仪校准规范
Calibration Specification for Fabric's
Water Impermeability Tester
2018-07-01实施
2018-04-30发布
中华人民共和国工业和信息化部发布 JJF(纺织)077—2018
织物抗渗水性测定仪校准规范
JJF（纺织)077—2018
Calibration Specification forFabric's
WaterImpermeabilityTester
归口单位：纺织计量技术委员会
主要起草单位：福建省纤维检验局
参加起草单位：温州方圆仪器有限公司
南通宏大实验仪器有限公司国家纺织计量站上海分站温州市大荣纺织仪器有限公司泉州市美邦仪器有限公司泰州市计量测试院
本规范委托纺织计量技术委员会负责解释 JJF（纺织)077—2018
本规范主要起草人：
邓力生（福建省纤维检验局）
林登光（福建省纤维检验局）马昌萍 (福建省纤维检验局)
参加起草人：
王露 (温州方圆仪器有限公司) 杨卫林（南通宏大实验仪器有限公司）熊 杰 （国家纺织计量站上海分站）杨红斌 （温州市大荣纺织仪器有限公司）彭 锐 （泉州市美邦仪器有限公司）高 鹏 (泰州市计量测试院）刘 明 （温州方圆仪器有限公司） JJF（纺织）077—2018
目
录
引言 1 范围 2 概述· 3通用要求 3.1外观.. 3.2电气安全 3.3操作及显示功能 4计量特性. 4.1有效夹持面积 4.2压力示值误差 4.3水压上升速率... 4.4计时控制特性.· 5校准条件·.. 5.1环境条件 5.2标准器及其他设备 6校准项目及校准方法 6.1校准项目.. 6.2校准前准备 6.3校准方法. 7校准结果表达 8复校时间间隔· 附录A压力示值误差校准结果的测量不确定度评定（示例）附录B升压速率测量结果的不确定度评定（示例) 附录C有效夹持面积的测量结果的不确定度评定（示例）附录D 织物抗渗水性测定仪校准记录表
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) ( 2) (2) (2) (2) (2) (3) (3) (4) (5) (6) (9) (12) (14)
I JJF（纺织)077—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JF1059.1一2012《测量不确定度评定与表示》、JJF1001一2011《通用计量术语及定义》规定的规则编写。
本规范在制定过程充分考虑了GB/T4744一2013《纺织品防水性能的检测和评价静水压法》、FZ/T01004一2008《涂层织物抗渗水性的测定》、ISO9073-16-2007 《纺织物非纺织物的试验方法 法第16部分：耐透水性的测定（静态液压）》中有关试验仪器的相关技术要求、技术指标及检验方法。
本规范为首次制定
Ⅱ JJF（纺织)077—2018
4.3 3水压上升速率
仪器设为动态法试验状态时，水压上升速率（6.0士0.3）kPa/min。 4.4计时控制特性
仪器设为给定压力值法试验状态时，当定压力值30kPa，升压时间（60士10）s，稳压时间（120士10）S；当定压力值>30kPa，升压时间（120士20）S，稳压时间（300±20）S。 5 校准条件 5.1 环境条件
环境温度：（20士10）℃；环境湿度：≤85%RH；电源电压为（220士22）V，频率为（50士1）Hz；周围无影响测量的电磁干扰、机械振动等。
5.21 标准器及其他设备
标准器及其他设备见表1。
表1标准器及其他设备
数量 备注
技术指标
序号 1 2 3 4 5 6 7
名称精密数显压力表 量程（0～100）kPa， 分辨力0.01kPa，0.1级
1
量程（0～1）MPa， 分辨力0.1kPa，0.1级
1 1 1 1 1 1
精密数显压力表多段电子秒表
量程（0.01s~1h）， MPE: ±0.10 s 量程（0.01150）mm，I MPE: ±0.02mm
游标卡尺兆欧表万用表辅助加压装置
500V/500MQ，10级（0～200）Q，0.5级
(0~1.5）MPa
6 校准项目及校准方法 6. 1 校准项目
校准项目见表2。
表2校准项目一览表
校准方法条款
序号 1 2 3 4 2
项目名称有效夹持面积压力示值误差压力上升速率计时控制特性
计量特性条款
4. 1 4. 2 4. 3 4. 4
6.3.1 6. 3. 2 6.3.3 6. 3. 4 JJF（纺织）077—2018
6.2校准前准备 6.2.1外观检查
按3.1要求，用目测及手动的方法检查。 6.2.2电气安全性检查
按3.2要求进行。拨下仪器电源插头：用兆欧表测量捕头相线与机壳金属部分之间
电阻，再用万用表测量插头地线与机壳金属部分之间电阻。 6.2.3基本操作及显示功能检查
按3.3要求，用目测及手动的方法检查。 6.3校准方法 6.3.1有效夹持面积
用游标卡尺，测量上夹头底边内径，注意避开底边圆弧倒角部分；用同样方法在目测垂直方向再测量一次内径。取两次平均值，计算出有效夹持面积。 6.3.2压力示值误差 6.3.2.1将专用不锈钢板模拟试样装载在仪器上，并用透明气动软管与精密数显压力表及辅助加压装置相连，注意使精密数显压力表位置高于仪器测试头液面，防止水溢流到精密数显压力表。检查外接装置无渗漏后，将仪器及标准器压力示值均清零。
注：专用不锈钢板参考直径（150士10）mm，厚（1.5士0.5）mm，中心开孔装配气动快速接
头，目测表面平整光洁。
6.3.2.2校准点的选择，至少包含30kPa点，并按所使用的满量程的10%、20%、 40%、60%、80%、100%逐点校准。 6.3.2.3缓慢平稳升高压力，在标准器压力上升到校准点值时，记录渗水仪示值。测量时，使外接管近标准器端液面与专用不锈钢板下表面平齐，以消除液柱高度差导致的压力误差，见图1。重复一次取两次平均值作为该校准点示值平均值。
精密数显压力表
水柱
专用不锈钢板
下夹头
图1校准示意图
6.3.2.4示值误差计算
A, =p, -pjs
(1)
式中： Di
渗水仪在第i（j=1，2，3，，10）个校准点的示值误差，kPa；
3
