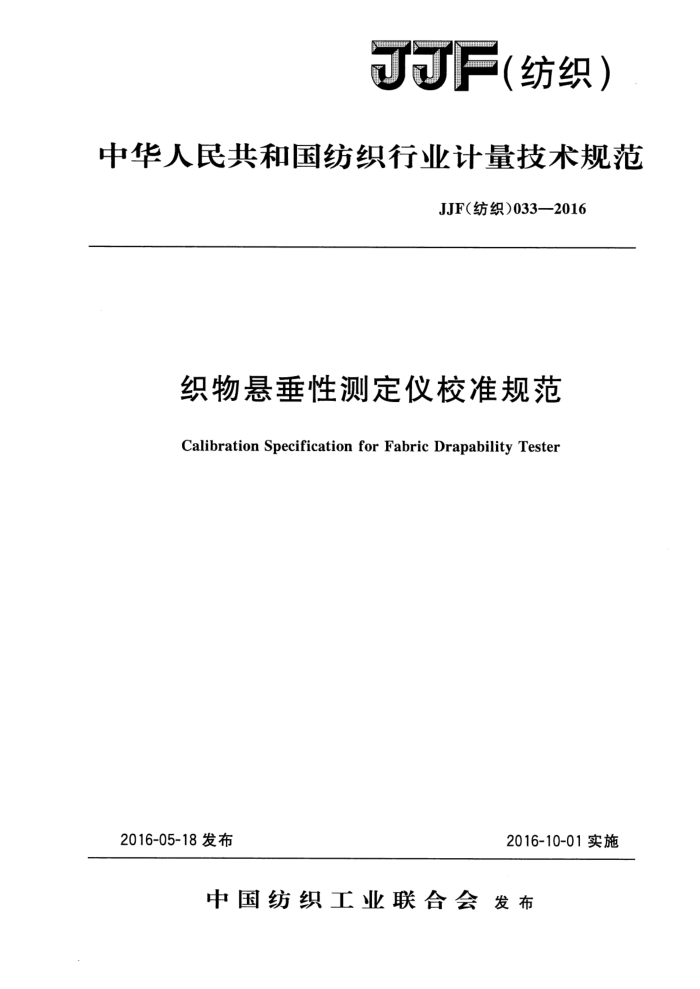

JJF 纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）0332016
织物悬垂性测定仪校准规范
Calibration Specification for Fabric Drapability Tester
2016-05-18发布
2016-10-01实施
中国纺织工业联合会发布 JJF（纺织）033—2016
织物悬垂性测定仪
校准规范
JJF（纺织）033—2016 代替JJF（纺织）033—2006
Calibration Specification for Fabric Drapability Tester
归口单位：纺织计量技术委员会主要起草单位：新疆巴音格勒盟蒙古自治州纤维检验所
新疆喀什地区纤维检验所
温州方圆仪器有限公司
河北省纤维检验局河南省纺织产品质量监督检验院
参加起草单位：温州市大荣纺织仪器有限公司
泉州市美邦仪器有限公司
张家港市丰盛针毛织造有限公司
本规范委托纺织计量技术委员会负责解释 JJF（纺织）033—2016
本规范主要起草人：
吴炜（新疆巴音格勒盟蒙古自治州纤维检验所）张慧卿(新疆喀什地区纤维检验所）王振国 (河北省纤维检验局) 朱克传（温州方圆仪器有限公司）李升 (河南省纺织产品质量监督检验院）
参加起草人：
杨红斌（温州市大荣纺织仪器有限公司）黄光平（泉州市美邦仪器有限公司）汤鲁湘（张家港市丰盛针毛织造有限公司）王文明（温州方圆仪器有限公司）林约西（温州方圆仪器有限公司） JJF（纺织）033—2016
目 录
引言 1 范围 2 引用文件 3
(Ⅱ) (1) (1) (1) (1) (2) (2) (3) (4) (5) (6) (7) (9)
-
..
术语 4 概述 5 计量特性 6 校准条件 7 校准项目和校准方法 8 校准结果表达 9 复校时间间隔附录A织物悬垂性测定仪校准记录表附录B 测量不确定度分析实例. 附录C 校准板
.
..
..
..
T JJF（纺织）033—2016
引言
本规范是对JJF（纺织）033一2006《织物悬垂性测定仪校准规范》的修订。与 JJF（纺织）033一2006相比，除编辑性修改外，本规范主要技术变化如下：
增加了第3章术语；一增加了转速的计量校准；增加了附录B。
本规范的历次版本发布情况为：
JJF（纺织）033—2006； JJG（纺织）042—1990。
I JJF（纺织）033—2016
织物悬垂性测定仪校准规范
1范围
本规范适用于新制造、使用中和修理后的织物悬垂性测定仪（以下简称悬垂仪）的校准。
其他类似设备可参照本规范进行校准。 2引用文件
本规范引用了下列文件： GB/T23329纺织品织物悬垂性的测定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1悬垂性．drapability
已知尺寸的圆形织物试样在规定条件下悬垂时的变形能力。
3.2悬垂波数nodenumber
表示悬垂波或折曲的数量（即波峰或波谷的数量），是悬垂形态参数之一。 3.3波幅waveamplitude
表示大多数的悬垂波或折曲的尺寸（悬垂波边缘与试样夹持盘圆心之间的距离），以厘米表示，是悬垂形态参数之一。 3.4悬垂系数drapecoefficient
悬垂试样的投影面积与未悬垂试样的投影面积的比率，以百分率表示。 3.5静置时间staticduration
动态法时，仪器以恒定速度带动试样旋转规定时间后停止，从停止到开始测量静态悬垂图像的时间。
4概述
悬垂仪用于织物悬垂性的测试。其工作原理是：将圆形试样水平放置于与圆形试样同心且较小的夹持盘之间，夹持盘外的试样沿夹持盘边缘自然悬垂下来，获得悬垂试样垂直投影到平面上的图形，测量投影图，得到波幅和悬垂波数，计算出悬垂系数指标。 试验方法有两种：纸环法和图像处理法。
1 JJF（纺织）033—2016
5计量特性 5.1外观及基本状态要求 5.1.1铭牌
悬垂仪应有铭牌。铭牌上须标明型号、规格、制造厂、出厂编号和出厂时间等。 5.1.2外观
悬垂仪应清洁，无污垢。外表不应有影响试验性能的机械损伤。 5.1.3功能
纸环法悬垂仪光源应能正常控制启动、停止。 具备动态测量的悬垂仪各功能如旋转、光源、计时等应能正常控制启动、停止。 投影的光线应平行。模板放在夹持盘上，纸环放在仪器的投影部位，纸环的边缘应
与模板投影的轮廓吻合。 5.2电气安全性检查 5.2.1电源线对机壳导电部位的绝缘电阻≥5MQ。接地线与机壳连接可靠，其末端与机壳间总电阻<1Q。 5.3计量性能要求 5.3.1试样夹持盘转速（0300）r/min可调，其允许误差为设定值士3r/min（带动态悬垂性测试功能的悬垂仪）； 5.3.2旋转时间、静置时间测量允许误差为士1s（带动态悬垂性测试功能的悬垂仪）； 5.3.3 固定试样的夹持盘直径为：（180士1）mm或（120士1）mm； 5.3.4 裁样模板直径为：（240±1）mm、（300±1）mm、（360±1）mm； 5.3.5悬垂系数允许误差为：士2%； 5.3.6平均波幅测量允许误差为：土2mm。 5.3.7 波数测量允许误差为：士1。 5.3.8噪声（动态悬垂性测量的悬垂仪）：仪器本身的噪声在正常试验过程中，距离 1m处测量不大于70dB（A计权）。
6校准条件 6.1环境条件 6.1.1环境温度：常温。 6.1.2环境湿度：≤85%RH。 6.1.3电源电压：额定值士10%内。 6.1.4仪器应放置在稳固的工作台上，安放环境应清洁，周围无明显震源和腐蚀性介质，并调整好水平。 6.2校准器及其他设备
校准器及其他设备见表1。
2 JJF（纺织）033—2016
表1校准器及其他设备
量程、规格 30%、50%、70%
准确度等级/最大误差
序号 1 2 3 4 5 6 7 8 注：校准板见附录C。
检具名称校准板秒表转速表游标卡尺天平兆欧表万用表声级计
±0.2% ±0.1 s ±1 r/min
0.1 s~1 h ≥300r/min (0~300)mm ≥100 g
MPE：±0.04mm
0. 001 g 10级 2.5级 1级
(0~500）MQ，500V
0~200
35dB～100dB（A计权）
1
校准项目和校准方法 7.1外观及基本状态检查
通过目测及基本功能操作，检查悬垂仪的铭牌、标记，安装情况和操作性能，应满足5.1.1~5.1.3要求。
用模板裁剪纸环，将模板放在夹持盘上，其中心穿过定位柱，将纸环放在仪器的投影部位，投影光线应符合5.1.3要求。 7.2电气安全性检查
将悬垂仪与外部供电线路脱离，将仪器开关置于正常开机位置，用兆欧表测量悬垂仪电源线与金属机壳间的绝缘电阻，用万用表测量机壳与接地线电阻，均应满足5.2.1 要求。 7.3试样夹持盘转速
设定好夹持盘转速，启动仪器。用转速表测量夹持盘的转速，转速表示值与仪器转速设定值误差应符合5.3.1条要求。 7.4计时器
设定旋转时间为45s，点击动态法的启动功能键，同时启动秒表，当旋转停止同时停止秒表。秒表的示值与旋转时间设定值的误差应符合5.3.2条的要求。
设定静置时间为30S，点击动态法的启动功能键，当夹持盘停止旋转时启动秒表，悬垂仪采集到悬垂静态图像时停止秒表。秒表的示值与静置时间设定值误差应符合 5.3.2的要求。 7.5夹持盘直径
用游标卡尺沿夹持盘圆周方向相隔120°测量其直径三次，求直径平均值，夹持盘直径平均值与标称值误差应符合5.3.3条的要求。
3 JJF 纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）0332016
织物悬垂性测定仪校准规范
Calibration Specification for Fabric Drapability Tester
2016-05-18发布
2016-10-01实施
中国纺织工业联合会发布 JJF（纺织）033—2016
织物悬垂性测定仪
校准规范
JJF（纺织）033—2016 代替JJF（纺织）033—2006
Calibration Specification for Fabric Drapability Tester
归口单位：纺织计量技术委员会主要起草单位：新疆巴音格勒盟蒙古自治州纤维检验所
新疆喀什地区纤维检验所
温州方圆仪器有限公司
河北省纤维检验局河南省纺织产品质量监督检验院
参加起草单位：温州市大荣纺织仪器有限公司
泉州市美邦仪器有限公司
张家港市丰盛针毛织造有限公司
本规范委托纺织计量技术委员会负责解释 JJF（纺织）033—2016
本规范主要起草人：
吴炜（新疆巴音格勒盟蒙古自治州纤维检验所）张慧卿(新疆喀什地区纤维检验所）王振国 (河北省纤维检验局) 朱克传（温州方圆仪器有限公司）李升 (河南省纺织产品质量监督检验院）
参加起草人：
杨红斌（温州市大荣纺织仪器有限公司）黄光平（泉州市美邦仪器有限公司）汤鲁湘（张家港市丰盛针毛织造有限公司）王文明（温州方圆仪器有限公司）林约西（温州方圆仪器有限公司） JJF（纺织）033—2016
目 录
引言 1 范围 2 引用文件 3
(Ⅱ) (1) (1) (1) (1) (2) (2) (3) (4) (5) (6) (7) (9)
-
..
术语 4 概述 5 计量特性 6 校准条件 7 校准项目和校准方法 8 校准结果表达 9 复校时间间隔附录A织物悬垂性测定仪校准记录表附录B 测量不确定度分析实例. 附录C 校准板
.
..
..
..
T JJF（纺织）033—2016
引言
本规范是对JJF（纺织）033一2006《织物悬垂性测定仪校准规范》的修订。与 JJF（纺织）033一2006相比，除编辑性修改外，本规范主要技术变化如下：
增加了第3章术语；一增加了转速的计量校准；增加了附录B。
本规范的历次版本发布情况为：
JJF（纺织）033—2006； JJG（纺织）042—1990。
I JJF（纺织）033—2016
织物悬垂性测定仪校准规范
1范围
本规范适用于新制造、使用中和修理后的织物悬垂性测定仪（以下简称悬垂仪）的校准。
其他类似设备可参照本规范进行校准。 2引用文件
本规范引用了下列文件： GB/T23329纺织品织物悬垂性的测定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1悬垂性．drapability
已知尺寸的圆形织物试样在规定条件下悬垂时的变形能力。
3.2悬垂波数nodenumber
表示悬垂波或折曲的数量（即波峰或波谷的数量），是悬垂形态参数之一。 3.3波幅waveamplitude
表示大多数的悬垂波或折曲的尺寸（悬垂波边缘与试样夹持盘圆心之间的距离），以厘米表示，是悬垂形态参数之一。 3.4悬垂系数drapecoefficient
悬垂试样的投影面积与未悬垂试样的投影面积的比率，以百分率表示。 3.5静置时间staticduration
动态法时，仪器以恒定速度带动试样旋转规定时间后停止，从停止到开始测量静态悬垂图像的时间。
4概述
悬垂仪用于织物悬垂性的测试。其工作原理是：将圆形试样水平放置于与圆形试样同心且较小的夹持盘之间，夹持盘外的试样沿夹持盘边缘自然悬垂下来，获得悬垂试样垂直投影到平面上的图形，测量投影图，得到波幅和悬垂波数，计算出悬垂系数指标。 试验方法有两种：纸环法和图像处理法。
1 JJF（纺织）033—2016
5计量特性 5.1外观及基本状态要求 5.1.1铭牌
悬垂仪应有铭牌。铭牌上须标明型号、规格、制造厂、出厂编号和出厂时间等。 5.1.2外观
悬垂仪应清洁，无污垢。外表不应有影响试验性能的机械损伤。 5.1.3功能
纸环法悬垂仪光源应能正常控制启动、停止。 具备动态测量的悬垂仪各功能如旋转、光源、计时等应能正常控制启动、停止。 投影的光线应平行。模板放在夹持盘上，纸环放在仪器的投影部位，纸环的边缘应
与模板投影的轮廓吻合。 5.2电气安全性检查 5.2.1电源线对机壳导电部位的绝缘电阻≥5MQ。接地线与机壳连接可靠，其末端与机壳间总电阻<1Q。 5.3计量性能要求 5.3.1试样夹持盘转速（0300）r/min可调，其允许误差为设定值士3r/min（带动态悬垂性测试功能的悬垂仪）； 5.3.2旋转时间、静置时间测量允许误差为士1s（带动态悬垂性测试功能的悬垂仪）； 5.3.3 固定试样的夹持盘直径为：（180士1）mm或（120士1）mm； 5.3.4 裁样模板直径为：（240±1）mm、（300±1）mm、（360±1）mm； 5.3.5悬垂系数允许误差为：士2%； 5.3.6平均波幅测量允许误差为：土2mm。 5.3.7 波数测量允许误差为：士1。 5.3.8噪声（动态悬垂性测量的悬垂仪）：仪器本身的噪声在正常试验过程中，距离 1m处测量不大于70dB（A计权）。
6校准条件 6.1环境条件 6.1.1环境温度：常温。 6.1.2环境湿度：≤85%RH。 6.1.3电源电压：额定值士10%内。 6.1.4仪器应放置在稳固的工作台上，安放环境应清洁，周围无明显震源和腐蚀性介质，并调整好水平。 6.2校准器及其他设备
校准器及其他设备见表1。
2 JJF（纺织）033—2016
表1校准器及其他设备
量程、规格 30%、50%、70%
准确度等级/最大误差
序号 1 2 3 4 5 6 7 8 注：校准板见附录C。
检具名称校准板秒表转速表游标卡尺天平兆欧表万用表声级计
±0.2% ±0.1 s ±1 r/min
0.1 s~1 h ≥300r/min (0~300)mm ≥100 g
MPE：±0.04mm
0. 001 g 10级 2.5级 1级
(0~500）MQ，500V
0~200
35dB～100dB（A计权）
1
校准项目和校准方法 7.1外观及基本状态检查
通过目测及基本功能操作，检查悬垂仪的铭牌、标记，安装情况和操作性能，应满足5.1.1~5.1.3要求。
用模板裁剪纸环，将模板放在夹持盘上，其中心穿过定位柱，将纸环放在仪器的投影部位，投影光线应符合5.1.3要求。 7.2电气安全性检查
将悬垂仪与外部供电线路脱离，将仪器开关置于正常开机位置，用兆欧表测量悬垂仪电源线与金属机壳间的绝缘电阻，用万用表测量机壳与接地线电阻，均应满足5.2.1 要求。 7.3试样夹持盘转速
设定好夹持盘转速，启动仪器。用转速表测量夹持盘的转速，转速表示值与仪器转速设定值误差应符合5.3.1条要求。 7.4计时器
设定旋转时间为45s，点击动态法的启动功能键，同时启动秒表，当旋转停止同时停止秒表。秒表的示值与旋转时间设定值的误差应符合5.3.2条的要求。
设定静置时间为30S，点击动态法的启动功能键，当夹持盘停止旋转时启动秒表，悬垂仪采集到悬垂静态图像时停止秒表。秒表的示值与静置时间设定值误差应符合 5.3.2的要求。 7.5夹持盘直径
用游标卡尺沿夹持盘圆周方向相隔120°测量其直径三次，求直径平均值，夹持盘直径平均值与标称值误差应符合5.3.3条的要求。
3
