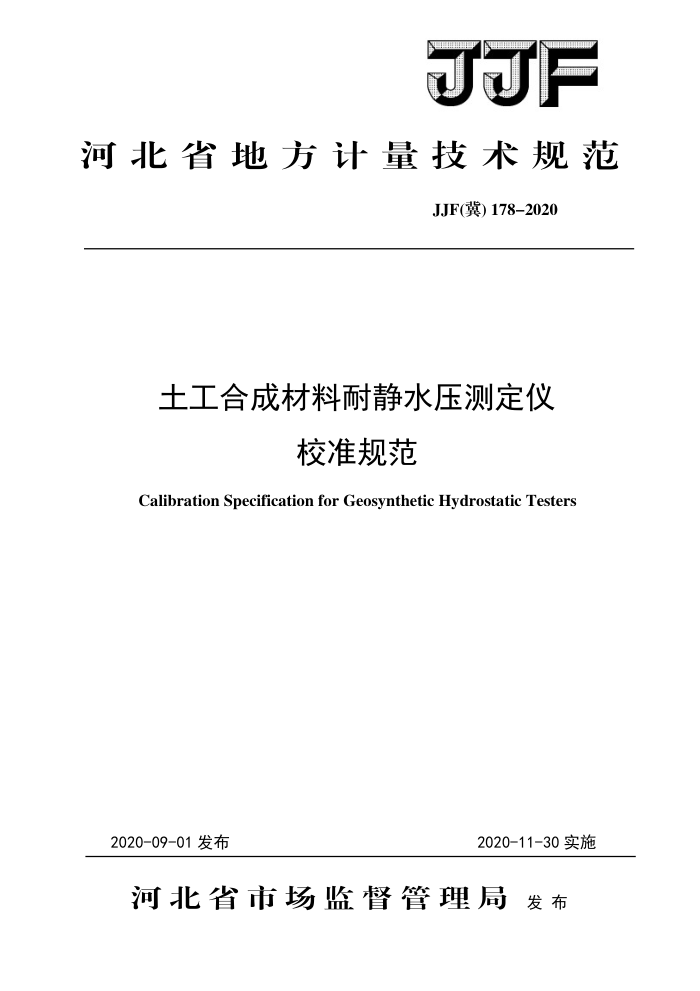

JJF
河北省地方计量技术规范
JJF(冀) 178-2020
土工合成材料耐静水压测定仪
校准规范
Calibration Specification for Geosynthetic Hydrostatic Testers
2020-09-01发布
2020-11-30实施
河北省市场监督管理局 发布 JJF(冀)178—2020
土工合成材料耐静水压
测定仪校准规范
JJF(冀) 178-2020
Calibration Specification for
Geosynthetic Hydrostatic Testers
归口单位：河北省市场监督管理局
主要起草单位：河北省计量监督检测研究院 JJF(冀)178—2020
本规范主要起草人：
蔡岩 (河北省计量监督检测研究院）戴艳梅（河北省计量监督检测研究院）李冰（河北省计量监督检测研究院）程旭超（河北省计量监督检测研究院）
贾丽娟（河北省计量监督检测研究院） JJF(冀)178—2020
目
录
引言 1范围 2引用文件 3概述.. 4计量特性... 4.1测量范围. 4.2系统密封性 4.3示值误差 4.4设定点控制误差 4.5试样夹持装置几何尺寸误差， 4.6绝缘电阻， 5校准条件... 5.1环境条件. 5.2校准用设备. 6校准项目和校准方法 6.1外观. 6.2功能性检查 6.3系统密封性... 6.4示值误差 6.5设定点控制误差 6.6试样夹持装置几何尺寸误差 6.7绝缘电阻， 7校准结果的表达. 8复校时间间隔附录A土工合成材料耐静水压测定仪原始记录（式样）附录B校准证书内容及内页格式附录C土工合成材料耐静水压测定仪示值测量结果的不确定度分析评定示例..(9)
(I) (1) . (1) ..(1) .(1) ..(1) .(1) .(1) ..(1) ...(2) ..(2) .. (2) ..(2) ..(2) ..(3) ..(3) .. (3) ..(3) .. (3) ...(4) ..(4) ...(4) .. (4) ..(4) ...(6) .(7) JJF(冀)178—2020
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及
定义》、JJF1008-2008《压力计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1094-2002《测量仪器特性评定》，共同构成支撑校准规范制订工作的基础性系列规范。
本规范参考引用了JJG875-2019《数字压力计》国家计量检定规程的部分内容、参
照GB/T17642-2000《土工合成材料非织造布复合土工膜》、GB/T19979.1-2005《土工合成材料防渗性能第1部分耐静水压的测定》国家标准的部分内容。
本规范为首次制定。 JJF(冀)178—2020
土工合成材料耐静水压测定仪校准规范
1范围
本规范适用于测量范围为(0～2.5)MPa的土工合成材料耐静水压测定仪（以下简称耐静水压测定仪）的校准。 2引用文件
JJG875-2019数字压力计 JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JF1094-2002测量仪器特性评定 GB/T17642-2000土工合成材料非织造布复合土工膜 GB/T19979.1-2005土工合成材料防渗性能第1部分耐静水压的测定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
土工合成材料耐静水压测定仪是用于检测各类土工材料的防渗性能的仪器，是建筑、 交通、水利、水电、建材等领域必备的测量仪器。其工作原理是依据帕斯卡定律，通过压力仪表及控制器对压力值控制，实现水压压进试样夹持装置中的土工合成材料，以测定被测材料的防渗性能。 4计量特性 4.1测量范围
耐静水压测定仪的测量范围为(0～2.5)MPa。 4.2系统密封性
对试样夹持装置在其最大标称压力下保压10min，后5分钟的压力下降应不大于标称
压力的2%。 4.3示值误差
耐静水压测定仪示值最大允许误差为测量上限的土0.5%。
4.4设定点控制误差
耐静水压测定仪在耐压工作状态中的设定点控制误差应不超过设定值的-2%~2%。 JJF(冀)178—2020
4.5试样夹持装置几何尺寸误差
试样夹持装置主要由集水器、支撑网和多孔板组成（见图1），集水器一般为圆简状内腔直径为200mm土5mm；多孔板上均匀分布直径为3mm土0.05mm的小透孔。
支撑网 多孔板口
集水器
试样
n
WNININNISNIVNNINSINNE
口
口
进水口
压力检测口
图1试样夹持装置示意图
4.6绝缘电阻
耐静水压测定仪电源输入端与外壳之间的绝缘电阻应不小于20M2 注：上述计量特性不作合格与否的判定。 5校准条件 5.1环境条件
环境温度：（20±5)℃，相对湿度：不大于80%。校准过程中，应无影响校准结果的干
扰。 5.2校准用设备 5.2.1校准选用不低于0.05级且年稳定性合格的数字压力计。 5.2.2其他设备详见表1。
2
