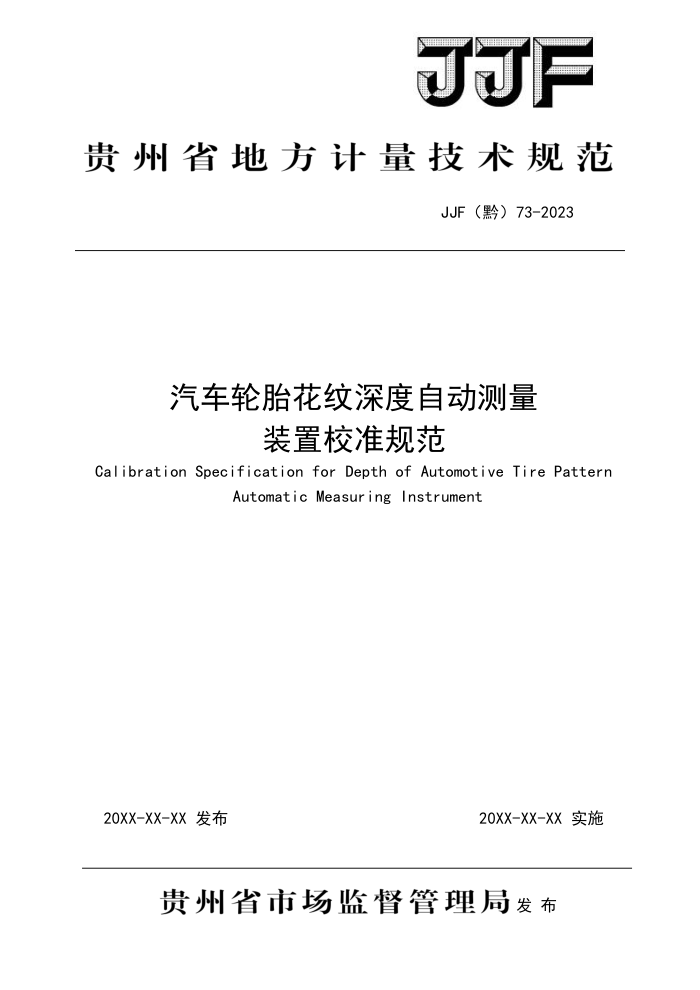

JJF
贵州省地方计量技术规范
JJF（黔）73-2023
汽车轮胎花纹深度自动测量
装置校准规范
Calibration Specification for Depth of Automotive Tire Pattern
AutomaticMeasuringInstrument
20XX-XX-XX实施
20XX-XX-XX发布
贵州省市场监督管理局发布 JJF（黔）73—2023
汽车轮胎花纹深度自动测量
装置校准规范
JJF（黔）73—2023
Calibration Specification for Depth of Automotive
TirePattern Automatic MeasuringInstrument
归口单位：贵州省市场监督管理局主要起草单位：毕节市市场监督管理局检验检测中心
贵州省计量测试院
参加起草单位：贵州中车企交通科技有限公司
本规范由毕节市市场监督管理局检验检测中心负责解释 JJF（黔）73—2023
本规范主要起草人：
吴坤（毕节市市场监督管理局检验检测中心）
黄宁（毕节市市场监督管理局检验检测中心）廖蔚松（贵州省计量测试院）
参加起草人：
黄（贵州中车企交通科技有限公司）陆凌 （贵州省计量测试院） JJF（黔）73—2023
目录
引 言
(II) (1) (1) ..(1) (1) ..(1) .. (2) ...(2) ..(2) ..(2) .(2) ..(2) .(2) ..(2) .(3) ..(4) .(4) ..(4) .(5) ..(6) (7) .(8)
范围 2 引用文件 3 概述 4 计量特性 4.1 分辨力. 4.2 零点漂移， 4.3 示值误差. 4.4 重复性，
1
校准条件. 5.1 环境条件 5.2 测量标准及设备 6 校准方法和校准方法 6.1 校准项目， 6.2 校准方法 7 校准结果的表达 7.1 校准证书， 7.2 校准的处理 8 复校时间间隔，附录A 专用量块技术要求... 附录B 深度测量装置校准记录附录 C 校准证书内页格式. 附录D 深度测量装置示值误差测量结果不确定度评定示例
S
(9) JJF(黔)73—2023
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》，并参考了GB7258-2017《机动车运行安全技术条件》、JJG30-2012《通用卡尺》、GB38900-2020《机动车安全技术检验项目和方法》进行编制。
II JJF（黔）73—2023
汽车轮胎花纹深度自动测量装置校准规范
1范围
本规范适用于测量范围（0～50）mm固定安装的汽车轮胎花纹深度自动测量装置（以下简称深度测量装置）的校准。
2引用文件
本规范引用了下列文件： JJG30-2012通用卡尺 GB7258-2017机动车运行安全技术条件 GB38900-2020机动车安全技术检验项目和方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
深度测量装置是用于检测汽车轮胎胎冠花纹深度测量的仪器设备，由滚筒、 举升装置、激光测距传感器、显示仪表等组成。是一种以激光为载波，以轮胎表面反射测量为特点，通过脉冲法、相位法等测定空间短程距离的计量器具。其工作原理见图1。
1 2
发射器接收器
图1轮胎花纹深度自动测量装置工作原理图
1、轮胎表面；2、主滚筒；3、从滚筒；4、激光距离传感器。
4计量特性 4.1分辨力
1 JJF（黔）73—2023
显示分辨力不大于0.01mm。 4.2零点漂移
零点漂移在10min内不超过0.02mm。 4.3示值误差
当测量范围<5mm时，不大于±0.1mm；当测量范围>5mm时，不大于±2%。
4.4重复性
当测量范围<5mm时，不大于0.05mm；当测量范围>5mm时，不大于1%。 注：以上指标不适用于合格性判断，仅供参考。
5校准条件
5.1环境条件 5.1.1环境温度（0～40）°℃C，校准过程中环境温度的变化应不超过5℃。 5.1.1相对湿度≤80%。 5.2测量标准及设备 5.2.1深度测量装置专用量块（以下简称专用量块）
专用量块技术要求见附录A。
5.2.2水准器
分度值不大于1mm/m。 5.2.3秒表
分辨力：0.01s，日差：±0.5s/d 6 校准项目和校准方法 6.1校准项目校准项目一览表见表1。
表1校准项目一览表
序号 1 2 3 4
校准项目分辨力零点漂移示值误差重复性
2
