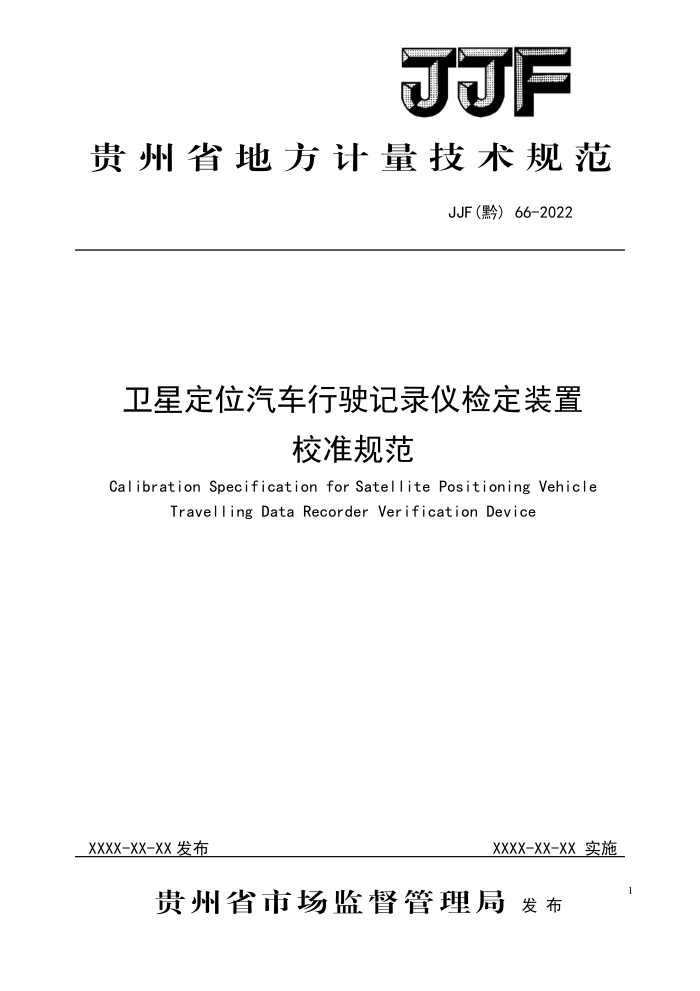

贵州省地方计量技术规范
JJF（黔）66-2022
卫星定位汽车行驶记录仪检定装置
校准规范
Calibration Specification for Satellite Positioning Vehicle
TraveliingDataRecorder VerificationDevice
XXXX-XX-XX 实施
XXXX-XX-XX发布
贵州省市场监督管理局发布 JJF（黔）66-2022
卫星定位汽车行驶记录仪检定装置
校准规范
JJF(黔) 66—2022
CalibrationSpecificationforSatellite
Positioning Vehicle Travelling Data Recorder Verification Device
归口单位：贵州省市场监督管理局
主要起草单位：贵州省计量测试院参加起草单位：毕节市市场监督管理局检验检测中心
广州市腾畅交通图科技有限公司
本规范委托贵州省计量测试院负责解释 JJF（黔）66-2022
本规范主要起草人：
廖蔚松（贵州省计量测试院）王勇（贵州省计量测试院）
付欣艳（贵州省计量测试院）
参加起草人：
黄宁（毕节市市场监督管理局检验检测中心）
陈文辉（广州市腾畅交通图科技有限公司）
李璐伶（贵州省计量测试院）
王明珺（贵州省计量测试院）
II JJF（黔）66-2022
目 录
引言
(IH) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (5) (6) (7) (8) (9)
范围 2 引用文件 3 术语和计量单位 4 概述 5 计量特性 5. 1 定位时间， 5. 2 系统定位误差 5. 3 速度记录误差· 5. 4 行驶里程记录误差 5. 5 分辨力 ... 5.6 速度示值范围 6校准条件： 6.1环境条件， 6.2测量标准及其他设备 7校准项目和校准方法·. 7.1校准项目 7.2校准方法 8校准结果表达与处理 8.1校准记录 8.2校准结果的处理 9复校时间间隔·· 附录AWGS一84大地坐标系的有关说明及坐标变换公式附录B校准记录格式·. 附录C校准证书内页格式附录D卫星定位汽车行驶记录仪检定装置校准结果不确定度评定示例·.·（10）
1
.
. JJF（黔）66-2022
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一 2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》 的内容制定。
I JJF（黔）66-2022
卫星定位汽车行驶记录仪检定装置校准规范
1范围
本规范适用于卫星定位汽车行驶记录仪检定装置（以下简称记录仪检定装置）的校准。
2 引用文件
本规范引用了下列文件： JJF1118-2004全球定位系统GPS接收机（测地型和导航型） JJF1921-2021GNSS行驶记录仪校准规范 GB/T18314-2009全球定位系统（GPS）测量规范 GB/T19056-2021汽车行驶记录仪 GB/T19392-2013汽车GPS导航系统通用规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1卫星定位汽车行驶记录仪检定装置satellitepositioningvehicletravelling data recorder verification device
带有卫星定位功能，具有记录、存储车辆行驶方向、速度、时间、里程、位置等状态信息的数字式电子装置，用以对各种汽车行驶记录仪进行实车测试和模拟测试。 3.2定位时间间隔positioningtimeinterval
两次定位信息之间的时间间隔。 3.3世界大地坐标系1984worldgeodetic system1984(WGS-84)
采用国际大地测量和地球物理联合会推荐的大地参考数和BIH1984.0系统定向所建立的一种地心坐标系。WGS-84大地坐标系的说明见附录A。 3.4系统定位误差systempositioningerror
记录仪检定装置所确定的位置与其所处在WGS-84大地坐标系上实际位置的偏离。
4概述 JJF（黔）66-2022
记录仪检定装置是用于测量各种汽车行驶记录仪的定位、里程、速度的计量器具，主要组成部分：卫星定位模块、无线通信传输模块、数据存储及处理模块、实时时钟、操作键、数据通信接口、显示器及打印机或相应的显示和打印输出接口等。
5计量特性
5.1定位时间
a）冷启动：从系统加电运行到获得定位信息（实现捕获）时间不大于120S。 b）热启动：从系统加电后，启动复位到获得定位信息（实现捕获）时间不大于20s。
5.2系统定位误差
系统定位误差：不大于15 m。 5.3速度记录误差
最大允许误差：土1.2km/h。 5.4行驶里程记录误差
最大允许误差：±0.08km。 5.5分辨力
分辨力：不大于1km/h。 5.6速度示值范围
速度示值范围：（0～225）km/h。 注：以上技术指标不用于合格性判定，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（20±10）℃。 6.1.2环境湿度：≤85%RH。 6.1.3电源电压及频率：AC（220±22）V，（50±2）Hz。 6.1.4无影响仪器正常工作的电磁干扰和机械振动。 6.1.5校准场所的卫星信号处于正常状态。 6.2测量标准及其他设备 6.2.1非接触式速度计
a）测量范围：（0～100）km/h。
2 JJF（黔）66-2022
b）分辨力：不低于0.1km/h。 c）速度最大允许误差：不大于土0.3%。 d）距离最大允许误差：不大于30m时，土0.3m；大于30m时，土0.1%。
6.2.2标准基线点
坐标值测量不确定度：不大于0.1m（k=2）。 6.2.3秒表
a）分辨力：0.01 s。 b）日差：±0.5s/d。
7 校准项目和校准方法
7.1 校准项目
校准项目见表1。
表1 校准项目一览表
序号 1 2 3 4
校准项目名称
定位时间
系统定位误差
速度记录误差
行驶里程记录误差
7.2校准方法 7.2.1校准前准备 7.2.1.1外观检查
记录仪检定装置各部件外表面应光洁、平整，不应有凹痕、划伤、裂缝、变形等缺陷。 金属机壳表面应有防锈、防腐蚀涂层，金属零件不应有锈蚀。显示屏显示应清晰、完整，不得有缺损现象。文字、符号、标志应清晰、完整。防作整装置可靠。
产品应有清晰耐久的铭牌标志。铭牌应安装在主机外表面的醒目位置，铭牌尺寸应与主机结构尺寸相适宜。 7.2.1.2工作正常性检查
记录仪检定装置在通电开始工作时进行自检，以红绿闪信号或显示屏显示方式指示工
