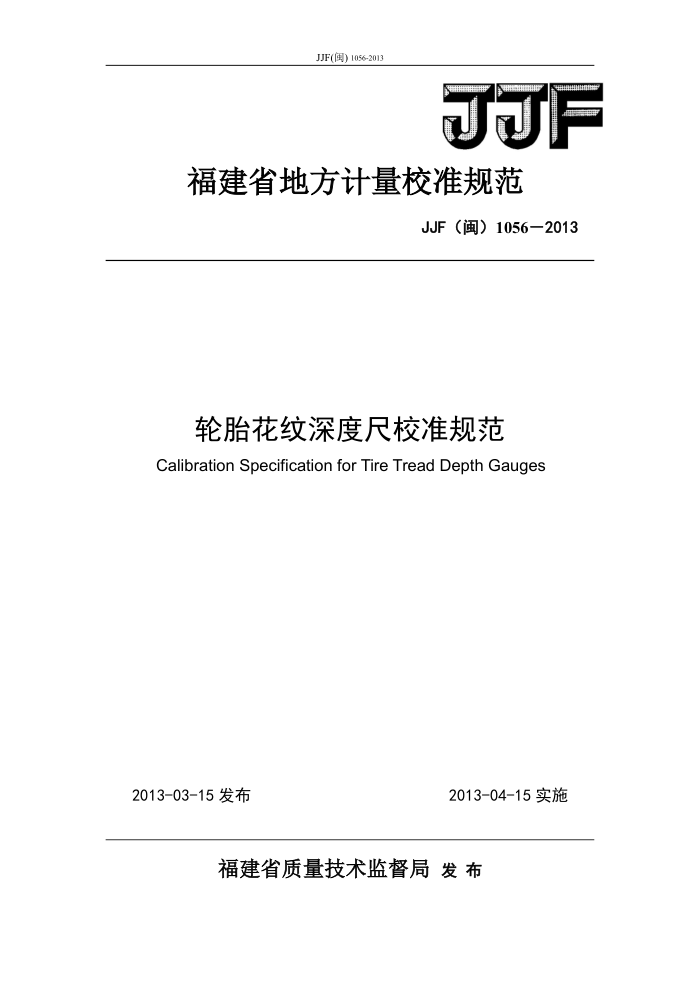

JJF(闽)1056-2013
JJF
福建省地方计量校准规范
JJF（闽）1056—2013
轮胎花纹深度尺校准规范 Calibration Specification for Tire Tread Depth Gauges
2013-04-15实施
2013-03-15发布
福建省质量技术监督局 发 布 JJF(闽)1056-2013
轮胎花纹深度尺校准规范
JJF（闽） 1056—2013
Calibration Specification for TireTread Depth Gauges
本规范经福建省质量技术监督局于2013年03月15日发布，并自2013年04月15日起施行。
归口单位：福建省质量技术监督局
主要起草单位：福建省计量科学研究院
本规范由福建省计量科学研究院负责解释 JJF(闽）1056-2013
本规范主要起草人：
郑平 （福建省计量科学研究院）张建群 （福建省计量科学研究院）王朝阳 （福建省计量科学研究院）林景峰 （福建省计量科学研究院） JJF(闽)1056-2013
目 髪录
引言 1范围· 2引用文件· 3术语和计量单位.· 4概述· 5计量特性 5.1漂移 5.2测量面平面度 5.3示值变动性 5.4零值误差 5.5示值误差·· 6校准条件 6.1环境条件 6.2校准用测量仪器· 7校准项目和校准方法· 7.1校准项目 7.2校准方法· 7.2.1漂移 7.2.2测量面平面度 7.2.3示值变动性· 7.2.4零值误差 7.2.5示值误差 8校准结果表达 9复校时间间隔附录A轮胎花纹深度尺校准记录（式样）附录B校准证书校准结果内容附录C深度尺示值误差校准结果测量不确定度评定（示例）
(II) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (6) (7) (8)
I JJF(闽)1056-2013
引言
JJF1001-2011《通用计量术语及定义》、GB/T17163-2008《几何量测量器具术语基本术语》及GB/T21388-2008《游标、带表和数显深度卡尺》共同构成本规范制订的基础性系列规范。
本规范按照JJF1071-2010 《国家计量校准规范编写规则》规定格式编写，
测量不确定度评定示例采用JJF1059.1-2012《测量不确定度评定与表示》要求的内容与方法编写。
根据GB7258-2012《机动车运行安全技术条件》对轮胎花纹深度要求：“9.1.6 乘用车、摩托车和挂车轮胎胎冠上花纹深度应大于等于1.6mm，其它机动车转向轮的胎冠花纹深度应大于等于3.2mm；其余轮胎胎冠花纹深度应大于等于 1.6mm"，并参照JJG30-2012《通用卡尺检定规程》和轮胎花纹深度尺生产厂家技术文件，制订本校准技术规范。
本规范为福建省首次发布。
II JJF(闽）1056-2013
轮胎花纹深度尺校准规范
1范围
本规范规定了轮胎花纹深度尺（以下简称“深度尺”）的计量特性、校准条件和校准方法。
本规范适用于测量范围不超过（0～30）mm，分度值不大于0.05mm的游标式深度尺与分辨力不大于0.01mm数显式深度尺的校准。
2引用文件
本规范引用了下列文件： JJG30-2012通用卡尺检定规程 JJF1001-2011通用计量术语及定义 GB/T17163-2008几何量测量器具术语基本术语 GB/T21388-2008游标、带表和数显深度卡尺凡是注日期的引用文件，仅注日期的版本适用于本规范。凡不注日期的引用
文件，其最新版本（包括所有的的修改单），适用于本规范。
3术语和计量单位
本规范采用JJF1001-2011、GB/T17163-2008、GB/T21388-2008中界定的术语定义以及规定的量和计量单位。
4概述
深度尺是使用深度测量杆测量沟槽深度的直接测量仪器，可用于测量机动车
轮胎胎冠花纹深度，按读数形式分为游标式深度尺（见图1）与数显式深度尺（见图2）两类。
游标式深度尺是利用游标原理对尺框测量面和尺身测量面相对移动分隔的距离进行读数的测量仪器；数显式深度尺是利用光栅测量或者磁栅测量、数字显示原理，对尺框测量面和尺身测量面相对移动分隔的距离进行读数的测量仪器。
1 JJF(闽）1056-2013
L
H
.
3
1一主标尺：2一尺框：3- 一游标尺： 基准面；5一测量面。
图1游标式深度尺示意图
N
3
5
2
咖 C m/tet 18.88mm
1一深度测量杆；2一尺框；3一盖板；4一数字显示器；5一功能按键； 6一紧固螺钉；7一尺身；8一基准面；9一测量面。
图2数显式深度尺示意图
5计量特性 5.1漂移
不带有自动关机功能的数显式深度尺示值漂移在10min时间内不超过1个分
辨力。 5.2测量面平面度
基准面和主标尺测量面在同一平面时的平面度不大于0.01mm。 5.3示值变动性
数显式深度尺示值变动性不大于0.02mm。
5.4零值误差
游标式深度尺基准面和主标尺测量面在同一平面时，“零”刻线重合度不超过士0.01mm，“尾”刻线重合度不超过分度值的二分之一。
2 JJF(闽）1056-2013
5.5示值误差
示值误差不超过土0.05mm。 注：以上指标仅供参考，不是用于合格性评别。
6校准条件
6.1环境条件 6.1.1校准时环境温度：（20土10）℃；相对湿度：≤80%。 6.1.2深度尺在校准环境温度等温时间一般不少于2h。 6.2校准用测量仪器
深度尺校准用测量仪器见表2。
表2校准用测量仪器
序号 1 漂移 2 测量面平面度 3 示值变动性 4 零值误差 5 示值误差注： 也可根据以不低于深度尺最大允许误差三分之一的原则，选择其他校准用测量仪器。 7校准项目和校准方法 7.1校准项目
校准项目
校准用测量仪器
目测。 1级平板；刀口尺（MPEV：2um）。 1级平板；5等或3级量块。 1级平板；读数显微镜（MPEV：10um）。 1级平板；5等或3级量块。
深度尺校准项目见表2 7.2校准方法
首先检查深度尺的外观及各部分相互作用，确定无影响计量特性的因素后，
按下列校准方法进行校准。
7.2.1漂移
将数显式深度尺置于测量范围内的任一示值，每隔5min观察并记录1次示值，共记录3次；3次示值间最大值与最小值之差即为深度尺的漂移。 7.2.2测量面平面度
3
