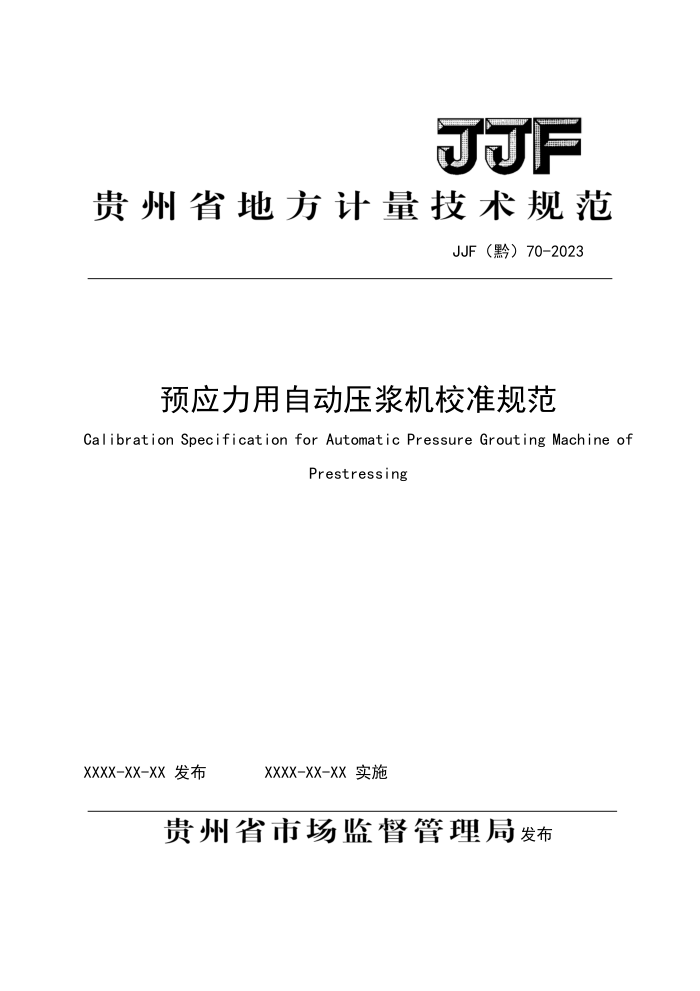

JJF
贵州省地方计量技术规范
JJF（黔）70-2023
预应力用自动压浆机校准规范
Calibration Specification for Automatic PressureGrouting Machine of
Prestressing
XXXX-XX-XX实施
XXXX-XX-XX发布
贵州省市场监督管理局发布 JJF（黔)70—2023
预应力用自动压浆机校准规范 Calibration Specification for Automatic Pressure Grouting Machine for Prestressing
JJF(黔)70-2023
归口单位：贵州省市场监督管理局主要起草单位：贵州省计量测试院
安顺市质量技术监督检测所
参加起草单位：贵州大龙建安检测有限公司
玉屏侗族自治县市场监督管理局
本规范委托贵州省计量测试院负责解释 JJF（黔）70—2023
本规范主要起草人：
吴凯华（贵州省计量测试院）邓 兵（贵州省计量测试院）章薇 (安顺市质量技术监督检测所)
参加起草人：
蒙 聪（贵州省计量测试院）郑钧尹（贵州省计量测试院）颜慧（贵州大龙建安检测有限公司）吴培亮（玉屏侗族自治县市场监督管理局） JJF（黔）70—2023
目录
引言 1范围 2引用文件 3术语和计量单位 4概述· 5计量特性· 6校准条件 7校准项目和校准方法· 8校准结果表达与处理·. 9复校时间间隔· 附录A预应力用自动压浆机校准记录附录B校准证书内页格式· 附录C预应力用自动压浆机转速示值误差测得值的不确定度评定·· 附录D预应力用自动压浆机称重系统示值误差测得值的不确定度评定···.·（9）附录E预应力用自动压浆机压力系统示值误差测得值的不确定度评定·.·（9）
(I) (1) (1) (1) (1) (2) (2) (3) (5) (6) (7) (8) (9)
I- JJF（黔）70—2023
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1001-2011《通用计量术语及定义技术规范》进行编制。
I JJF（黔）70—2023
预应力用自动压浆机校准规范
1范围
本规范适用于预应力用自动压浆机（以下简称压浆机）的校准。
2引用文件
本规范引用了下列文件： JJG875-2019数字压力计检定规程 JJG882-2019压力变送器检定规程 JJG1171-2019混凝土配料秤检定规程 GB/T35014-2018建筑施工机械与设备预应力用自动压浆机凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用本规范。
3术语和计量单位
3.1预应力prestressingforce
为了改善结构服役表现，在施工期间给结构预先施加的压应力。 3.2额定压力ratedpressure
压浆机安全连续工作的最大压力 3.3持压性能holdingpressureperformance
压浆机通过调整泵的输出或阀的开度大小，保证压力在一定数值或一定范围的技术性能。
4概述
预应力用自动压浆机是一种用于房屋、桥梁、隧道等建筑物施工缝、结构裂缝堵漏和混凝土结构物外墙加固的设备，具有移动方便、自动化程度高、计量准确和操作简单等特点。
压浆机由制浆和储浆系统、压浆系统和自动控制系统构成，具有自动控制浆液水胶比、自动搅拌浆液、自动控制压浆压力和持压、自动完成整个压浆过程的
1 功能。其结构示意图见图1。
10
11 12
21 20/
19
13
18
17 16 15
14
图1预应力用自动压浆机结构示意图
1.低速搅拌桶，2.低速搅拌电机，3.电箱柜，4.三通阀，5.手轮，6.高速搅拌电机，7.送料电机，8.送料管，9.进料斗，10.压力表，11.压力传感器，12.潜水电泵，13.清洗口，14.手柄蝶阀，15.电动控制阀，
16.循环泵电机，17.高速搅拌桶，18.循环泵，19.螺杆泵，20.称重传感器，21.传感器保护装置 5计量特性
5.1额定压力
压浆机连续工作状态下，压浆泵出口压力应不小于压浆机的额定压力。 5.2持压性能
压浆机在持压过程中，浆液压力波动值应不超过士0.05MPa。
5.3压力测量装置
压浆机压力测量装置的示值误差应不大于0.5%。 5.4自动称重装置
压浆机自动称重装置的相对误差应不大于0.5%。 5.5上料控制
压浆机上料控制的相对误差应不大于1%。 5.6制浆系统
压浆机高速搅拌桶叶轮转速应不低于1000r/min。
6校准条件
2 JJF（黔）70—2023
6.1环境条件
校准环境温度（0～40）℃，相对湿度≤90%。 6.2校准用测量标准及其他设备 6.2.1码：M等级，数量应满足称量校准的要求。 6.2.2标准压力表：准确度不低于0.4级，量程应为压浆机额定压力的120%～200%。 6.2.3数字压力计：准确度等级不低于0.05级，测量范围满足压力测量系统校准的要求 6.2.4转速表：准确度不低于0.5级。 6.2.5其他配套设备：压力源。
7校准项目和校准方法
7.1校准项目
校准项目一览表见表1。
表1校准项目一览表
序号 1 2 3 4 5 6
校准项目额定压力持压性能
压力测量装置最大允许误差自动称重装置的相对误差
上料控制相对误差高速搅拌桶叶轮转速
7.2校准方法 7.2.1校准前准备 7.2.1.1检查压浆机主体及主要部件，应有产品名称、规格型号、出厂编号、 制造厂名称、额定压力等信息，无影响计量性能的缺陷。 7.2.1.2通电检查压浆机运行正常后再进行校准。 7.2.2额定压力
额定压力的校准需在模拟工况下进行，试验介质为水，关闭出浆口，并在压浆泵出口处安装标准压力表，启动压浆机正常工作后测量压浆泵出口处压力，连
3
