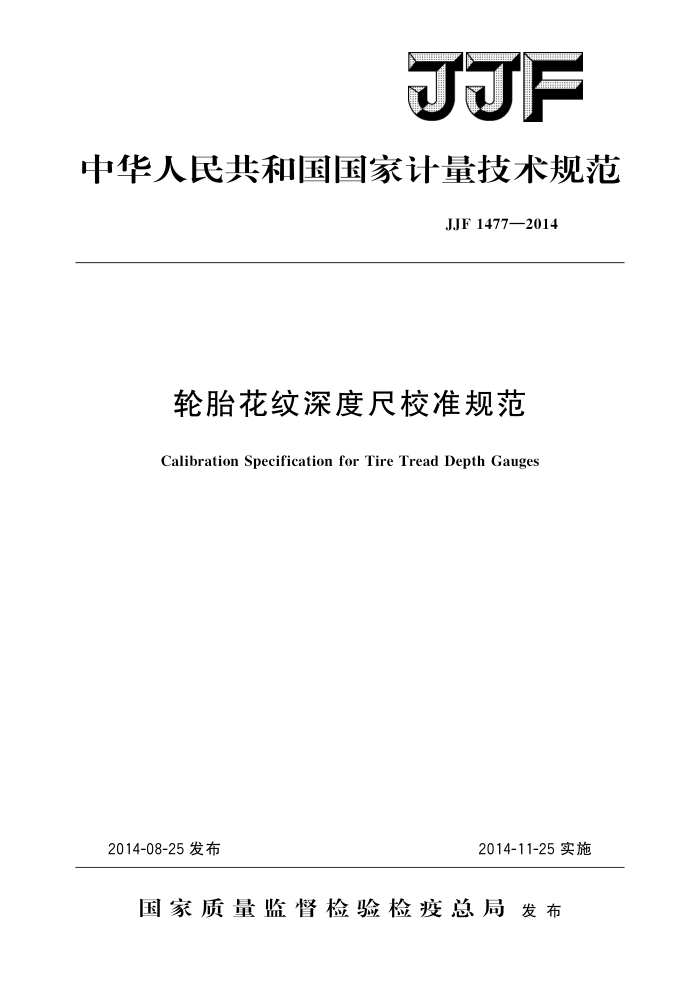

F
中华人民共和国国家计量技术规范
JJF1477—2014
轮胎花纹深度尺校准规范
Calibration Specification for Tire Tread Depth Gauges
2014-11-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJF1477—2014
轮胎花纹深度尺校准规范
JJF 1477—2014
Calibration Specificationfor Tire Tread Depth Gauges
归口单位：全国法制计量管理计量技术委员会主要起草单位：福建省计量科学研究院
江西省计量测试研究院
参加起草单位：河南省计量科学研究院
桂林广陆数字测控股份有限公司
淄博奥科电子有限公司
本规范委托全国法制计量管理计量技术委员会负责解释 JJF1477—2014
本规范主要起草人：
林景星（福建省计量科学研究院）戴映云（江西省计量测试研究院）许航 (福建省计量科学研究院)
参加起草人：
王朝阳（福建省计量科学研究院）张奇峰（河南省计量科学研究院）闫列雪（桂林广陆数字测控股份有限公司）李明星（淄博奥科电子有限公司） JJF1477—2014
目 录
引言 1 范围· 2 引用文件· 3 概述
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7)
计量特性· 4.1分度值与分辨力 4. 2 零值误差： 4.3 漂移 4. 4 测量面平面度· 4.5 示值误差 4.6 重复性 5校准条件 5.1环境条件 5.2 测量标准及其他设备 6校准项目和校准方法 6.1校准项目 6.2 校准方法· 7校准结果表达.. 7.1校准数据处理.· 7.2校准证书· 7.3校准结果不确定度评定 8复校时间间隔· 附录A深度尺校准记录（式样）附录B 校准证书校准结果内容附录 C 深度尺示值误差测量结果不确定度评定（示例）
4
I JJF1477—2014
引言
本规范依据JJF1001一2011《通用计量名词术语与定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》为基础性系列规范进行制定。
本规范主要参考JJG30一2012《通用卡尺》、GB7258一2012《机动车运行安全技术条件》、GB/T17163一2008《几何量测量器具术语 片基本术语》、GB/T21388一2008 《游标、带表和数显深度卡尺》编制而成
本规范为首次发布。
II JJF1477—2014
轮胎花纹深度尺校准规范
1范围
本规范适用于分度值不大于0.05mm游标式轮胎花纹深度尺与分辨力不大于 0.01mm数显式轮胎花纹深度尺的校准。 2引用文件
本规范引用了下列文件： JJG30—2012通用卡尺 GB7258一2012机动车运行安全技术条件 GB/T17163一2008几何量测量器具术语基本术语 GB/T21388一2008游标、带表和数显深度卡尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单），适用于本规范。
3概述
轮胎花纹深度尺（以下简称“深度尺”）是使用深度测量杆测量沟槽深度的测量仪器，用于测量机动车轮胎胎冠花纹深度，深度尺按读数形式分为游标式深度尺（见图 1）与数显式深度尺（见图2）两类。
游标式深度尺是利用游标原理对尺框测量面和尺身测量面相对移动分隔的距离进行读数的测量仪器；数显式深度尺是利用光栅测量或者磁栅测量、数字显示原理，对尺框测量面和尺身测量面相对移动分隔的距离进行读数的测量仪器。
mluml
O
5
3
图1游标式深度尺
1一主标尺；2一尺框；3一游标尺；4一基准面；5—测量面
- JJF1477—2014
[EI
mm/inct
18.88 m
9
8
图2数显式深度尺
1一深度测量杆；2一尺框；3一盖板；4一数字显示器；5一功能按键；
6—紧固螺钉；7一尺身；8—基准面；9—测量面
4计量特性
4.1分度值与分辨力
游标式深度尺分度值一般不超过0.05mm；数显式深度尺分辨力一般为0.01mm。
4.2零值误差
游标式深度尺基准面和主标尺测量面在同一平面时，“零”刻线和“尾”刻线与主标尺相应标记应相互重合。其“零”标记重合性一般不超过分度值，“尾”标记重合性一般不超过分度值的二分之一 4.3漂移
数显式深度尺示值漂移在10min内一般不超过1个分辨力。 4.4测量面平面度
基准面和测量面在同一平面时的平面度一般不超过0.02mm。 4.5示值误差
示值误差一般不超过士0.05mm。 4.6重复性
数显式深度尺重复性一般不大于0.02mm。 注：以上指标不是用于合格性判别，仅供参考。
5校准条件 5.1环境条件
校准时环境温度：（0～40）℃；相对湿度：≤80%。
5.2测量标准及其他设备
测量标准及其他设备见表1。
2 JJF1477—2014
6校准项目和校准方法
6.1 校准项目
深度尺校准项目见表1。
表1校准项目与测量标准及其他设备
序号 1 2 3 4 5
校准项目零值误差漂移测量面平面度示值误差
校准用测量仪器
1级平板、读数显微镜（MPE：10μm）
1级平板、0.02mm塞尺 1级平板、3级或5等量块 1级平板、3级或5等量块
重复性
6.27 校准方法 6.2.1零值误差
对于游标式深度尺，移动深度尺尺框，使深度尺的基准面与尺身测量面同时与平板接触。分别在尺框紧固和松开的情况下，观察其重合性。必要时，用读数显微镜测量 6.2.2漂移
将数显式深度尺置于测量范围内的任一示值，每隔3min观察1次示值，记录实测值，观察3次；示值间最大值与最小值之差即为深度尺的漂移。 6.2.3测量面平面度
将深度尺的基准面置于平板上，移动尺身使测量面与平板接触，拧紧紧固螺钉使测量面与基准面处在同一平面（测量面和基准面的公共面）。
测量时，测量面和基准面的公共面与平板接触，并使尺身相对平板垂直，分别在上次测量面和基准面的公共面的长边和短边的位置上用0.02mm的塞尺测量平面度。 6.2.4示值误差
用两块相同尺寸的一组量块测量。测量值可选取在深度尺测量范围内大致均匀分布的（3~5）点，其中包括1.5mm、3.5mm校准点。
VAHA
图3示值误差校准
1—平板；2—深度尺测量面；3一深度尺；4一深度测量杆；5—量块；6一量块工作面
3
