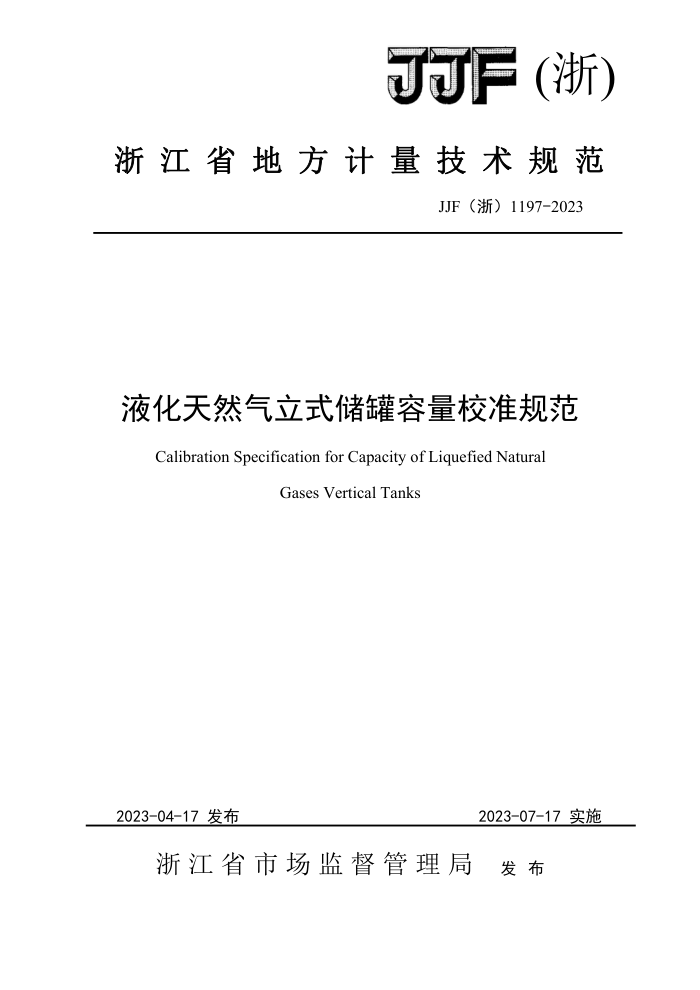

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1197-2023
液化天然气立式储罐容量校准规范
Calibration Specification for Capacity of Liquefied Natural
Gases Vertical Tanks
2023-04-17 发布
2023-07-17实施
浙江省市场监督管理局发布 JJF（浙）1197-2023
液化天然气立式储罐容量校准规范 Calibration Specification for Capacity
JJF(浙)1197—2023
of Liquefied Natural Gases Vertical Tanks
归口单位：浙江省市场监督管理局
主要起草单位：舟山市质量技术监督检测研究院
通标标准技术服务有限公司
参加起草单位：浙江海洋大学
新奥（舟山）液化天然气有限公司
本规范委托舟山市质量技术监督检测研究院负责解释 JJF（浙）1197-2023
本规范主要起草人：
陈贤雷（舟山市质量技术监督检测研究院）
吴泽南（舟山市质量技术监督检测研究院）
李存军（舟山市质量技术监督检测研究院）
许惠中（通标标准技术服务有限公司）
参加起草人：
郝华东（舟山市质量技术监督检测研究院）
施浩磊（舟山市质量技术监督检测研究院）
汪业勇（舟山市质量技术监督检测研究院）
陶亨聪（浙江海洋大学）洪炳沅（浙江海洋大学）王博弘（浙江海洋大学）何建辉（新奥（舟山）液化天然气有限公司）
王斌（新奥（舟山）液化天然气有限公司）
黎国红（通标标准技术服务有限公司） JJF（浙）1197-2023
目录
引言 1范围. 2引用文件 3术语和计量单位. 4概述. 4.1液化天然气立式储罐结构. 4.2液化天然气立式储罐校准原理.. 5计量特性.. 5.1容量测量结果的扩展不确定度.. 6校准条件.. 6.1环境条件. 6.2技术条件.. 6.3安全条件 6.4校准用标准器及配套设备， 7校准项目和校准方法， 7.1圆柱形液化天然气立式储罐测量项目和测量方法. 7.2棱柱形液化天然气立式储罐测量项目和测量方法. 7.3数据处理. 7.4容量表的编制. 7.5校准结果处理.. 附录A圆柱形储罐水平圆周测量数据处理方法附录B棱柱形储罐横截面测量数据处理方法. 附录C穹顶测量及数据处理方法. 附录D校准记录参考格式.. 附录E校准证书内页格式.. 附录F容量表参考格式（一）. 附录G容量表参考格式（二）
II
+ I
.1
2
...2 4
..5 5
..5 .5 ...6 .6 ..6
...7 ...12 ..13 ...16 ..17 ...18 ....23 ...24 ..27 ...31
...33 .35
I JJF（浙）1197-2023
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和JJF1059.1《测量不确定度评定与表示》的规定编写。使用本规范时，引用文件的最新版本（包括所有的修改草案）适用于本规范
本技术规范为首次发布。
I JJF（浙）1197-2023
液化天然气立式储罐容量校准规范
1范围
本规范适用于液化天然气立式储罐容量的校准，其他类似结构的立式储罐容量校准可参考本规范。
2引用文件
JJG168-2018立式金属罐容量检定规程 GB/T20368-2021液化天然气(LNG)生产、储存和装运 GB/T26978-2021现场组装立式圆筒平底钢质低温液化气储罐的设计与建
造
AQ3028化学品生产单位受限空间作业安全规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1液化天然气立式储罐liquefiednaturalgasesverticaltank
用于储存液化天然气的立式罐的统称。
3.2上计量基准面（液位计安装面）uppermeasurementdatum
用于安装液位计的上法兰平面，同时也是液位计的上基准面。
3.3下计量基准点dipping point
通过上计量基准面的自由下垂线与罐底表面的交点。也称零点。 3.4液位系统参考高度referenceheightofliquidlevelsystem
下计量基准点到上计量基准面垂直距离。
3.5最小测量容量thesmallestmeasurablevolume
为了保证罐容量计量达到给定的测量不确定度，在收发作业时，所排出或
注入的最少液体体积。最小测量容量与给定的测量不确定度和液位系统最大允
许误差有关。 3.6附件体积deadwoodvolume
1 JJF（浙）1197-2023
影响罐容量的装配附件所占的体积。当其体积使罐的有效容积增加时，取正值，当其体积使罐的有效容积减少时，取负值。 3.7底量bottomvolume
罐底最高点水平面以下的容量。也称罐底容量。 3.8死量deadstock
下计量基准点水平面以下的容量。
3.9参照水平面referencelevel
在对罐底和罐内的附件的起止高度进行测量时，由水准仪视准轴水平旋转
或激光扫平仪旋转扫描激光束形成的水平面。 3.10标高elevation
由水准仪或激光扫平仪和标高尺测量的某一点到参照水平面的高度，称为
标高。 4概述 4.1液化天然气立式储罐结构
液化天然气立式储罐是用于储存液化天然气的立式储罐的统称，根据其几何形状可分为圆柱形液化天然气立式储罐（简称圆柱形储罐）和棱柱形液化天然气立式储罐（简称棱柱形储罐）。 4.1.1圆柱形储罐结构
圆柱形储罐一般可以分为单容罐、双容罐和全容罐。 以全容罐为例，其结构如图1所示，是由具有液密性、气密性的次容器和
建立在次容器之中的主容器共同组成的储罐，次容器为独立的自支撑带拱顶的闭式结构。在储罐正常操作条件下，主容器用于储存全部液体产品，次容器作为储罐的主要蒸发气容器，并支撑主容器的绝热层。
主容器为钢制内罐，其形状为圆柱形，内壁一般为含镍9%的合金钢。天然气液相全部装存于钢制内罐，气相存在于穹顶与钢制内罐液相之间的空间内。
2
