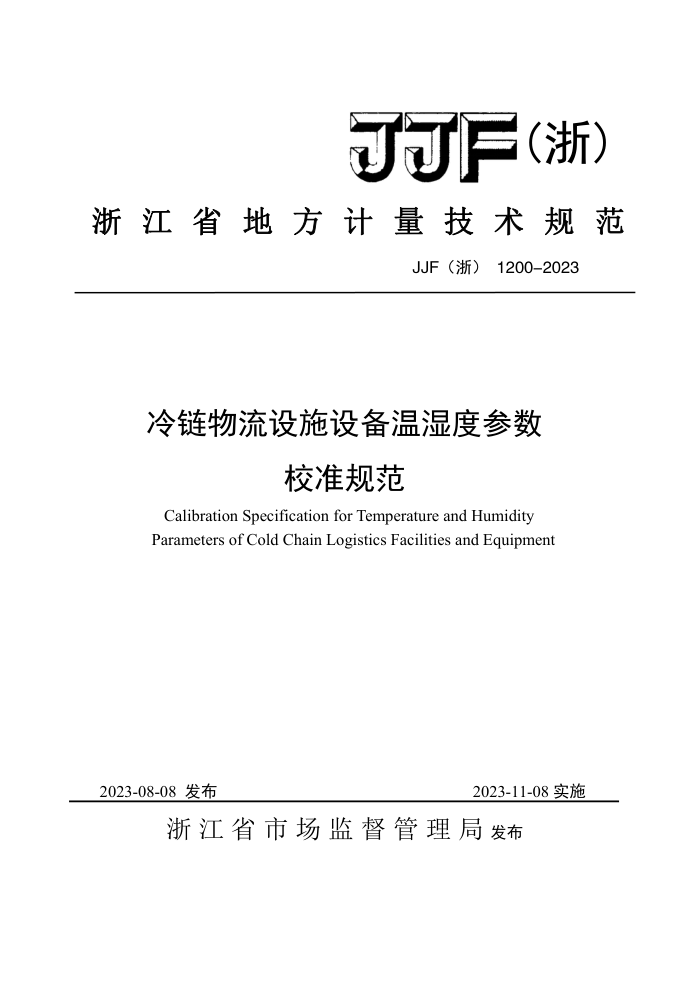

可可F(浙)
浙江省地方计量技术规范
JJF（浙）1200-2023
冷链物流设施设备温湿度参数
校准规范
Calibration Specification for Temperature and Humidity Parameters of Cold Chain Logistics Facilities and Equipment
2023-11-08实施
2023-08-08发布
浙江省市场监督管理局发布 JF(浙)1200-2023
冷链物流设施设备温湿度
参数校准规范 Calibration Specificationfor
JJF (浙1200-2023
Temperature and Humidity Parameters of
Cold Chain Logistics Facilities and Equipment
归口单位：浙江省市场监督管理局
主要起草单位：浙江省计量科学研究院
参加起草单位：杭州中美华东制药江东有限公司
本规范技术条文由起草单位负责解释 JJF(浙)1200-2023
主要起草人：
成英淑 (浙江省计量科学研究院）夏海雷（浙江省计量科学研究院）熊玉亭（浙江省计量科学研究院）陈慧云（浙江省计量科学研究院）
参加起草人：
郭晓炜（浙江省计量科学研究院）
邵贝贝（杭州中美华东制药江东有限公司）
徐隽 (浙江省计量科学研究院） JF(浙)1200-2023
目录
引 言 1 范围 2 引用文件. 3 术语 4 概述. 5 计量特性， 6 校准条件. 6.1环境条件 6.2负载条件 6.3测量标准及其他设备
II
.
.
校准项目和校准方法 7. 1 校准项目 7. 2 温度、湿度的校准， 7. 3 数据处理 8 校准结果表达 9 复校时间间隔附录A冷链物流设备开门作业时间及断电保温时间的测量方法. 附录B冷链物流设备温度、湿度偏差校准结果不确定度评定示例.. 附录C校准证书内页参考格式
7
F
9
..10
11
11 JF(浙)1200-2023
引
本规范依据JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》编制。
本规范为首次制定。 JJF(浙）1200-2023
冷链物流设施设备温湿度参数校准规范
1范围
本规范适用于冷链物流设施设备中温度范围（-30~30）°C、湿度范围（30 ～95）%RH的冷库及冷链运输车辆温湿度参数的校准。
2引用文件
本规范引用了下列文件：
JJF1101环境试验设备温度、湿度参数校准规范 GB/T18517制冷术语 GB/T28577冷链物流分类与基本要求 GB31605食品安全国家标准食品冷链物流卫生规范 GB/T34399医药产品冷链物流温控设施设备验证性能确认技术规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用本规范。
3术语
3.1冷链物流coldchainlogistics
以冷冻工艺为基础、制冷技术为手段，使冷链物品从生产、流通、销售到消费者的各个环节中始终处于规定的环境条件下，以保证冷链物品质量，减少冷链物品损耗的物流活动。
3.2冷库coldstore
人工制冷条件下，贮藏货物及其配套的建筑（构）物。包括库房、制冷机房、变配电间等。 3.3冷链运输车辆refrigeratedtransportvehicles
用于运输的具有冷源和隔热车体的汽车。
3.4有效工作空间efficientworkingspace
冷链物流设施设备中能将规定的温湿度参数保持在规定偏差范围内的空间。
3.5温度偏差temperaturedeviation
1 JF(浙）1200-2023
稳定状态下，有效工作空间各测量点在规定时间内实测最高温度和最低温度与设定温度的上下偏差。温度偏差包含温度上偏差和温度下偏差。 3.6湿度偏差humiditydeviation
稳定状态下，有效工作空间各测量点在规定时间内实测最高湿度和最低湿度与设定湿度的上下偏差。湿度偏差包含湿度上偏差和湿度下偏差。 3.7温度波动度temperaturefluctuation
稳定状态下，在规定的时间间隔内，有效工作空间各个测量点实测最高温度与最低温度之差的一半的最大值。
3.8湿度波动度humidityfluctuation
稳定状态下，在规定的时间间隔内，有效工作空间各个测量点实测最高湿度与最低湿度之差的一半的最大值。
3.9温度均匀度temperatureuniformity
稳定状态下，有效工作空间任意两测量点温度之间的最大差值。 3.10湿度均匀度humidityuniformity
稳定状态下，有效工作空间任意两测量点湿度之间的最大差值。 3.11开门作业时间timeofdooropeningoperation
冷链物流设施设备门全开作业时，有效工作空间内最先超出温度范围上限的测量点所经历的时间。 3.12断电保温时间powerofftime
冷链物流设施设备断电后，有效工作空间内最先超出温度范围上限（或根据使用方实际要求确定的温度上限）的测量点所经历的时间。
4概述
冷链物流设施设备通常包含冷库及冷链运输车辆等，其作用是提供满足冷链物品贮存或运输要求的适当环境条件，确保冷链物品保持完好的性状和性能，
冷库主要用于冷链物品在加工、生产、运输前后的批量贮存。冷库内部容积较大，可贮存各种生鲜食品、药品、农产品等冷链物品，组成结构包括库房、 制冷机房、变配电间等。
2 JJF(浙）1200-2023
冷链运输车辆主要用于冷链物品的运输，组成结构包括冷源和隔热车体等。
5计量特性
冷链物流设施设备（含冷库、冷链运输车辆）温湿度参数的计量特性主要包含温度偏差、湿度偏差、温度均匀度、湿度均匀度、温度波动度、湿度波动度，其技术要求主要依据使用方与冷链物流设施设备的设计施工方所签订技术协议，或者由使用方根据使用需求提出。
6校准条件 6.1环境条件
环境温度通常选择本地区高温或低温等极端外部环境条件进行校准。 冷链制冷设备周围应避免其他冷、热源影响，环境条件还应满足测量标准
器正常使用的要求。 6.2负载条件
根据用户需要可在空载、满载或实际常用负载条件下进行校准，校准时应说明负载的情况。 6.3测量标准及其他设备 6.3.1温度测量标准
温度测量标准一般采用多通道温度测量装置或具有多点温度测量功能的设备，其技术要求为：
（1）测量范围：应覆盖工作空间温度控制的范围：（2）分辨力：不应低于0.1°℃C；（3）具有48h以上连续测量和记录能力。
6.3.2湿度测量标准
湿度测量标准一般采用多通道湿度测量装置或具有多点湿度测量功能的设备，其技术要求为：
（1）测量范围：应覆盖工作空间湿度控制的范围；（2）分辨力：不应低于0.1%RH；
3
