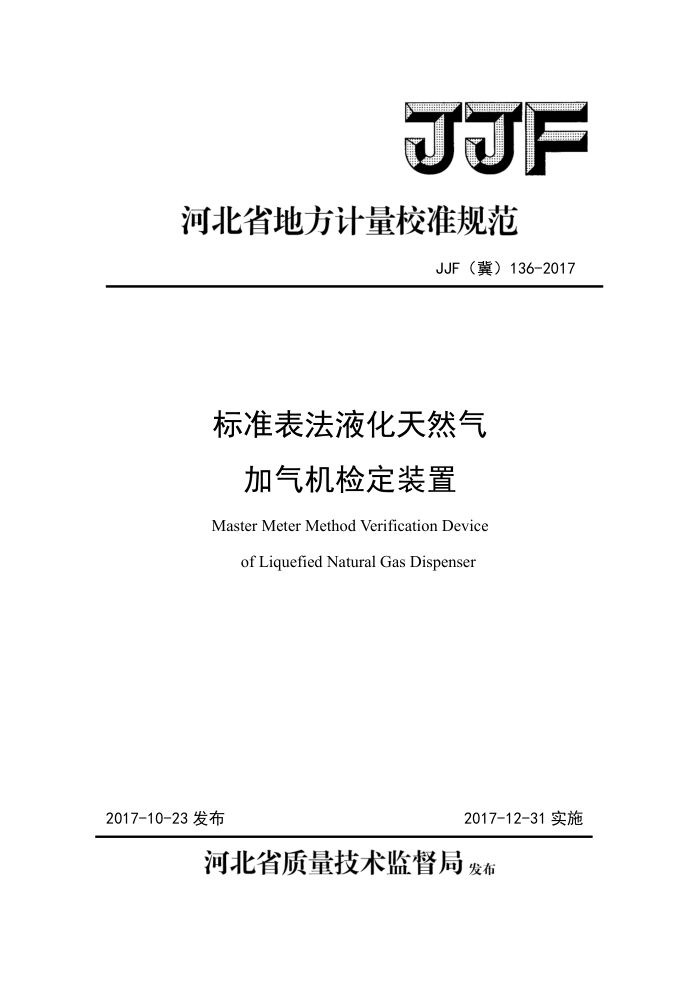

JJF
河北省地方计量校准规范
JJF（冀）136-2017
标准表法液化天然气
加气机检定装置 Master Meter Method Verification Device
of Liquefied Natural Gas Dispenser
2017-10-23发布
2017-12-31实施
河北省质量技术监督局发布 JJF（冀）136-2017
标准表法液化天然气加气机检定装置 Master MeterMethod Verification
JJF(冀)136-2017
Device of Liquefied Natural Gas Dispenser
本规范经河北省质量技术监督局与2017年10月23日批准，并
自2017年12月31日起实施。
归口单位：河北省质量技术监督局
起草单位：河北省计量监督检测研究院参加起草单位：邢台市计量测试所
本规范技术条文委托起草单位负责解释 JJF（冀）136-2017
本规范主要起草人：
马彦明（河北省计量监督检测研究院）
曾武（河北省计量监督检测研究院）毕立新（河北省计量监督检测研究院）
参加起草人：
王赞凯（河北省计量监督检测研究院）
李涛（邢台市计量测试所）
高俊令（河北省计量监督检测研究院）
宋学林（河北省计量监督检测研究院）毛建宏（河北省计量监督检测研究院） JJF（冀）136-2017
目 录
目 录引 言 1范围 2引用文件 3术语和计量单位 3.1术语 3.2计量单位 4概述， 4.1构造 4.2原理. 5计量特性 5.1扩展不确定度 5.2重复性.. 5.3流量范围 5.4密封性 6校准条件 6.1校准装置要求 6.2校准介质. 6.3校准环境条件 7校准项目和校准方法 7.1校准项目.. 7.2校准方法 8校准结果表达 8.1示值误差 8.2重复性... 8.3不确定度.. 9复校时间间隔附录A校准记录参考格式附录B校准证书内页参考格式附录C不确定度分析示例
1
2
A
4
..?
1.3
4
4
4
4
4
.8
**8 ..10 ..11 .12 .13 JJF（冀）136-2017
引言
本规范参照国家计量检定规程JJG1114-2015《液化天然气加气机》并结合我国标准表法液化天然气加气机检定装置的生产、使用和校准现状进行制订，主要的技术指标与国家计量检定规程、技术规范相一致。
本规范所用术语，除在本规范中专门定义的外，均采用JJF1001-2011《通用计量术语及定义》和JJF1004-2004《流量计量名词术语及定义》。
根据JJF1071-2010《国家计量校准规范编写规则》，本规范将标准表法液化天然气加气机检定装置的示值相对误差和重复性作为计量校准的主要项目。
本规范是首次制订使用。
I JJF（冀）136-2017
标准表法液化天然气加气机检定装置
1范围
本校准规范适用于标准表法液化天然气加气机检定装置的校准。
2引用文件
JJG1038-2008 JJG1114-2015 《液化天然气加气机》 GB/T 18442.1 固定式真空绝热深冷压力容器第1部分：总则 GB/T 25986
《科里奥利质量流量计》
汽车用液化天然气加注装置
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1术语 3.1.1标准表法液化天然气加气机检定装置MasterMeterMethodVerification Device of Liquefied Natural Gas Dispenser
采用标准表法原理，对液化天然气加气机进行检定或校准的计量标准装置（以下简称检定装置）。检定装置一般由试验管路系统、标准流量计（包括液相和气相流量计）、安全阀以及辅助设备等组成，标准流量计一般采用科里奥利质量流量计。 3.1.2LNG储罐LNGgasvessel
用于储存和供应LNG燃料的真空绝热深冷压力容器，其技术指标应符合 GB/T18442.1的要求。 3.1.3加气口fillingreceptacle
与加气机的加气枪连接后使低温介质进入检定装置的连接部件。 3.1.4回气口reclaimingreceptacle
与加气机的回气枪连接后用于回收检定装置中余气的连接部件。 3.1.5加气枪dispensernozzle
检定装置上用于连接加气机循环口或储罐加气口，且符合GB/T25986要求的手工操作专用工具。 3.1.6回气枪reclaimingnozzle
1
