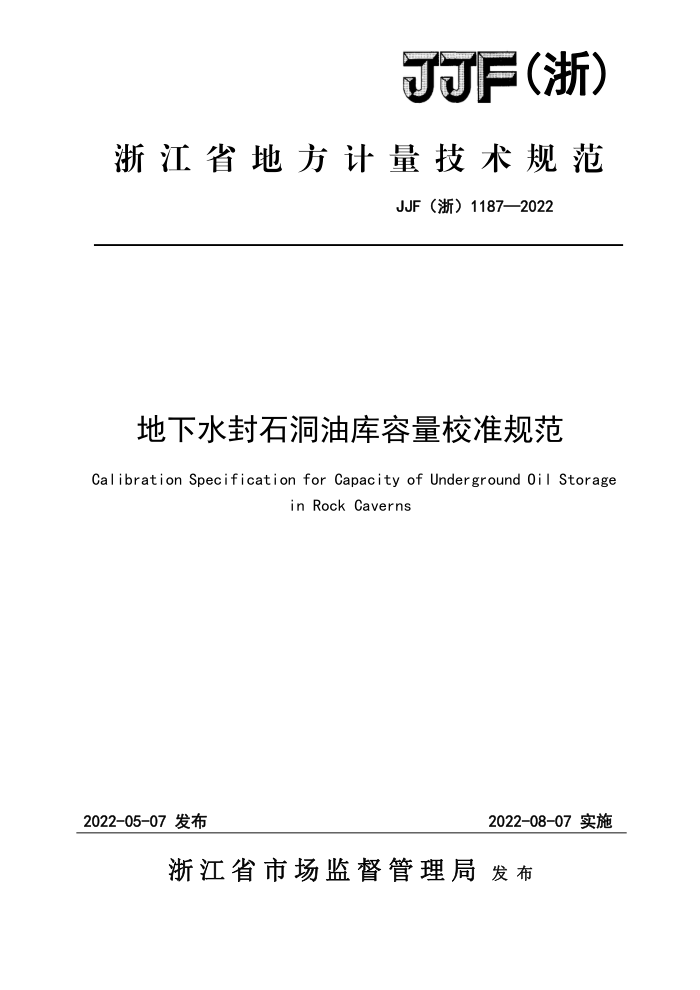

了F（浙）
浙江省地方计量技术规范
JJF（浙）1187—2022
地下水封石洞油库容量校准规范 Calibration Specification for Capacity of Underground Oil Storage
inRockCaverns
2022-05-07 发布
2022-08-07实施
浙江省市场监督管理局发布 JJF（浙）1187-2022
地下水封石洞油库容量
JJF(浙)1187-2022
校准规范
Calibration Specification for Capacity of Underground Oil storage in Rock Caverns
归口单位：浙江省市场监督管理局
主要起草单位：舟山市质量技术监督检测研究院
参加起草单位：中国计量科学研究院
浙江海洋大学
宁波上航测绘有限公司
本规范委托舟山市质量技术监督检测研究院负责解释 JJF（浙）1187-2022
本规范主要起草人：
李存军（舟山市质量技术监督检测研究院）
陈贤雷（舟山市质量技术监督检测研究院）
吴泽南（舟山市质量技术监督检测研究院）
郝华东（舟山市质量技术监督检测研究院）施浩磊（舟山市质量技术监督检测研究院）
参加起草人：
王金涛（中国计量科学研究院）
竺柏康（浙江海洋大学）
包江（宁波上航测绘有限公司）
陈俊学（舟山市质量技术监督检测研究院） JJF（浙）1187-2022
目录
引言 1范围. 2引用文件.. 3术语和计量单位.. 3.1术语 3.2计量单位.. 4概述. 4.1地下水封石洞油库构造， 4.2地下水封石洞油库用途 5计量特性.. 5.1容量， 6校准条件.. 6.1环境条件. 6.2技术条件... 6.3安全条件. 6.4校准用标准器及配套设备， 7校准方法. 7.1校准前准备 7.2三维激光扫描法测量步骤 8容量表的编制 9校准结果表达... 附录A全站仪法. 附录B控制网的布设方法和要求附录C原始记录参考格式. 附录D校准证书内页参考格式. 附录E容量表参考格式.
T T
-
.2
2
.2
.2
2
...2
.2
..2
2
3
4
.4
.....8
.9
13 ...19
25 .26 JJF（浙）1187-2022
引 言
本规范是根据各类地下水封石洞油库的设计、建造和使用情况，对其计量
特性、容量校准方法和数据处理方法等进行约定，适用于地下水封石洞油库容量校准。
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012 《测量不确定度评定与表示》。本规范所用术语，除在本规范中专门定义的外，均采用JJF1001《通用计量术语及定义》和GB/T14911《测绘基本术语》，本规范所用计量单位均采用国家法定计量单位。
本规范是首次制定。
= JJF（浙）1187-2022
地下水封石洞油库容量校准规范
1范围
本校准规范适用于单座洞罐容量不小于20×104m3，人工建造的用于储存原
油、成品油的地下水封石洞油库首次使用前的容量校准。其他类似洞库容量校准可参考本规范。 2引用文件
本规范引用了下列文件： GB50026-2020工程测量规范 GB/T50455-2020地下水封石洞油库设计标准 GB50996-2014地下水封石洞油库施工及验收规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语和定义
GB/T50455-2020、GB50026-2020界定的及以下术语适用于本规范。 3.1.1参照水平面referencelevel
在对洞室和巷道内附件的起止点进行测量时，由水准仪视准轴水平旋转形成的由充装液体所形成的水平面。 3.1.2标高elevation
由水准仪和标高尺所测量的某一点到参照水平面的高度。 3.1.3计量管measuring tube
计量洞罐内沿垂直方向安装的用于测量油品液位高度的定位管段 3.1.4计量基准点datumpoint
位于计量管正下方的洞底以上位置，用于计量起始的参照点。 3.1.5参照高度referenceheigh
计量管液位计安装平面至计量基准点之间的垂直距离。
1 JJF（浙）1187-2022
3.2计量单位
计量单位采用国家法定计量单位。 4概述
4.1地下水封石洞油库构造
水封洞库是一种地下岩洞中的油库，由若干洞罐组成，洞罐由洞室、洞室
封头、连接巷道、施工巷道、计量管、密封塞、竖井、泵坑、集水池、各类管线和其他附件组成。
4.2地下水封石洞油库用途
水封洞库是利用“水封”原理，将原油及其产品储存于地下，经过容量标定后，具有了计量特性，成为一种特殊的计量容器。 5计量特性
5.1容量
给出水封洞库容量的实际值，其单个洞罐总容量校准的扩展不确定度应满足以下要求：
采用三维激光扫描法的校准扩展不确定度为0.15%（k=2）；采用全站仪法的校准扩展不确定度为0.25%（k=2）。
6校准条件
6.1环境条件
洞罐内无明显振动干扰源；洞罐内空气中应无明显悬浮灰尘、颗粒；避免直射光源对光电测量设备干扰；环境相对湿度：≤95%。
洞罐内应无明显积水、渗水、大石块和泥浆等障碍物和杂质。 6.2技术条件
在新建水封洞库工程验收后，封闭水封洞库前进行校准。 若洞罐表层附着黑色强吸光介质，则无法使用全站仪法和三维激光扫描法。
6.3安全条件
校准人员必须遵守相关安全规范，避免交叉作业。 校准人员若进行高空作业，应使用牢固耐磨的安全带，并确保登高设备牢
固、安全；避免陷入积水明显区域（如集水池等）。 2
