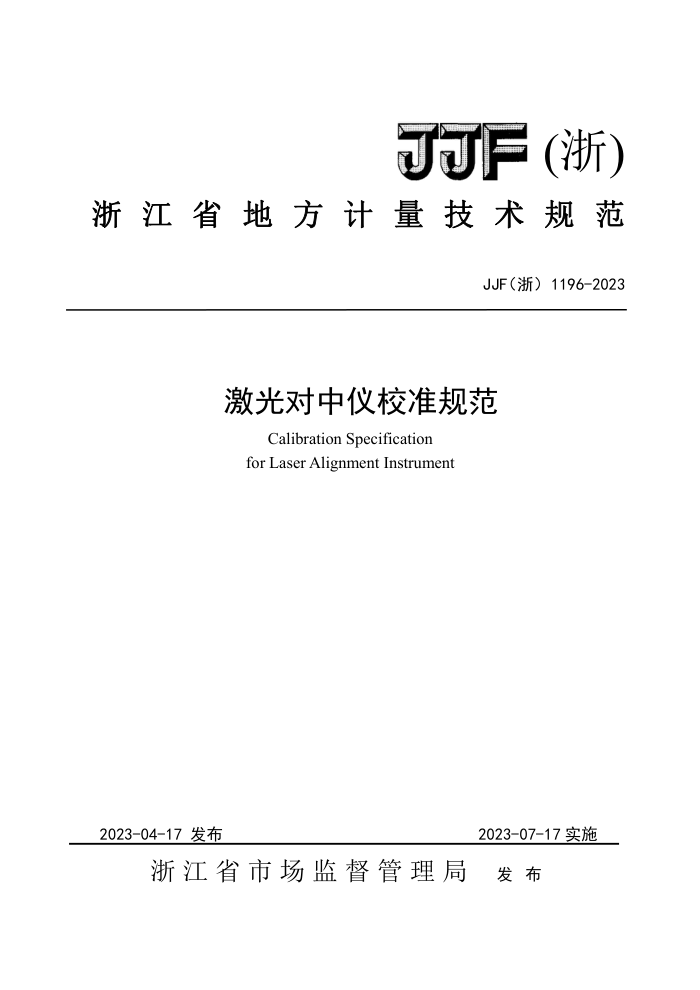

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1196-2023
激光对中仪校准规范
Calibration Specification for Laser Alignment Instrument
2023-04-17发布
2023-07-17实施
浙江省市场监督管理局 发布 JJF（浙） 1196-2023
激光对中仪校准规范
Calibration Specification for Laser Alignment Instrument
JJF（浙）1196-2023
归口单位：浙江省市场监督管理局
主要起草单位：广电计量检测（杭州）有限公司
参加起草单位：广州广电计量检测股份有限公司
杭州市质量技术监督检测院
本规范委托广电计量检测（杭州）有限公司负责解释
2 JJF (浙) 11962023
本规范主要起草人：
龚俊庆（广电计量检测（杭州）有限公司）
许照乾（广电计量检测（杭州）有限公司）
曾阳平（广电计量检测（杭州）有限公司）
参与起草人：
谢才智（广州广电计量检测股份有限公司）
刘晓琴（广州广电计量检测股份有限公司）杜腾锋（广州广电计量检测股份有限公司）李平（广州广电计量检测股份有限公司）
朱腾飞（杭州市质量技术监督检测院）
3 JJF（浙） 11962023
目 录
引言 1 范围. 2 引用文件. 3 术语. 4 概述. 5
(II) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (5) (6) (7) (9) (10) (13)
计量特性. 6 校准条件. 6.1环境条件 6.2 测量标准及其他设备，校准项目和校准方法
7
7.1校准项目 7.2 校准方法 8校准结果表达. 9复校时间间隔附录A激光对中仪原始记录格式附录B激光对中仪校准证书（内页）格式. 附录C位移示值误差校准结果的不确定度评定示例.. 附录D倾角示值误差校准结果的不确定度评定示例 JJF（浙） 1196-2023
引言
本规范依据JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》和JJF1071-2010《国家计量校准规范编写规则》编制。
本规范为首次发布
II JJF（浙） 1196-2023
激光对中仪校准规范
1范围
本校准规范适用于位移分辨力不小于0.001mm，测量范围不超过±20mm，倾角分辨力不小于0.1°，应用于轴对中的激光对中仪的校准。
2引用文件
本规范引用下列文件： JB/T11104-2011电子数显倾角尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规范。
3术语
3.1测量单元由检测元件所组成，用以确定受控条件值的装置。分为固定端测量单位和调整端测量单
元。
3.2轴对中调整传动部件及被传动部件的位置，使两者的旋转轴在同一旋转中心上的过程。
4概述
激光对中仪是一种采用基于光电效应原理的光电传感器，将光信号转换为电信号，测量物体相对位置的测量仪器。激光对中仪的主要作用是测得轴的对中参数，用于调整传动部件及被传动部件的相对位置，确保两者的旋转轴在同一旋转中心上。激光对中仪由固定端测量单元、调整端测量单元、测量主机、装夹附件组成，其典型应用场景示意图见图1。
3 4 5
2
6
图 1
1一固定端；2一测量主机；3一固定端测量单元；4一调整端测量单元；
5一装夹附件；6一调整端；7一可调脚垫 JJF（浙） 1196-2023
5计量特性 5.1位移示值误差
位移示值最大允许误差见表1
表1 最大允许误差
mm
分辨力 0.001 0.01 注：表中H为位移量
位移量H小于等于1mm
位移量H大于1mm至测量上限
±0.010 ±0.01
±(0.001+1%H) ±(0.01+1%H)
5.2位移测量重复性
位移测量重复性不大于位移示值最大允许误差绝对值的1/3。 5.3倾角示值误差
倾角示值最大允许误差不超过土2个分辨力， 5.4倾角示值变动性
倾角示值变动性不大于1个分辨力。
5.5漂移
30min内，对于位移分辨力为0.001mm，其示值变化不超过2个分辨力值，对于位移分辨力大于0.001mm，其示值变化不超过1个分辨力值；倾角示值变化不超过1个分辨力值。
6校准条件 6.1环境条件
室内温度：（20±2）°℃ 室内温度变化：≤1℃/h 相对湿度：≤75% 被校仪器放在校准室内平衡温度时间应不少于4h
6.2测量标准及其他设备
测量标准及其他设备见表2。允许使用计量性能满足要求的其他测量设备。
2 JJF（浙） 1196-2023
表2测量标准及其他设备
序号 1 2 校准项目和校准方法
仪器名称万能工具显微镜 (200×100)mm
测量范围
计量特性 MPE:±(1+L/100)μm 分度值不大于1
数显分度头
(0~360)°
7
7. 1 校准项目校准项目见表3。
表3校准项目校准项目位移示值误差位移测量重复性倾角示值误差倾角示值变动性
序号 1 2 3 4 5
漂移
7.2 校准方法
校准前首先检查外观和各部分相互作用。确定没有影响计量特性的因素后再进行校准。
7.2.1位移示值误差
固定端测量单元水平固定在万能工具显微镜的主显微镜上，调整端测量单元使用专用夹具水平固定，并居中放置在玻璃工作台上。调节调整端测量单元立柱轴线平行于纵向滑板移动方向。移动纵横向滑板，使固定端、调整端测量单元激光大致相互对准靶板或传感器中心位置。水平往复转动固定端测量单元的专用夹具，同时观察测量主机上的读数值，使固定端测量单元处于读数转折点位置，则此时固定端、调整端测量单元的测量轴线处于相互平行状态。
移动纵向滑板至各校准点，依次读取固定端、调整端测量单元的示值。根据激光对中仪位移的测量范围，选择均匀分布不少于5个点进行测量，固定端测量单元和调整端测量单元的各点位移示值误差计算见公式（1）。
(1)
8, = D, -(L, - Lo)
式中：第i个校准点位移示值误差；
3
