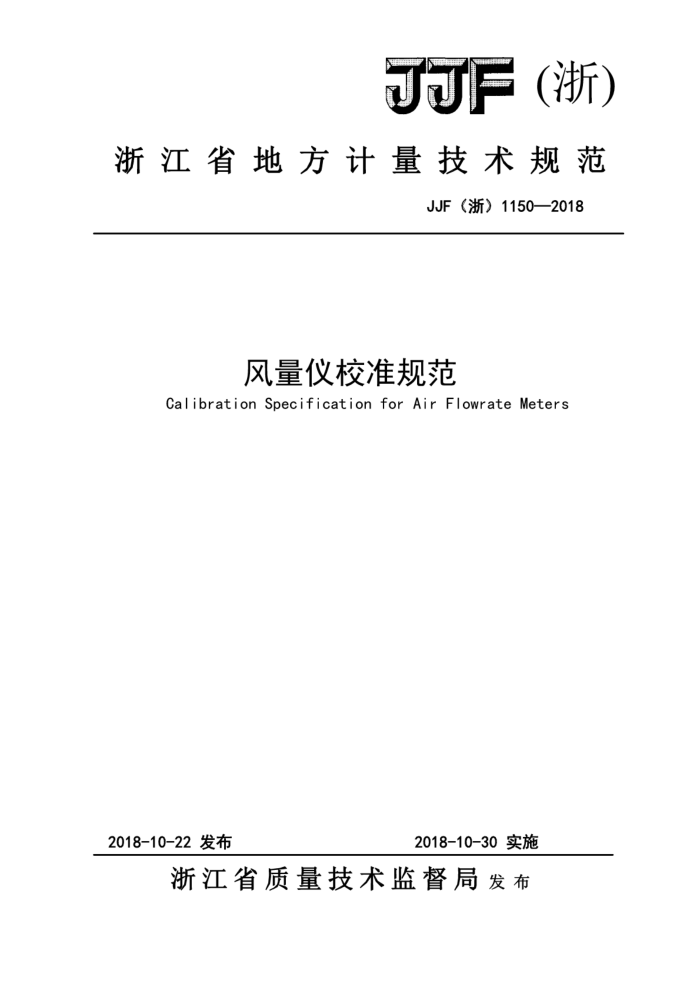

风量仪校准规范
Calibration Specification for Air Flowrate Meters
2018-10-30实施
2018-10-22发布
浙江省质量技术监督局发布 JJF(浙)XXXX—2018
风量仪校准规范 Calibration Specification for Air
JJF（浙）1050-2018
FlowrateMeters
本规范经浙江省质量技术监督局于2018年10月22日批准，并自2018
年10月30日起施行。
归口单位：浙江省质量技术监督局主要起草单位：杭州神州洁净空气检测有限公司
中国计量大学
参加起草单位：杭州九源基因工程有限公司
本规范委托杭州神州洁净空气检测有限公司负责解释 JJF(浙)1050—2018
本规范主要起草人：
姚蒙迪（杭州神州洁净空气检测有限公司）赵伟国（中国计量大学）王利超（杭州神州洁净空气检测有限公司）
参加起草人：
黄鑫（杭州神州洁净空气检测有限公司）胡京阳（杭州神州洁净空气检测有限公司）管圣通（杭州神州洁净空气检测有限公司）沈航（杭州九源基因工程有限公司） JJF（浙）1050—2018
目 录
引言 1 范围 2 引用文件 3 术语和计量单位· 3.1术语 3.2计量单位…· 4 概述 5 计量特性· 5. 1 测量范围… 5. 2 示值误差· 6 校准条件 6. 1 环境条件 6. 2 测量设备 1
(II) 1 1) (1) 1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) (4) (4) (5) ( 6) ( 7) (8) (11) (18) (19)
校准项目和校准方法 7. 1 校准项目 7. 2 校准方法· 8 校准结果表达 9 复校时间间隔附录A风量仪校准证书内页参考格式.... 附录B风量仪原始记录参考格式· 附录C标准风量值计算附录D测量结果不确定度评定示例· 附录E标准孔板参数· 附录F风量标准装置标准状态风量换算到实际工况的方法· JJF（浙）1050—2018
引言
本规范按照JJF1071-2010《国家计量校准规范编写规则》的要求，结合我省风量仪及其风量标准装置的生产、使用和校准现状编制而成，
本规范所用术语，除了在本规范中定义外，均采用JJF1001《通用计量术语及定义》和JF1004《流量计量名词术语及定义》。
本规范附录中给出的测量结果不确定度评定示例依据JJF1059.1-2012《测量
不确定度评定与表示》规定的方法进行。
本规范为首次制定。
I JJF（浙）1050—2018
1一主机：2一测量底座：3一风罩
图1风量仪结构示意图
风量仪的主机由传感器和显示仪表组成，传感器安装于测量底座内，可采用皮托静压管或热敏风速探头。风罩的尺寸可根据待测风口尺寸选择不同规格
风量仪的测量原理是通过传感器测得流过测量底座截面的空气流速，与底座截面积相乘，计算得到风量。风量仪广泛应用于暖通空调、净化技术及医药等行业通风管道气体流通量的测量。
5计量特性
5.1 测量范围 5.2 2示值误差
校准条件
6
6.1环境条件
校准工作应在以下环境中进行： a）环境温度：（15～25）℃ b）相对湿度：不大于75%； c）大气压力：（950～1060）hPa； d）避免环境气流对风量仪形成明显干扰。
6.2 2测量设备
校准风量仪所使用的测量设备为风量标准装置，主要设备组成见表1。风量标准装置主要由风量测量装置、风量发生及控制装置和试验管道三部分构成，如
2 JJF（浙）1050—2018
图2所示。
风量测量装置的测量标准器可选用差压式流量计（如标准孔板，附录E给出了一组典型参数）和速度式流量计（如气体涡轮流量计、气体超声波流量计）等标准流量计。
8
一
爪
+
a
出风 1一被检风量仪；2一标准流量计；3一绝压计；4一差压计（与标准孔板配套使用）；
进风
5一温度计：6一风量测量装置；7一整流器；8一风机
图2风量标准装置示意图
表1测量设备组成
分类测量标准器 标准流量计
名称
测量范围
主要技术指标
不确定度优于风量标准装置合
（100~3500）m3/h
成不确定度
节流装置的前后直管段需要保证节流装置前10D后5D
风管
/
最大允许误差：±0.20℃
温度计湿度计
(0~50)℃
配套设备
(0~90）%RH
最大允许误差：+5%RH
绝压计
(87~110)kPa
0.1级
风量标准装置的风量测量扩展不确定度应不大于被校风量仪最大允许误差绝对值的1/3。风量发生及控制装置应能达到校准所需的风量，风量波动应不大于测量值的1%。
7 校准项目和校准方法
7.1 校准项目
风量仪的校准项目为示值误差。 7.27 校准方法 7.2.1外观检查
用目测的方法检查风量仪的外观，并记录风量仪的产品名称、型号、制造厂名（或厂标）、出厂编号、制造日期和主要技术指标。目测检查取压管上的取压
