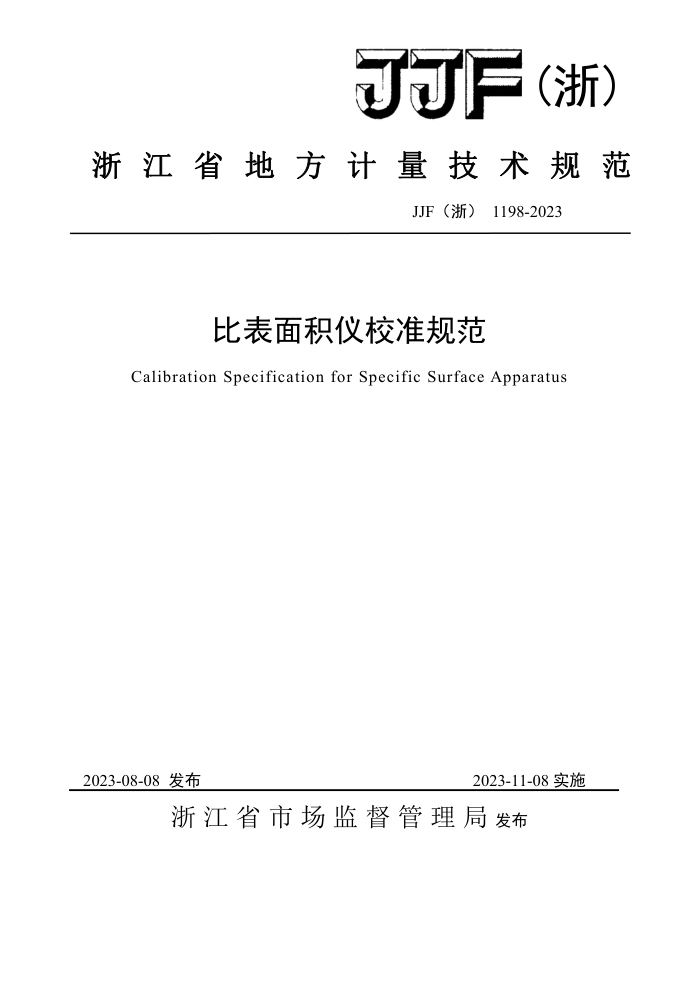

可可F (浙)
浙江省地方计量技术规范
JJF（浙）1198-2023
比表面积仪校准规范
Calibration Specification for Specific Surface Apparatus
2023-11-08实施
2023-08-08发布
浙江省市场监督管理局发布 JJF（浙）1198—2023
比表面积仪校准规范 Calibration Specification for Specific Surface Apparatus
JJF(浙1198-2023
归口单位：浙江省市场监督管理局
主要起草单位：宁波市计量测试研究院
浙江公路技师学院
参加起草单位：宁波市鄞州试阳仪器设备有限公司
本规范技术条文由起草单位负责解释 JJF（浙）1198—2023
本规范主要起草人：
夏天豪（宁波市计量测试研究院）
李东方（浙江公路技师学院）
陈博杰（宁波市计量测试研究院）夏鑫 （宁波市计量测试研究院）
参加起草人：
杨贵德（宁波市鄞州试阳仪器设备有限公司）
屠林光（宁波市计量测试研究院） JJF（浙）1198—2023
目 录
引言 1范围. 2引用文件... 3术语和定义.. 3.1比表面积.. 3.2空隙率 4概述... 4.1主要用途.. 4.2工作原理.. 4.3仪器结构.... 5计量特性... 6校准条件... 6.1环境条件. 6.2测量标准及其他设备. 7校准项目和校准方法.. 7.1校准项目. 7.2校准方法. 8校准结果表达.. 9复校时间间隔. 附录A比表面积仪校准原始记录内页参考格式，附录B比表面积仪校准证书内页参考格式. 附录C比表面积仪示值误差校准的测量不确定度评定示例..
II
1
X
A
6
6
.8
0 JJF（浙）1198—2023
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》共同构成本规范制定的基础性系列规范。在编写时参考了JC/T956《勃氏透气仪》和GB/T8074《水泥比表面积测定方法勃氏法》相关术语定义和技术内容。
本技术规范首次发布。
II JJF （浙）1198—2023
-3
6
(b)捣器
5
(d)穿孔板
(a)U型压力计
(c)透气圆筒
图1 U形压力计、 捣器和透气圆筒的结构示意图
1—19/38标准阴锥；2—阀门；3—第三条刻度线；4—第二条刻度线：
5—第一条刻度线：6—扁平槽；719/38标准阳锥
5计量特性
比表面积仪计量特性如表1所示。
2 JJF（浙）1198—2023
表1计量特性
序号
校准项目密封性透气圆筒内径
测量设备目视/秒表游标卡尺
2
透气圆筒内表面和阳锥外表面的粗糙度
表面粗糙度比较样块
3
深度卡尺游标卡尺游标卡尺光滑塞规游标卡尺游标卡尺深度卡尺钢直尺钢直尺
透气圆筒上边口到穿孔板支撑台深度
4
5
穿孔板厚度
穿孔板直径
6
穿孔板孔数及孔径
7
捣器与透气圆筒间隙
8
捣器扁平槽宽度
9
捣器底面与穿孔板间的距离
10
11
U形压力计刻度一与刻度二的距离
12
U形压力计刻度一与刻度三的距离
13
示值误差和测量重复性
水泥细度和比表面积标准物料
6
校准条件
6.1 环境条件
环境条件应满足：
a）环境温度：(20±2)℃； b）相对湿度：不大于50%； c）无明显影响校准的振动、冲击以及其他干扰。
6.2测量标准及其他设备
推荐使用表2所列设备，允许使用其他满足不确定度要求的测量标准进行校
准。
n
