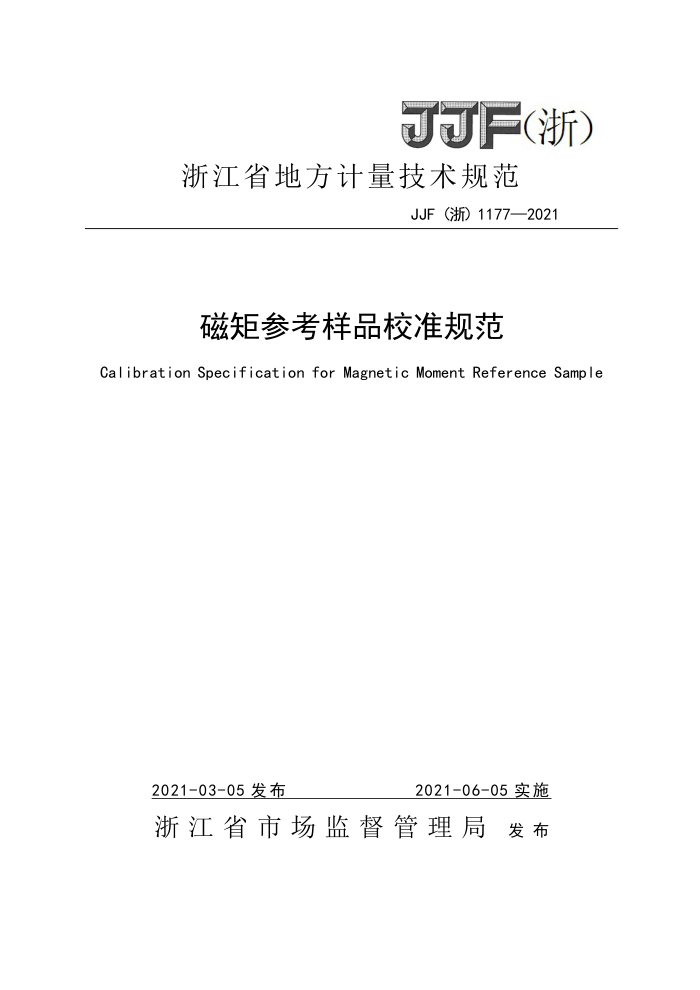

JJF（浙）
浙江省地方计量技术规范
JJF（浙）1177—2021
磁矩参考样品校准规范
CalibrationSpecificationforMagnetic MomentReferenceSample
2021-06-05实施
2021-03-05发布
浙江省市场监督管理局发布 JJF（浙）1177—2021
磁矩参考样品校准规范 Calibration Specification for MagneticMomentReferenceSample
营
JJF(浙)1177—2021
归口单位：浙江省市场监督管理局
主要起草单位：宁波市计量测试研究院
参加起草单位：浙江省方正校准有限公司
本规范委托宁波市计量测试研究院负责解释 JJF（浙）1177—2021
本规范主要起草人：
孙梦翔（宁波市计量测试研究院）
王一民（宁波市计量测试研究院）
陈杭武（宁波市计量测试研究院）
参加起草人：方舟（浙江省方正校准有限公司） JJF（浙）1177—2021
目 录
引言.
. II
范围. 2 引用文件. 3术语和定义. 3.1工作磁矩 3. 2 磁矩参考样品 3.3 测试线圈， 4 概述. 4. 1 用途. 4.2 测量原理. 4.3结构. 5计量特性 5.1示值误差. 5.2稳定度. 6校准条件.. 6.1环境条件. 6.2测量标准与其他设备 7校准项目和校准方法. 7.1校准项目. 7.2校准方法... 8校准结果表达.. 9复校时间间隔. 附录A校准记录参考格式. 附录B校准证书内页参考格式附录C磁矩参考样品示值误差测量结果的不确定度评定示例.
1
-
2
2
.2
3
Y
3
.3 5 ..6
1
8
9 JJF （浙）1177—2021
引言
JF1071《国家计量校准规范编写规则》、JF1001《通用计量术语及定义》和 JF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范是首次制定。
II JJF（浙）1177—2021
磁矩参考样品校准规范
1范围
本规范适用于抽拉方式及磁矩范围为（0.1～10）Wbm磁矩参考样品的校准。
25 引用文件
本规范引用了下列文件： JJF1001-2011通用计量术语及定义 GB/T2900.60-2002电工术语电磁学 GB/T38437-2019用抽拉或旋转方式测量铁磁材料样品磁偶极矩的方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
GB/T2900.60-2002界定的及以下术语和定义适用于本规范。
3.1工作磁矩workingmagneticmoment
磁矩参考样品磁矩的轴向分量。
3.2磁矩参考样品magneticmomentreferencesample
一种复现磁矩轴向分量的实物量具。
3.3测试线圈 measuring coil
用于检测或测量磁场的导体线圈或回路。 注：一般选用亥姆霍兹线圈。
4概述 4.1用途
磁矩参考样品（以下简称样品）是磁矩量值传递与溯源的载体，主要用于磁矩测量仪的校准与期间核查。 4.2测量原理
给磁矩参考样品赋值的磁矩测量仪，主要由磁通计和测试线圈组成。将样品
1 JJF（浙）1177—2021
从测试线圈均匀区中抽拉至样品与线圈之间产生的磁耦合可忽略不计为止，得到由于样品抽拉引起的磁矩变化量。采用抽拉方式测量工作磁矩示值的原理如图1 所示。
抽拉方向 均匀区工作面 磁通积分器
亥姆霍兹线圈
个
磁矩参考样品
图1测量工作磁矩原理图
4.3结构
样品由圆柱体钻材料及外部通常由六面体无磁、耐腐蚀材料封装而成。
5计量特性
5.1示值误差
样品根据工作磁矩示值误差扩展不确定度的大小分为1等、2等、3等、4 等，见表1。
表1准确度等级与扩展不确定度对照表
准确度等级扩展不确定度注：以上指标不是用于合格判据，仅供参考。
1等 0. 5%
2等 1. 0%
4等 2.0%
3等 1. 5%
5.2稳定度
样品相邻两次校准的工作磁矩示值最大允许变化量见表2。
表2工作磁矩的最大允许变化量
1等 ±0.25%
2等 ±0.50% ±0.75% ±1. 0%
3等
4等
准确度等级最大允许变化量
6校准条件 6.1环境条件 6.1.1环境温度：（20±3)℃。 6.1.2相对湿度：≤75%。
2 JJF（浙）1177—2021
6.1.3样品应在校准条件下放置不小于2小时。 6.1.4测试线圈均匀区工作面应平整、稳定、洁净。 6.1.5振动和噪声应小到对样品和被测装置的影响可忽略不计。 6.1.6样品周围1m内应无影响测量结果的铁磁物质，外界磁场应小到对测量结果的影响可忽略不计。 6.2测量标准与其他设备
测量标准与其他设备应经过计量技术机构检定或校准，满足使用要求并在有效期内。 6.2.1磁通计
磁通计的扩展不确定度应不大于样品示值误差测量扩展不确定度的三分之
一。 6.2.2测试线圈
测试线圈常数的扩展不确定度应不大于样品示值误差测量扩展不确定度的三分之一。 6.2.3磁矩测量仪
磁矩测量仪由磁通计、测试线圈以及相应的数据处理系统集成。磁矩测量仪的扩展不确定度应不大于样品示值误差测量扩展不确定度的三分之一。
7校准项目和校准方法
7.1校准项目
工作磁矩示值误差与稳定度。
7.2校准方法 7.2.1校准前检查
目力观察样品外观。 a）样品说明书或铭牌应有制造商名称或商标、产品名称、型号或规格、磁
矩标称示值、编号等主要信息。
b）样品有分辨轴向的标识。 c）样品表面应洁净，不得吸附粉末及油污等杂物。 d）用作校准的端面应平整，不得存在肉眼可见的毛刺等瑕疵。
7.2.2工作磁矩示值误差
3
