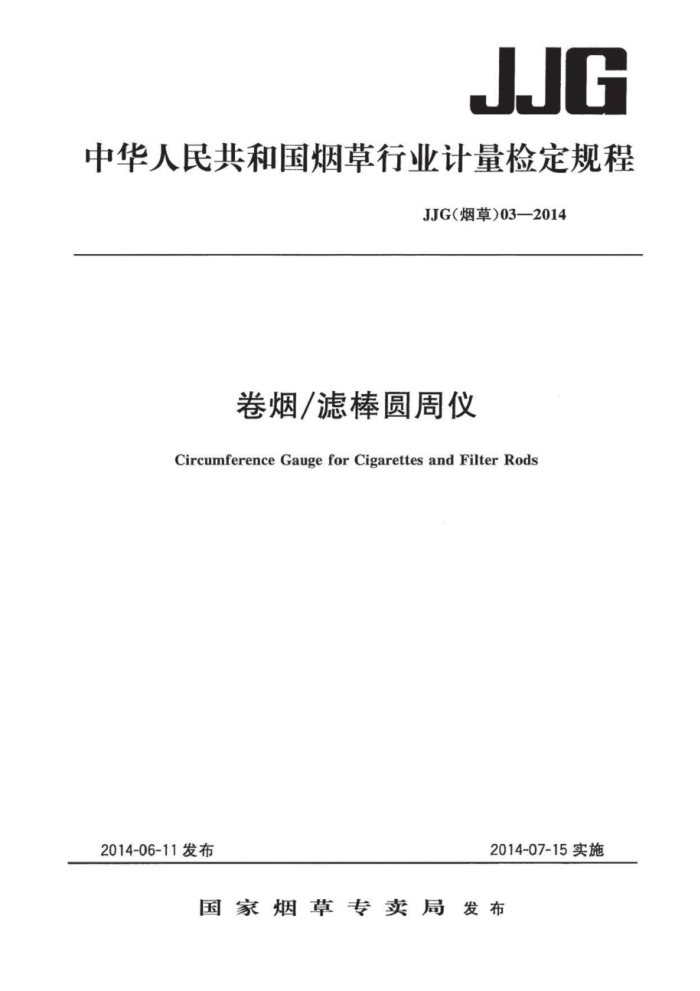

JJG
中华人民共和国烟草行业计量检定规程
JJG（烟草）032014
卷烟/滤棒圆周仪
Circumference Gauge for Cigarettes andFilterRods
2014-06-11发布
2014-07-15实施
国家烟草专卖局发布 JJG（烟草）03—2014
卷烟/滤棒圆周仪检定规程 Verification Regulation of Circumference Gaugefor Cigarettes andFilterRods
JJG（烟草）03—2014 代替JJG（烟草）03---1998
归口单位：国家烟草专卖局科技司
主要起草单位：中国烟草标准化研究中心
参加起草单位：河南中烟工业有限责任公司
湖北中烟工业有限责任公司国家烟草质量监督检验中心浙江中烟工业有限责任公司山东中烟工业有限责任公司江苏中烟工业有限责任公司广西中烟工业有限责任公司吉林烟草工业有限责任公司云南中烟工业有限责任公司重庆市烟草专卖局
本规程委托全国烟草标准化技术委员会卷烟分技术委员会负责解释 JJG（烟草）03—2014
本规程主要起草人：
张勃（中国烟草标准化研究中心）丁雪（浙江中烟工业有限责任公司）马宇平（河南中烟工业有限责任公司）范黎（中国烟草标准化研究中心）
参加起草人：
方 婷（浙江中烟工业有限责任公司）赵 航（中国烟草标准化研究中心）赵 冰（河南中烟工业有限责任公司）蒋志才（浙江中烟工业有限责任公司）苗 芊（中国烟草标准化研究中心）刘 锋 （国家烟草质量监督检验中心）杨荣超（中国烟草标准化研究中心）周芸（广西中烟工业有限责任公司）周 炜（浙江中烟工业有限责任公司）钟青（山东中烟工业有限责任公司）吴洋（江苏中烟工业有限责任公司）崔龙吉（吉林烟草工业有限责任公司）刘坚 (云南中烟工业有限责任公司) 唐桂芳（广西中烟工业有限责任公司）赵国庆（山东中烟工业有限责任公司）王 惠（湖北中烟工业有限责任公司）赵坤 (重庆市烟草专卖局）闫洪喜（浙江中烟工业有限责任公司） JJG（烟草）03—2014
目 录
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3)
引言 1 范围 2 引用文件 3 概述 ...... N
计量性能要求 5 通用技术要求 5.1 外观检查 5.2 工作状态检查 5.3 扫描通道长度 5.4 扫描周期旋转角度 5.5 扫描周期采样次数 6 计量器具控制 6.1 检定条件 6.2 检定项目 6.3 检定方法 6.4 检定结果的处理 6.5 检定周期附录 A 检定记录表
-
..
..
..
I JJG（烟草）03—2014
引言
本规程是参考JJG（烟草）01一2012《卷烟与滤棒物理性能综合测试台检定规程》、 GB/T22838.3--2009《卷烟和滤棒物理性能的测定第3部分：圆周激光法》、 GB/T22838.13一2009《卷烟和滤棒物理性能的测定第13部分：滤棒圆度》的内容，按照JJF1002一2010《国家计量检定规程编写规则》的要求，对JJG（烟草）03一1998 《卷烟/滤棒圆周仪检定规程》的修订。除编辑性修改外，主要的技术性变化如下：
一修改了卷烟/滤棒圆周仪的检定项目和检定方法；一增加了附录A检定记录表。
Ⅱ JJG（烟草）03—2014
卷烟/滤棒圆周仪检定规程
1范围
本规程适用于卷烟/滤棒圆周仪的首次检定、后续检定和使用中检查。
25 引用文件
本规程引用了下列文件： GB/T16447烟草和烟草制品调节和测试的大气环境凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
卷烟/滤棒圆周仪是用于测试卷烟和滤棒圆周、滤棒圆度的测试仪器。 卷烟/滤棒圆周仪采用的是激光或光电投影传感器装置，直接对试样的直径进行测
量，计算出圆周/圆度。
4计量性能要求
直径测量：测量最大允许误差士0.01mm。
5通用技术要求
5.1外观检查
卷烟/滤棒圆周仪外壳洁净无污损，铭牌标注清晰，各连接件和接头接触良好，显示器显示正常。 5.2工作状态检查
卷烟/滤棒圆周仪电气功能、机械功能、数据采集和处理功能正常。 5.3扫描通道长度
扫描通道长度出厂检验不小于15mm。 5.4扫描周期旋转角度
扫描周期旋转角度山厂检验为半圈（180°）或一圈（360°）。 5.5扫描周期采样次数
扫描周期内采样次数出厂检验不少于100次。
6 计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。
1 JJG（烟草）03—2014
6.1检定条件 6.1.1环境条件
温湿度条件符合GB/T16447《烟草和烟草制品 调节和测试的大气环境》测试环境要求，温度：（22士2）℃；相对湿度：（60土5）%。 6.1.2检定用仪器设备
圆周（圆度）标准棒：最大允许误差满足（设计值士0.003）mm，5支圆周（圆度）标准棒圆周值在10mm～30mm范围内均匀分布。 6.2检定项目
卷烟/滤棒圆周仪的检定项目见表1。
表1检定项目首次检定
使用中检验
检定项目外观检查工作状态检查测量最大允许误差注：“十”表示必须检定的项目，“二”表示可不检定、也可根据用户要求进行检定的项目。
后续检定 + +
+ + +
+ 一 -
+
6.3检定方法 6.3.1外观检查
对卷烟/滤棒圆周仪的外观进行检查，确认卷烟/滤棒圆周仪符合5.1的要求 6.3.2工作状态检查
打开卷烟/滤棒圆周仪电源，对卷烟/滤棒圆周仪进行工作前准备、预热和校准，工作状态应符合5.2的要求。 6.3.3测量最大允许误差
选取5支技术指标符合6.1.2要求的圆周（圆度）标准棒，使用圆周和滤棒圆度测试仪对每支标准棒重复测10次，每个测量值与标准棒标定值之间的差值应符合第4章的要求。 6.4检定结果的处理
按本规程的要求，检定结果合格的出具检定证书，检定结果不合格的出具检定结果通知书，并注明不合格项目。
检定证书中应包括卷烟/滤棒圆周仪各项检定指标的结果和检定结论。
6.5检定周期
卷烟/滤棒圆周仪的检定周期建议为1年，经过修理后应及时检定。
2 JJG（烟草）03—2014
附录A
检定记录表
送检单位：原始记录编号：型号规格：环境温度/℃
检定日期：仪器出厂编号：生产厂家：
环境相对湿度/%
环境大气压/Pa
通用技术要求
外观检查圆周
工作状态检查
标准棒 1 2 3 4 5 6 7 8 9 10 平均值
备注：
3
