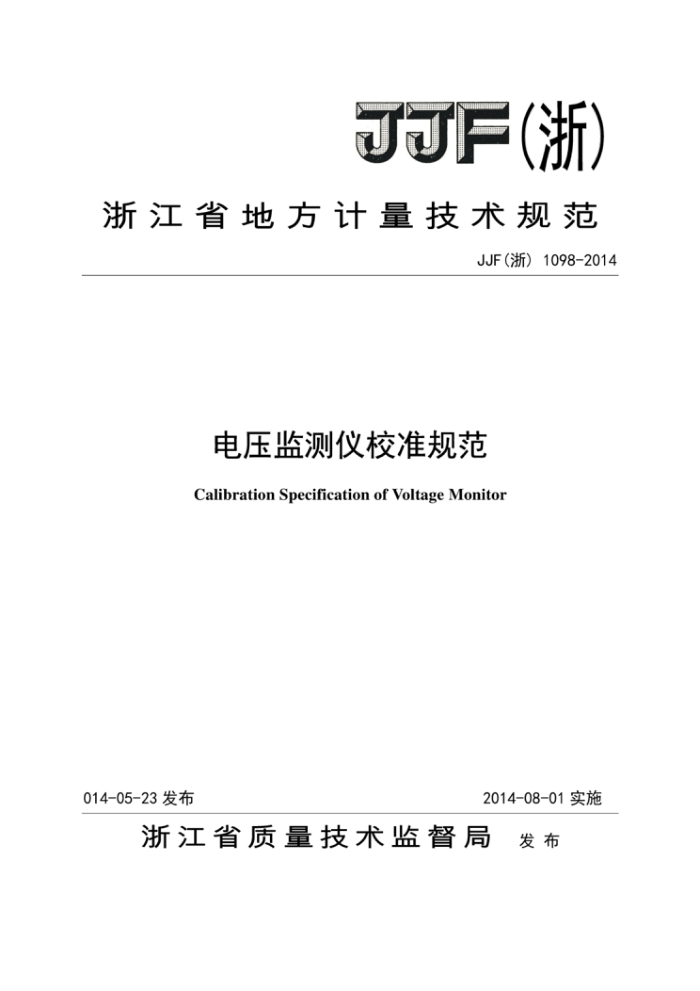

JF（浙）
浙江省地方计量技术规范
JJF（浙）1098-2014
电压监测仪校准规范 CalibrationSpecificationofVoltageMonitor
014-05-23发布
2014-08-01实施
浙江省质量技术监督局 发布 JJF（浙）1098-2014
电压监测仪校准规范 Calibration Specification of Voltage Monitor
JJF(浙)1098-2014
归口单位：浙江省质量技术监督局主要起草单位：国网浙江省电力公司电力科学研究院参加起草单位：国 国网浙江省电力公司衢州供电公司
国网浙江省电力公司宁波供电公司国网浙江省电力公司杭州供电公司
本规范委托国网浙江省电力公司电力科学研究院负责解释 JJF（浙）1098-2014
本规范主要起草人：
朱士彦（国网浙江省电力公司电力科学研究院）吴建刚（国网浙江省电力公司衢州供电公司）骆世耀（国网浙江省电力公司宁波供电公司）
参加起草人：
白卫平（国网浙江省电力公司电力科学研究院）应信昌（国网浙江省电力公司杭州供电公司）邹成伍（国网浙江省电力公司电力科学研究院） JJF（浙）1098－2014
目录
引 言 1 范围 2 引用文件 3 术语和计量单位 4 概述，
II
1
2
计量特性 5.1 电压示值基本误差， 5.2 整定电压值基本误差， 5.3 整定电压回差率 5.4 统计误差. 5.5 时钟误差.. 5.6 安全性能
5
.2
.3
V
.3 .3
6 校准条件
X
6.1 环境条件， 6.2 校准标准及其他设备
D
7 校准项目和校准方法.
7
7.1 校准项目.. 7.2 校准方法
A
8 校准结果表达
..8
8.1 校准证书. 8.2 校准结果及其测量不确定度的说明.
..8 .9
9 复校时间间隔附录A测量不确定度评定示例附录B 电压监测仪校准记录格式附录C 电压监测仪校准证书内页格式
.9 ...10
12 .14 JJF （浙）1098－2014
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》编制。 目前，电压监测仪尚无相关校准技术规范。本规范是参照GB/T12325《电能质量供
电电压偏差》和DL/T5002009《电压监测仪使用技术条件》的技术要求，结合电压监测仪的特性制定。
II JJF（浙）1098-2014
电压监测仪校准规范
1范围
本规范适用于监测额定电压在(0～380)V内，工频48Hz～52Hz准确度等级0.2级及以下的交流电压监测仪的校准。
2 引用文件
本规范引用了下列文件： GB/T12325
电能质量供电电压偏差
JJG/(浙)89-2007 电参数测量仪检定规程 DL/T500—2009
电压监测仪使用技术条件数字多用表检定规程
DL/T980—2005 凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和定义适用于本标准。
3.1 整定电压（标准）值（Ub）settingvoltage
整定电压按照GB/T12325规定的电压允许偏差的上限电压标准值和下限电压标准
值。 3.2起动电压（Ug）startupvoltage
刚好驱动电压监测仪超限计时，并使相应的超限指示仪稳定指示超时限的被监测电压值。 3.3返回电压（U）returnvoltage
刚好使电压监测仪从超限计时状态，进入合格计时状态时的被监测电压值。
3.4整定电压回差率(K）returndifferencerateofsettingvoltage
上、下限起动电压与相应返回电压之差的绝对值与起动电压的比值（以百分数表
示）。 3.5时钟误差clockerror
在规定的时间间隔内，以时间指示偏差表示的增量或减量。
1 JJF（浙）1098－2014
3.6整定电压值基本误差（rz）settingvoltageerror
在正常使用条件下，电压监测仪上、下限整定电压的起动电压U。和相应的整定电压（标准)值U之差与整定电压（标准）值U的比值（以百分数表示）。 3.7统计误差（r）statisticalerror
在正常使用条件下，被测量的统计误差值C（如电压合格率，电压超上限率，电压超下限率或电压超上限、超下限供电时间等），对应于被测量的预置值C的绝对误差（以百分数表示）。 3.8电压合格率voltagequalificationrate
实际运行电压在允许电压偏差范围内累计运行时间与对应的总运行统计时间之比的百分数值。电压合格率的计算公式为：
电压超限时间)x100% 电压监测总时间
电压合格率（%）=（1-
电压监测仪统计的时间为分钟写作“min"；电压合格率以百分数表示。
4概述
电压监测仪是对电力系统正常运行状态缓慢变化所引起的电压偏差进行连续监测
和统计的仪器。具备监测、统计、记忆、查询、参数设置等功能，是监测电压合格率的重要工具。工作原理见图1。
辅助工作电源
提供设资工率图电摄
键盘输入
显示输出
被测电压信号输入
信号采样电路
微处理器CPU
GPRS无线通信
A
H> 数据存储器
-> RS232通信
独立时钟芯片
图1电压监测仪原理图
5计量特性 5.1电压示值基本误差
在正常使用条件下，电压监测仪在监测额定电压U，（120%）范围内，电压示值基本误差应满足表1要求。
2
