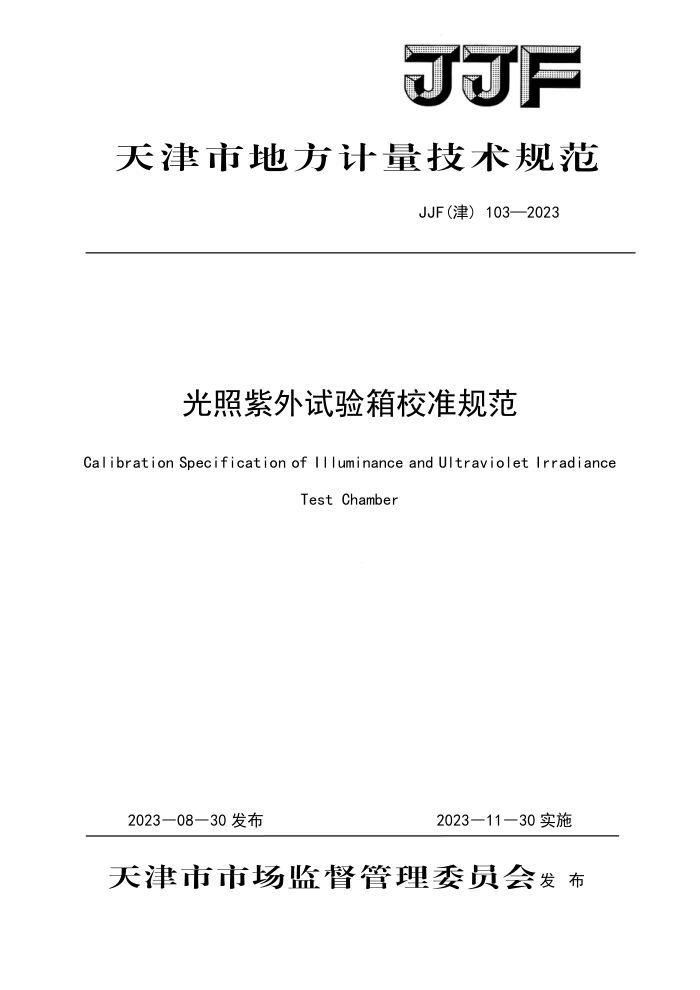

JJF
天津市地方计量技术规范
JJF(津）103—2023
光照紫外试验箱校准规范
Calibration Specification of Illuminance and Ultraviolet Irradiance
Test Chamber
2023—08—30发布
2023—11—30实施
天津市市场监督管理委员会发布 JJF（津）103—2023
光照紫外试验箱校准规范
JJF（津）103-2023
Calibration Specification of
Illuminance and Ultraviolet Irradiance
Test Chamber
归口单位： 天津市市场监督管理委员会主要起草单位： 天津市计量监督检测科学研究院电
子仪表实验所
本规范委托天津市计量监督检测科学研究院电子仪表实验所负责解释 JJF(津）103—2023
本规范主要起草人：
马新新 （天津市计量监督检测科学研究院电子仪表实验所）柳云秀 （天津市计量监督检测科学研究院电子仪表实验所）杨学毫 （天津市计量监督检测科学研究院电子仪表实验所）
参加起草人：
杨雪辰 （天津市计量监督检测科学研究院电子仪表实验所）周超 （天津市计量监督检测科学研究院电子仪表实验所）楚 铭 （天津市计量监督检测科学研究院电子仪表实验所） JJF（津）103—2023
目 录
(II) (1) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (6) (8) (12) (13) (14) (17) (19) (21)
引言. 1 范围. 2 引用文件 3术语和计量单位. 3.1光照紫外试验箱， 3.2光照度. 3.3 紫外辐照度 3. 4 工作平面.. 3.5稳定状态. 4 概述. 5 计量特性. 5. 1 光照度误差、光照度不均匀度 5. 2 紫外辐照度误差、紫外辐照度不均匀度. 5. 3 温度偏差、温度均匀度、温度波动度、 5. 4 相对湿度偏差、相对湿度均匀度、相对湿度波动度 6校准条件. 6.1环境条件 6.2负载条件. 6.3 测量设备及其他设备 7 校准项目和校准方法. 7. 1 校准项目 7. 2 校准前准备， 7.3 光照度值及光照不均匀度的校准 7. 4 紫外辐照度值及紫外辐照度不均匀度的校准 7. 5 温度和相对湿度的校准. 8 校准结果. 9 复校时间间隔附录A 光照紫外试验箱校准原始记录参考格式附录B 光照紫外试验箱校准证书内页推荐格式附录 C 光照紫外试验箱光照度测量结果不确定度评定示例附录D 光照紫外试验箱紫外辐照度测量结果不确定度评定示例附录E 光照紫外试验箱温度、相对湿度测量结果不确定度评定示例.：（24） JJF(津）103—2023
引言
本规范依据国家计量技术规范JJF1071《国家计量校准规范编写规则》、
JJF1059.1《测量不确定度评定与表示》为基础性系列规范进行编制。参照JJF 1101-2019《环境试验设备温度，湿度校准规范》、JJF1525-2015《氙弧灯人工气候老化试验装置辐射照度参数校准规范》、JJF（纺织)055-2012《标准光源箱校准规范》、JJF（浙）1102-2014《生物人工气候箱校准规范》和中华人民共和国药典（2020版四部）9001《原料药物与制剂稳定性试验指导原则》的相关方法，首次制定《光照紫外试验箱校准规范》。
本规范为首次发布。
II JJF（津）103—2023
光照紫外试验箱校准规范
1范围
本规范适用于光照紫外试验箱的校准。具有光照度、紫外辐照度或温湿度单个或多个功能的试验箱也可参照本规范执行。
2　引用文件
本规范引用了下列文件： JJF1001-2011通用计量术语及定义 JJF1101-2019环境试验设备温度，湿度校准规范 JJF1525-2015氙弧灯人工气候老化试验装置辐射照度参数校准规范 JJF（纺织）055-2012标准光源箱校准规范 JJF（浙）1102-2014生物人工气候箱校准规范中华人民共和国药典（2020版四部）9001原料药物与制剂稳定性试验指导原则凡是注日期的引用文件，仅注日期的版本适用本规范；凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1光照紫外试验箱IlluminanceandUltravioletIrradianceTestChamber
光照紫外试验箱是具有光照度、紫外辐射照度与温湿度相结合的综合装置，能够模拟自然阳光中紫外光和可见光照条件和提供恒温恒湿环境条件。 3.2光照度Illuminance
光照度是指单位面积所接受的入射光的光通量。单位是勒克斯（1x）。 3.3紫外辐照度UltravioletIrradiance
紫外辐照度是指单位面积所接受的入射光的紫外辐射量。波长范围为200nm～400nm
单位是瓦每平方米或微瓦每平方厘米，是国际单位制导出单位之一。 3.4工作平面workingPlane
试验箱中能够均匀接受光源照射和紫外辐射的平面，多为放置测试样品的平面。
1 JJF（津）103—2023
3.5稳定状态StableState
试验箱工作空间内任意点的温度、相对湿度、光照度或紫外辐照度变化量达到设备本身性能指标要求时的状态。 3.6温度偏差TemperatureDeviation
试验箱稳定状态下，工作空间各测量点在规定时间内实测最高温度和最低温度与设定温度的上下偏差。温度偏差包含温度上偏差和温度下偏差， 3.7相对湿度偏差RelativeHumidityDeviatior
试验箱稳定状态下，工作空间各测量点在规定时间内实测最高相对湿度和最低相对湿度与设定相对湿度的上下偏差。相对湿度偏差包含相对湿度上偏差和相对湿度下偏差。 3.8相温度波动度TemperatureFluctuation
试验箱稳定状态下，在规定的时间间隔内，工作空间任意一点温度随时间的变化量。 3.9相对湿度波动度RelativeHumidityFluctuation
试验箱稳定状态下，在规定的时间间隔内，工作空间任意一点相对湿度随时间的变化
量。 3.10温度均匀度TemperatureUniformity
试验箱稳定状态下，工作空间在某一瞬时任意两点温度之间的最大差值。
3.11相对湿度均匀度RelativeHumidityUniformity
试验箱稳定状态下，工作空间在某一瞬时任意两点相对湿度之间的最大差值。
4概述
光照紫外试验箱是具有光照度、紫外辐射照度与温湿度相结合的综合装置，用于医兹
产业、光伏产业以及汽车行业等多领域对产品进行加严试验、加速试验和应力筛选等，用来考察药物制剂或原料物、光伏组件或电池和汽车整体或部件在温度、相对湿度、光照度和紫外辐射照度的影响下随时间变化的规律，为药品、组件以及汽车的生产和存放等提供科学依据。试验箱一般内设光照检测装置（如光照度计、紫外辐照计）和温湿度检测装置，程序自动化控制温度、相对湿度、光照度、紫外辐射照度等，可设置恒温恒湿、光照、紫外辐照等一个或多个参数，能模拟长期稳定的试验环境，
2 JJF（津）103—2023
5计量特性
5.1光照度误差、光照度不均匀度
光照度最大允许误差为：土5001x；光照度不均匀度：≤20%。 5.2紫外辐照度误差、紫外辐照度不均匀度
紫外辐照度最大允许误差为：土15%；紫外辐照度不均匀度：≤20%。
5.3温度偏差、温度均匀度、温度波动度
温度偏差：土3.0℃；温度均匀度：3.0℃；温度波动度：土1.0℃。 5.4相对湿度偏差、相对湿度均匀度、相对湿度波动度
相对湿度偏差：土5.0%；相对湿度均匀度：7.0%；相对湿度波动度：土5.0%。 注： 1.对计量特性另有要求的试验设备，按有关技术文件规定的要求进行校准。 2.以上计量特性要求不用于合格性判定，仅供参考。
6校准条件
6.1环境条件
温度：15℃~35℃；湿度：≤85%RH。 环境试验设备周围应无强烈腐蚀性气体存在，满足测量标准及其他设备正常使用的要
求。 6.2负载条件
一般在空载条件下校准，根据用户需要也可以在负载条件下进行，但应说明负载情况。 6.3 测量设备及其他设备 6.3.1光照度计
光照度计光照度的最大允许误差绝对值（或不确定度）应不大于试验箱光照度的最大允许误差绝对值的1/3， 6.3.2光谱辐射计
最小光谱测量范围：300nm～800nm；波长误差≤1nm；波长分辨率≤1nm；采样间隔≤1nm；辐照度的最大允许误差绝对值（或不确定度）应不大于被校仪器辐照度的最大 3
