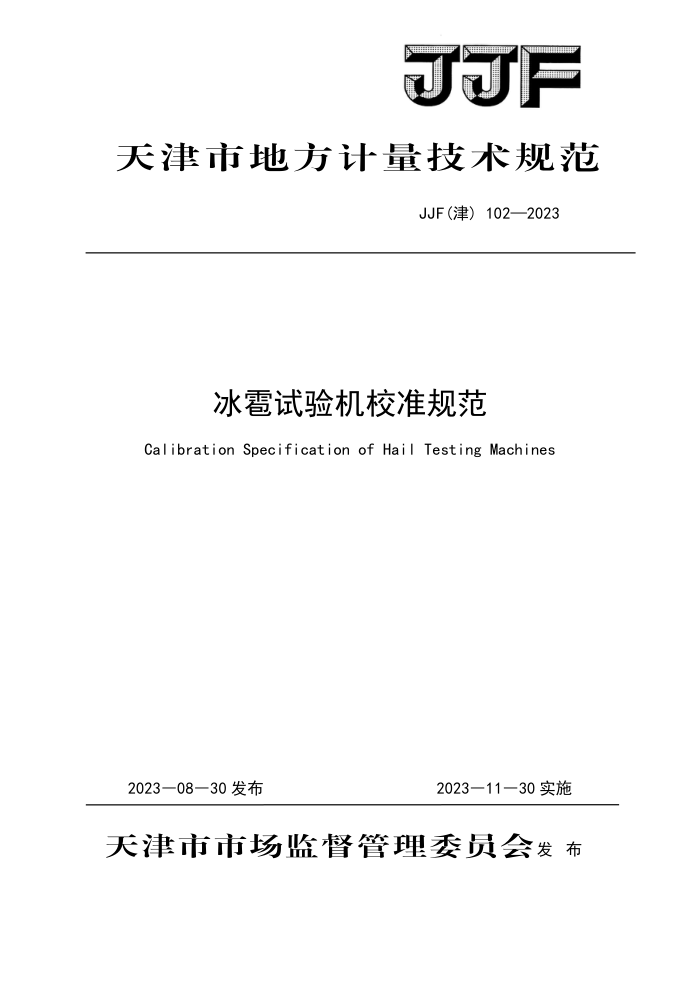

JJF
天津市地方计量技术规范
JJF(津）102—2023
冰霉试验机校准规范
Calibration Specification of Haii Testing Machines
2023一08一30发布
2023一11一30实施
天津市市场监督管理委员会发布 JJF(津) 102—2023
冰霉试验机校准规范
JJF（津）102-2023
Calibration Specification of
Hail Testing Machines
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院电
子仪表实验所
本规范由天津市计量监督检测科学研究院电子仪表实验所负责解释 JJF(津）102—2023
本规范主要起草人：
任晟 （天津市计量监督检测科学研究院电子仪表实验所）柳云秀 （天津市计量监督检测科学研究院电子仪表实验所）马新新 （天津市计量监督检测科学研究院电子仪表实验所）
参加起草人：
翟家强 （天津市计量监督检测科学研究院电子仪表实验所）周 超 （天津市计量监督检测科学研究院电子仪表实验所） JJF（津)102—2023
目录
引言..
(II) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7) (7) (9) (12) (15)
范围.. 2 引用文件 3术语和计量单位 3.1光电测速系统 3.2冰球初速度. 3.3温度偏差. 4概述... 5计量特性.. 5.1冰球直径 5.2冰球质量 5.3冰球存储容器温度 5.4冰球初速度 6校准条件 6.1环境条件.. 6.2测量标准及其它设备， 7校准项目和校准方法. 7.1外观及工作正常性. 7.2 校准前准备.. 7.3冰球直径偏差.. 7.4冰球质量偏差 7.5冰球存储容器温度偏差 7.6冰球初速度示值误差 8 校准结果的表达
1
复校时间间隔
9
附录A冰试验机校准原始记录参考格式附录B冰试验机校准证书内页格式. 附录 C 主要项目测量不确定度评定示例. JJF (津)102—2023
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和JJF1059《测量不确定度评定与表示》进行编写。在编制过程中参考了JJF1101-2019《环境试验设备温度、湿度参数校准规范》、 GB/T9535-1998《地面用晶体硅光伏组件-设计鉴定和定型》、JJF（闽）1104 一2020《冰電试验机校准规范》、IEC61215-2《地面用光伏组件-设计鉴定和定型-第2部分：测试程序》（Terrestrialphotovoltaic(Pv）modules -Design qualification and type approval -Part 2:Test procedures) 。
本规范为首次发布。
I JJF(津)102—2023
冰试验机校准规范
1范围
本规范适用于光伏用冰電试验机的校准。
引用文件
2
本规范引用了下列文件： JJF1001通用计量术语及定义 JJF1059.1测量不确定度评定与表示 IEC61215-2地面用光伏组件-设计鉴定和定型-第2部分：测试程序 (Terrestrial photovoltaic (Pv) modules - Design qualification and type
approval - Part 2:Testprocedures)
凡是注日期的引用文件，仅注日期的版本适用本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3 术语和计量单位
3.1光电测速系统Photoelectricspeedmeasuringsystem
用于对冰球进行速度测量，通常由2个相同的光电型位置传感器组成，通过测量两个传感器之间的距离以及冰球通过两个传感器的时间，计算出冰球在通过第一个传感器时的速度。 3.2冰球初速度Initialspeedoficepellet
冰球通过光电测速系统第一个位置传感器时的瞬时速度，单位为米每秒（m/s）。 3.3温度偏差temperaturedeviation
冰球存储容器稳定状态下，工作空间各测量点在规定时间内实测最高温度和最低温度与设定温度的上下偏差。温度偏差包含温度上偏差和温度下偏差。 JJF(津）102—2023
4 概述
冰電试验机通常是采用光电测速原理，利用人工制作的冰球模拟冰气候，对光伏组件抗冰雷撞击的能力进行测试的设备。冰雷试验机主要由发射系统、光电测速系统、 冰球导轨、光伏组件安装支架等构成。
>位置传感器1 >位置传感器2
-
→4
1
>6
图1冰试验机结构示意图。
1-发射系统；2-冰球导轨；3-光电测速系统；4-冰球；5-光伏组件；6-光伏组件安装支架
5 计量特性
5.1冰球直径
冰球直径标称值：25mm、35mm、45mm、55mm、65mm、75mm。其最大允许误差为土5%。 5.2冰球质量
冰球质量标称值：7.53g、20.7g、43.9g、80.2g、132.0g、203.0g。其最大允许误差为±5%。 5.3冰球存储容器温度
冰球存储容器的设定温度为-4℃，其最大允许误差为士2℃
5.4冰球初速度
冰球初速度标称值：23.0m/s、27.2m/s、30.7m/s、33.9m/s、36.7m/s、39.5m/s。
2 JJF（津）102—2023
其最大允许误差为士5%。
注：以上指标不适用于合格性判别，仅供参考。
6 校准条件
6.1环境条件
环境温度：（25±5）℃；相对湿度：不大于85%；其他：周围无影响冰電试验机正常工作的机械振动、无较强电磁干扰。
6.2测量标准及其它设备 6.2.1卡尺
用于测量冰球的直径和冰试验机冰電出口处两个位置传感器之间距离。 6.2.2电子天平
用于测量冰球的质量。 6.2.3温度巡检仪
用于测量储存冰球用容器的温度。 6.2.4示波器
用于测量冰電试验机冰電出口处两个位置传感器触发信号产生的时间间隔。 6.2.5技术要求
测量标准主要技术指标见表1
表1测量标准主要技术指标
序号 1
技术要求分辨力：≤0.01mm
测量标准及设备
卡尺
最大允许误差：土0.03mm
2
电子天平
I级或II级电子天平
分辨力：≤0.01℃ 最大允许误差：±0.5℃ 时间分辨力：≤0.01ms 最大允许误差：±0.2%
温度巡检仪
3
示波器
4
注：以上测量标准需覆盖被校设备的测量范围。
