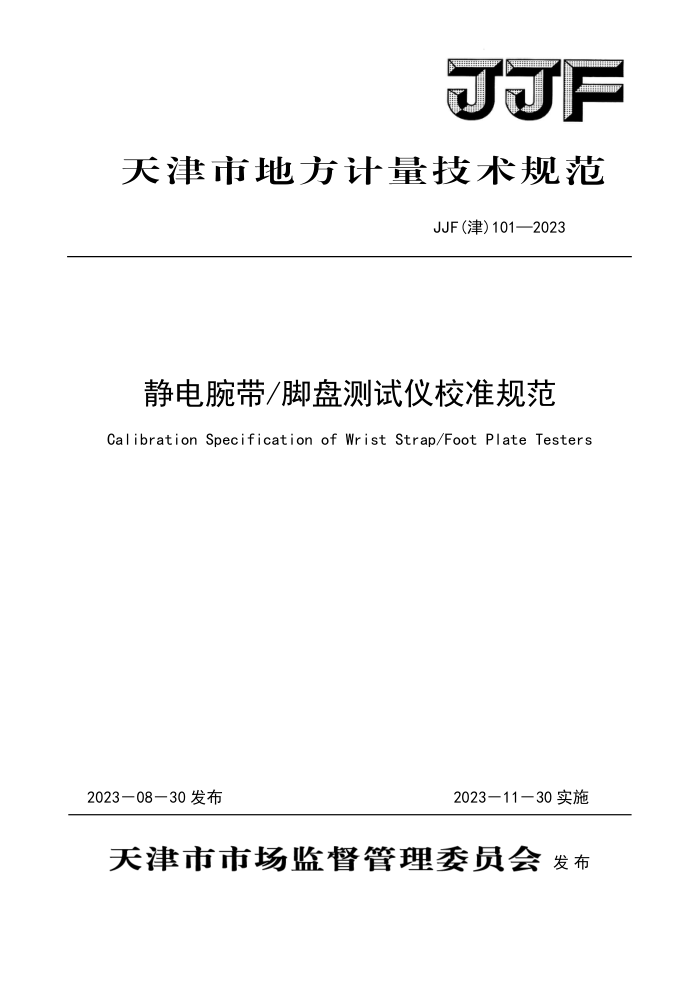

JF
天津市地方计量技术规范
JJF（津）101—2023
静电腕带/脚盘测试仪校准规范 Calibration Specification of Wrist Strap/Foot Plate Testers
2023一08一30发布
2023一11一30实施
天津市市场监督管理委员会发布 JJF（津）101—2023
静电腕带/脚盘测试仪
校准规范
JJF（津）101-2023
CalibrationSpecification ofWrist
Strap/Foot Plate Testers
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院电子仪表实验所
参加起草单位： 天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院电子仪表实验所负责解释 JJF（津）101-2023
本规范主要起草人：
张珩 （天津市计量监督检测科学研究院电子仪表实验所）李征
（天津市计量监督检测科学研究院电子仪表实验所）
孙翱 （天津市计量监督检测科学研究院电子仪表实验所）参加起草人：陈凯 （天津市计量监督检测科学研究院电子仪表实验所）张一萌 （天津市计量监督检测科学研究院）赵新明
（天津市计量监督检测科学研究院）
董娜 （天津市计量监督检测科学研究院） JJF（津）101-2023
目 录
引言. 1范围. 2引用文件. 3术语和计量单位 3.1人体静电. 3.2 人体对地电阻 4概述. 5计量特性. 5.1腕带电阻. 5.2脚盘电阻. 5.3示值误差， 6校准条件. 6.1环境条件. 6.2测量标准及其他设备 7校准项目和校准方法 7.1校准项目 7.2校准方法， 8校准结果表达， 8.1测量数据修约.. 8.2校准证书. 9复校时间间隔附录A校准原始记录参考格式附录B校准证书内页格式附录C测量不确定度评定示例
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (6) (6) (6) (7) (8) (11) (14) JJF（津）101-2023
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》 JJF1001-2011《通用计量术语及定义》及JJF1059.1-2012《测量不确定度评定与表示》 进行编制。
本规范的制定目的是解决静电腕带/脚盘电阻测试仪的校准问题。 本规范作为天津市地方计量校准规范，系首次制定。
I JJF（津）101-2023
静电腕带/脚盘测试仪校准规范
1范围
本规范适用于各类静电腕带/脚盘测试仪的校准，也适用于人体综合电阻测试仪、 具有人体电阻测试功能的门禁系统以及人体静电监测仪的校准。
2引用文件
本规范引用了下列文件： GB/T15463-2018《静电安全术语》 GB21148-2020《足部防护安全鞋》 GJB3007A-2009《防静电工作区技术要求》 SJ/T10694-2022《电子产品制造与应用系统防静电测试方法》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和定义适用于本规范：
3.1人体静电（staticelectricityonhumanbody）
人体由于自身行动或与其它的带电物体相接近而在人体上产生并积聚的静电。 [GB/T15463-2018，基本概念2.36]
3.2人体对地电阻（resistance of human body to earth)
由人体电阻、人体所穿鞋、袜电阻、人体所处环境的地面电阻与接地系统的接地电阻所构成的人体对大地的总电阻。[GB/T15463-2018，静电测量与检测4.18]
4概述
静电腕带/脚盘测试仪是用于测量人体对地电阻的大小，并直观反映人体静电防护水平是否满足相关防护要求的专用设备。测试仪主要由供电单元、测量单元、比较单元及显示单元四部分组成。测试仪根据供电方式的不同可分为交流电网供电及电池供
1 JJF（津）101-2023
电两种，根据显示方式可分为发光二极管（LED）显示及数字显示两种类型
5计量特性
5.1腕带电阻
下限设定范围：（100~750）k2，最大相对允许误差：土10%；
上限设定范围： ：（10~35）M2，最大相对允许误差：土10%。
5.2 脚盘电阻
下限设定范围：（100~750）kQ，最大相对允许误差：土10%；
上限设定范围： ：（35~1000）M2，最大相对允许误差：土10%。
注：具体技术指标应参照被校静电腕带/脚盘测试仪的技术指标规定，以上技术指标不作合格性判别。
5.3示值误差
5.3.1发光二极管显示的静电腕带/脚盘测试仪示值误差计算公式：
示值绝对误差公式：
(1)
△L= Rn Rm
(2)
AH= RN - RM
示值相对误差公式：
Rn - Rm ×100%
SL= Rm
(3)
RN - RM
8 H = RM × 100%
(4)
式中：
△L，AH一静电腕带/脚盘测试仪测量下限、上限绝对误差，Q； SL，SH--静电腕带/脚盘测试仪测量下限、上限相对误差；
Rm，RM--测量下限、上限的实际值，Q；
2
